3.2
Connexion de périphériques
Imprimantes
Avec la PG 740 PIII, nous vous recommandons d'utiliser les imprimantes
recommandées
Siemens à interface parallèle, avec jeu de caractères IBM.
Connexion de
Pour connecter l'imprimante, procédez de la manière suivante :
l'imprimante via
1. Mettez la PG 740 PIII hors tension.
l'interface parallèle
2. Ouvrez le volet de protection recouvrant les interfaces, sur le côté gauche
3. Enfichez le câble de l'imprimante dans l'interface parallèle LPT 1.
4. Connectez ensuite ce câble à l'imprimante.
5. Fixez le connecteur à l'interface (vissez-le).

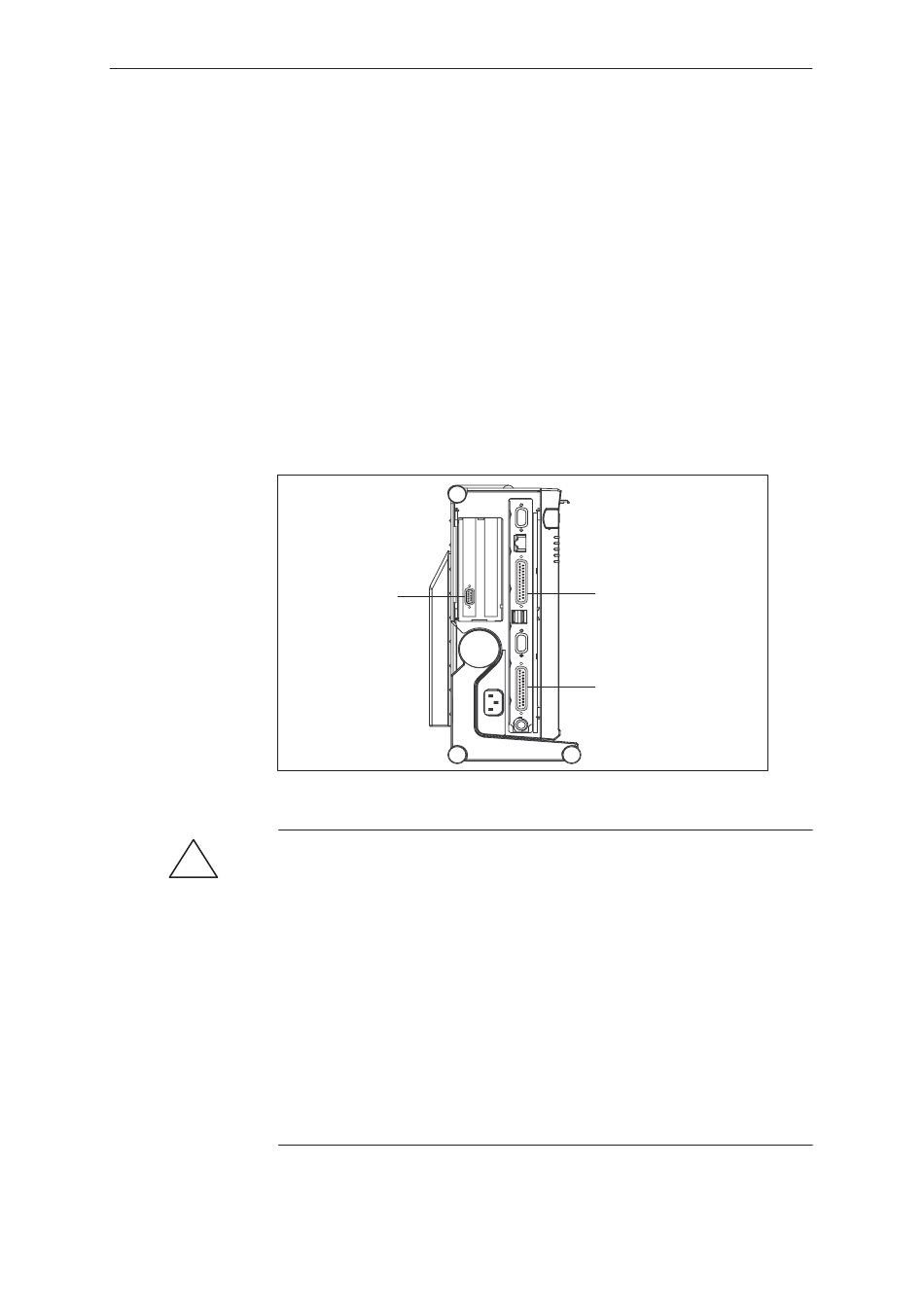

Figure 3-2
Avertissement
!
Risque d'endommagement de la console ou de l'imprimante !
Ne connectez l'imprimante à interface parallèle à l'interface LPT 1 que
lorsque la console est hors tension (l'imprimante doit également l'être).
Veillez à enficher le câble sur l'interface correcte, sous peine d'endommager
l'imprimante ou la PG.
Si vous n'enfichez pas le connecteur correct ou si vous n'utilisez pas les
câbles recommandés, vous risquez d'endommager l'interface.
Avant d'enficher les câbles, vous devez éliminer l'électricité statique qui y est
accumulée ainsi que dans votre corps. Il vous suffit pour cela de toucher un
objet relié à la terre (directives CSDE).
Utilisez exclusivement le câble d'origine pour effectuer la connexion de
l'imprimante.
Console de programmation PG 740 PIII
C79000-G7077-C776-01
de la console.
COM 2
(série)
Position des interfaces d'imprimante
Mise en service de la PG 740 PIII
COM 1
(série)
LPT 1 (parallèlel)
3-3
