4-5

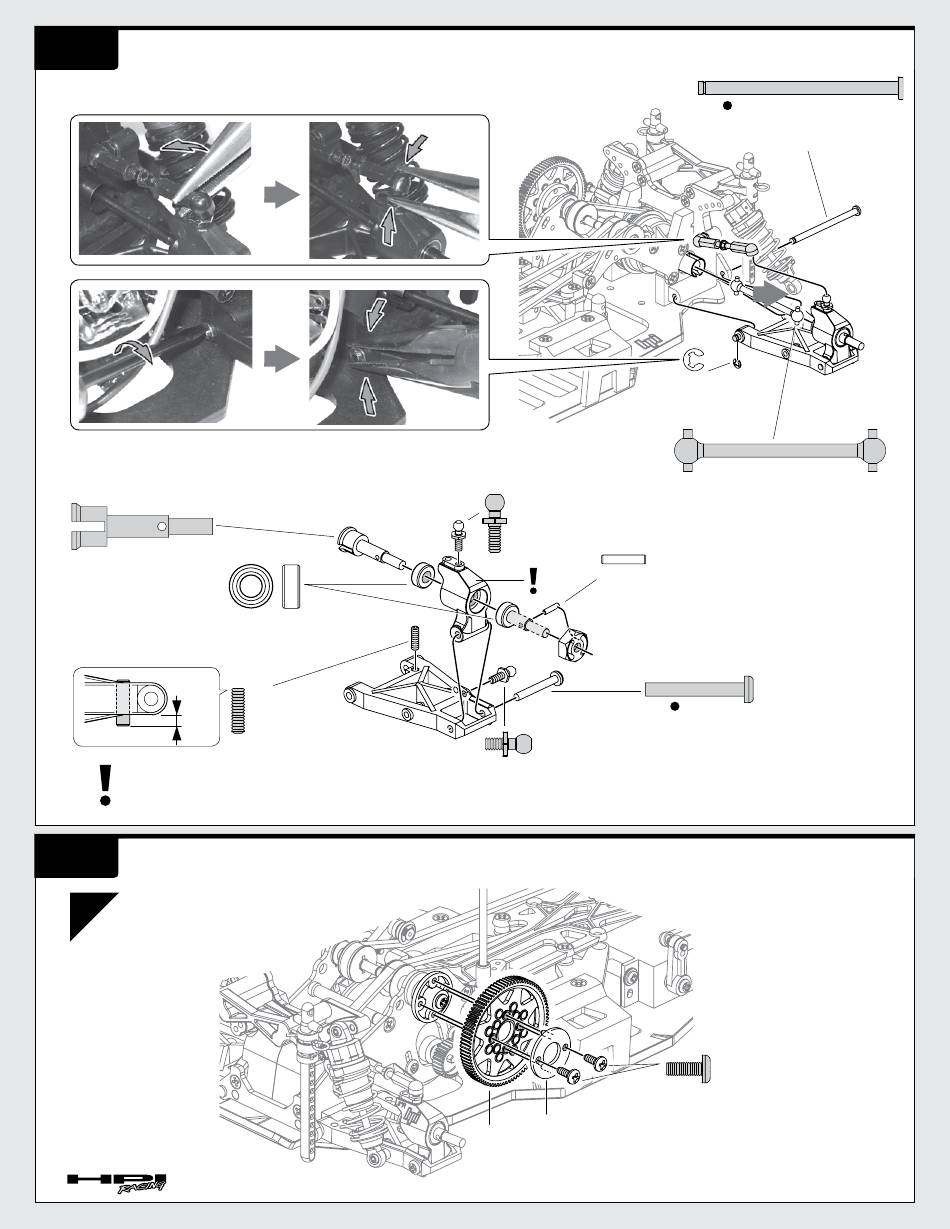

Rear-dogbone & Wheel Axle Maintenance
Warung der hinteren Knochen und Radachsen
86001
Wheel Axle 5x32mm
Sprint Radachse
Axe de roue arriere sprint
アクスル
2.5mm
Installation is reverse of removal.
Der Einbau erfolgt in umgekehrter Reihenfolge zum Ausbau.
L'ordre d'installation est inverse de l'ordre de démontage.
組み立ては逆の手順で図を参考にしてください。
4-6
Pinion Gear & Spur Gear Maintenance
Ritzel- und Hauptzahnradwartung
1
Spur Gear (48 Pitch) Replace
Hauptzahnradwechsel (48dp)
Couronne (48 pitch)
スパーギアの交換
B021
Ball Bearing 5x10x4mm
Kugellager
Roulement
ボールベアリング
Z705
Set Screw M3x10mm
Madenschraube
Vis sans tete
セッ トスクリ ュー
85000❸
Entretien du cardan arrière et de l'essieu de roue
リヤ ・ ドッグボーン、アクスルのメンテナンス
Z136
Ball End 4-40 (Black)
Kugelkopf
Billes
ボール
85000❸,❹
L
Z264
Pin 2x10mm Silver
Stift
Goupille
ピン
85000❶
85021
Suspension Pin 3x22mm
Sprint Achsstiftesatz
Ensemble piece suspension
サスシャフ ト
86196
Ball 4.3x11.5mm (4-40)
Kugel
Rotule
ボール
Entretien du pignon et de la couronne
ピニオンギア•スパーギアのメンテナンス
86004❸
6187
18
a
85021
Suspension Pin 3x45mm
Sprint Achsstiftesatz
Ensemble piece suspension
サスシャフ ト
Z242
E Clip E2mm
E-Clip
Circlips
Eリング
86193
Dogbone 6x41mm
Knochen
Cardan
ドッグボーン
b
Z517
Binder Head Screw M3x8mm
Flachkopfschraube
Vis tete ronde
バイン ドネジ
