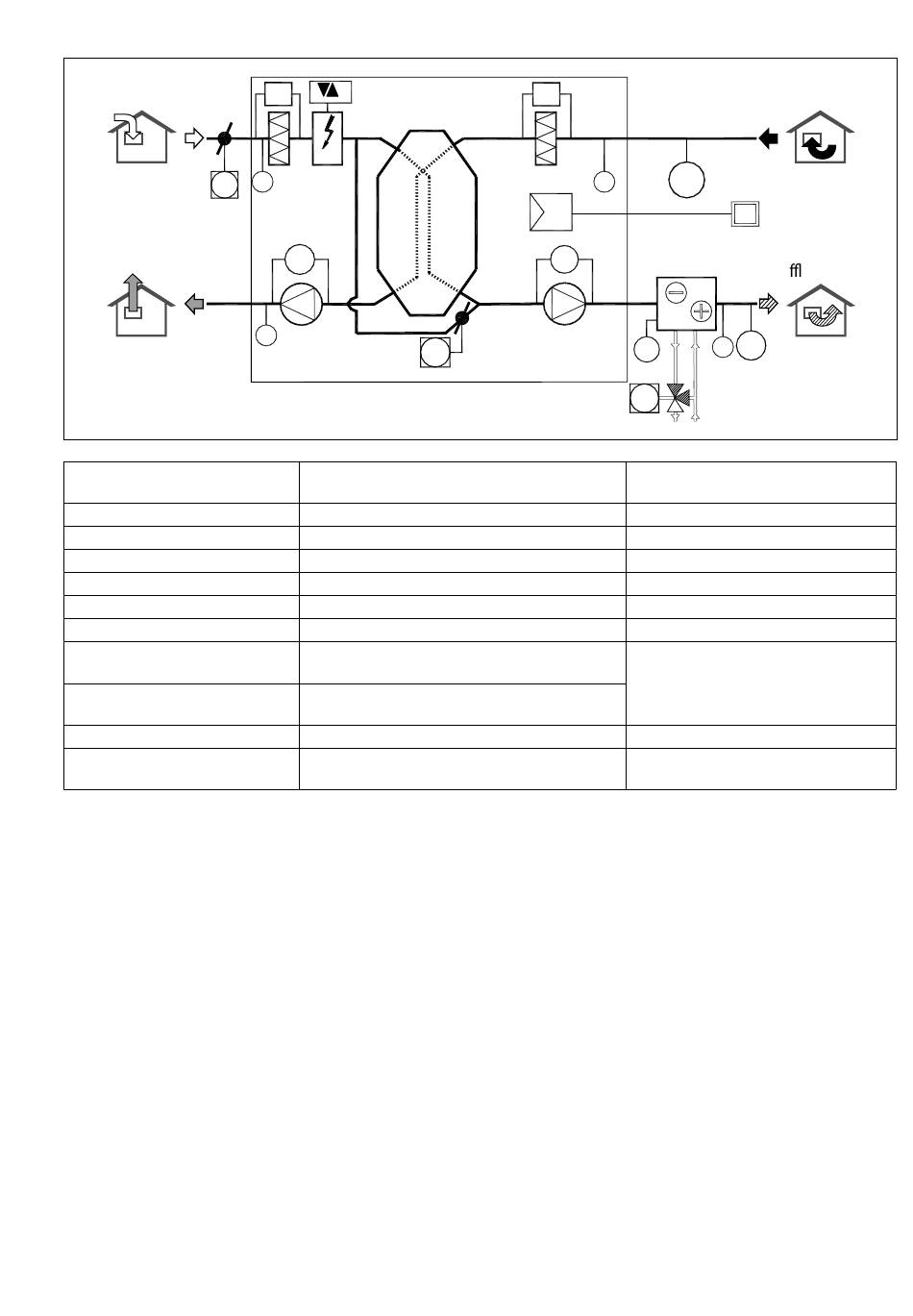

CAD HR BASIC XL ED et BAER (batterie réversible)
Aspiration air neuf
M5
Rejet air vicié
M1 Moteur soufflage
M2 Moteur extraction
M5 Registre motorisé air neuf
M6 Moteur vanne 3V
M7 Moteur de by-pass
Ti
Sonde de T° soufflage
Tr
Sonde de T° reprise
Te Sonde de T° extérieure
Tx Sonde de T° rejet
Sonde de qualité d'air
SCO2
(option mode VAV)
7.
MISE EN SERVICE
La mise en service et le paramétrage de la régulation doivent être effectués par une personne qualifiée en
respectant les consignes de sécurité décrites au § "1.2 Consignes de sécurité", page 4.
En France cette prestation peut être assurée par VIM et ses prestataires qualifiés. Nous contacter.
Elle ne peut intervenir qu'une fois l'installation, les opérations de raccordements électriques, aérauliques
et hydrauliques effectuées.
Avant d'entamer la mise en service et le paramétrage :
• se munir des données nécessaires : débits, pres- sions, températures, mode de fonctionnement
souhaité et des schémas de l'installation.
• s'assurer que l'appareil ne contient pas de corps étranger.
- Vérifier que tous les composants sont fixés dans leurs emplacements d'origine.
- Vérifier manuellement que les ventilateurs ne frottent pas ou ne soient pas bloqués.
- Vérifier que tous les organes électriques extérieurs sont raccordés.
- Vérifier le serrage des connexions électriques / le raccordement à la terre.
- Vérifier les tensions, intensités, calibres des protections thermiques.
- Vérifier le sens de rotation des ventilateurs - le sens des flux d'air.
- Vérifier les débits d'air.
- Vérifier l'encrassement des filtres - les nettoyer ou les changer si besoin.
- Entrer les paramètres de régulation, simuler le fonctionnement des batteries / alarmes / sécurités.
DP1
Triac1
Bat3
Fl1
Te
DP4
M2
HR-CC
Tx
M7
HR-CC Echangeur contre courant
Fi1
Filtres air neuf
Fi2
Filtre reprise
DP1 Détection encrassement filtre air neuf
DP2 Détection encrassement filtre reprise
DP3 Contrôle de fonctionnement et mesure
de pression ventilateur de soufflage
DP4 Contrôle de fonctionnement et mesure
de pression ventilateur d'extraction
DP5 Kit COP (option mode COP)
DP2
Fl2
Tr
R
Module batterie BAER
DP3
M1
Tw
M6
Tw
Bat 2 Batterie réversible
Bat 3 Batterie antigel intégrée
IEC
26/80
Reprise air vicié
SCO2
IEC
(option)
Sou age air neuf
Bat 2
DP5
Ti
Sonde de température eau
chaude
Régulateur
R
Interface externe de contrôle :
commande déportée tactile ou
carte de communication Modbus
NT00000408-CAD-HR-BASIC-XL-191029
