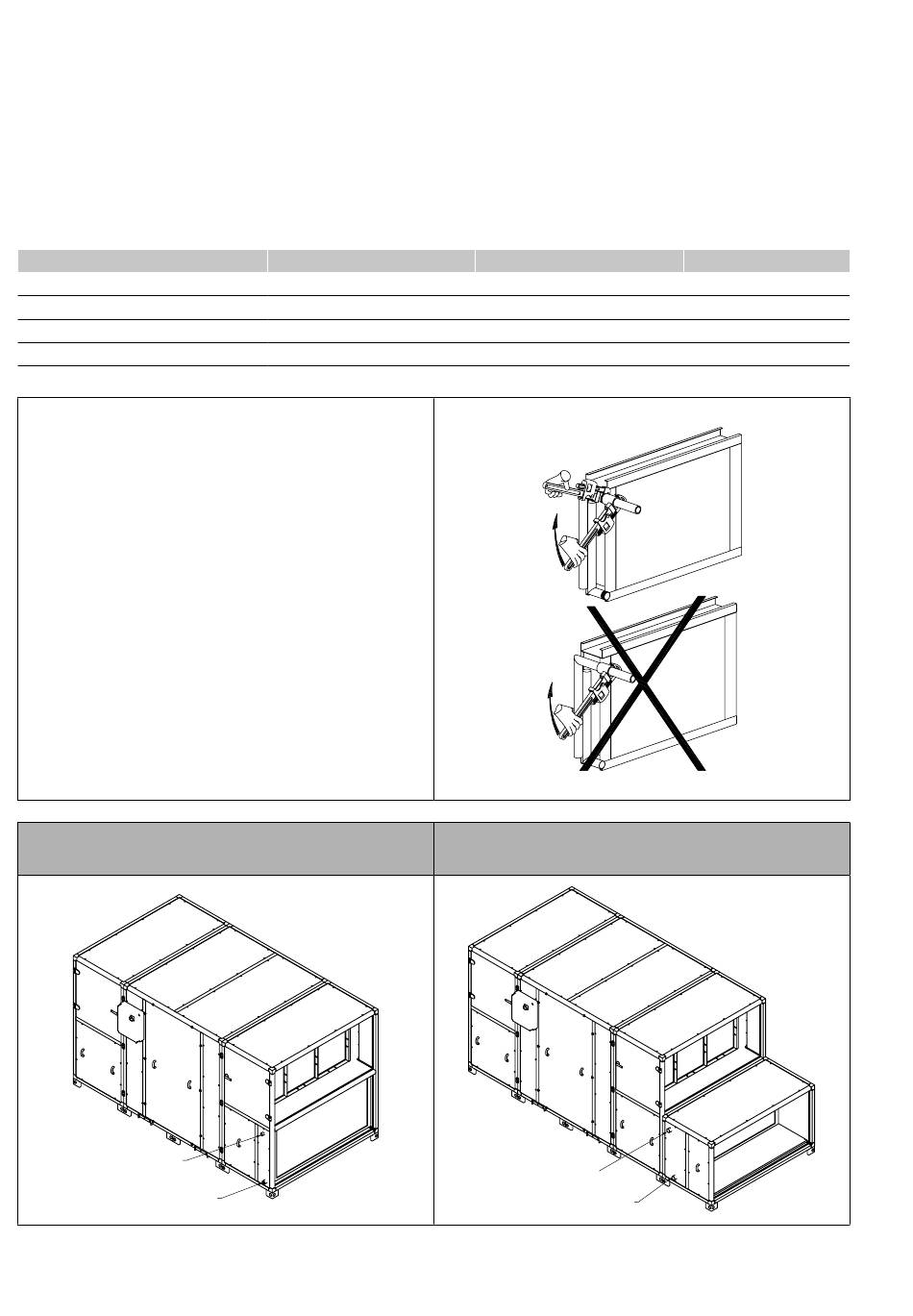

RACCORDEMENT HYDRAULIQUE
4.1 Batteries à eau
Les caractéristiques hydrauliques de la centrale sont spécifiques à votre installation et sont déterminées
par la sélection informatique : Perte de charge sur l'eau / Débit d'eau. Se reporter à la sélection pour di-
mensionner le réseau, les accessoires, la pompe.
Le raccordement de la tuyauterie à la batterie ne doit pas lui imposer de contraintes mécaniques, vibra-
toires, ou thermiques (dilatation). Les batteries sont livrées filetées en bout.
Modèle
CAD HR BASIC XL 80 ECH/EDCH
CAD HR BASIC XL 80 ECB/EDCB
CAD HR BASIC XL 130 ECH/EDCH
CAD HR BASIC XL 130 ECB/EDCB
Pendant le serrage sur le filetage de la batterie,
maintenir la tubulure à contre-sens, par exemple à
l'aide d'une clé à griffes, pour éviter que les tubes
soient endommagés par la torsion.
Le raccordement des batteries au réseau se fait à
l'extérieur de l'unité. Respecter le sens d'entrée et
de sortie d'eau.
CAD HR BASIC XL avec Batterie interne
SORTIE
ENTREE
Rangs
2
2
2
3
CAD HR BASIC XL avec Batterie BAER
13/80
Tubes
Connections
P60AC
P40AC
P60AC
P60AC
SORTIE
ENTREE
NT00000408-CAD-HR-BASIC-XL-191029
1"
1"
1 1/4"
1 1/4"
