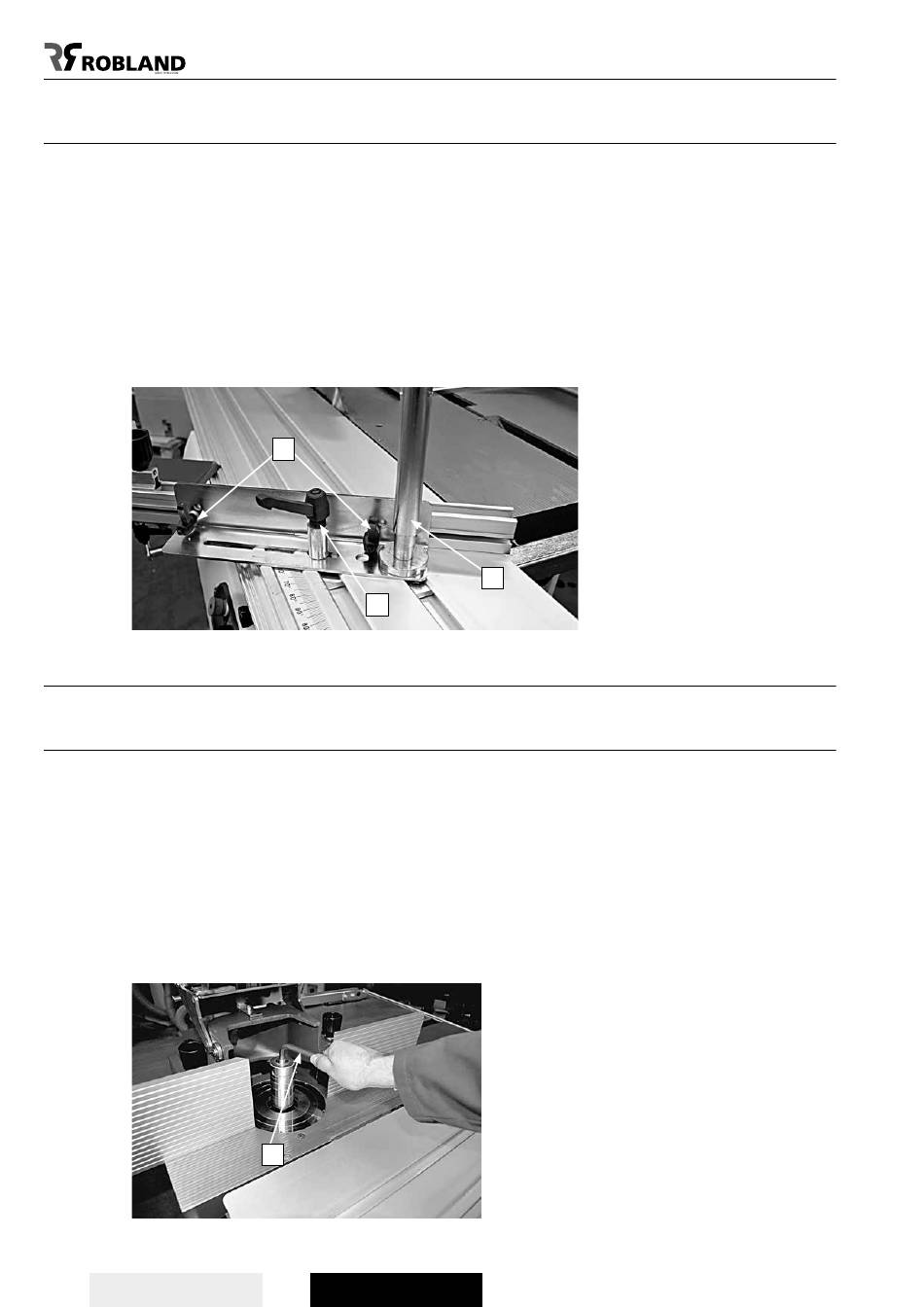

Guide d'onglets

(Fig 18)
Le guide d'onglets est monté sur la table à déligner comme l'indique la fiure.
L'écrou en formet de T, qui se trouve dans la rainure de table et qui sert comme pivot pour l'axe
du presseur à bois (1) est ajusté de l'usine, afin que le guide d'onglets correspond avec l'échelle
graduée, et ne paut pas être déplacé.
Pour l'inclinaison du guide à onglets, désserez légèrement l'axe du presseur à bois et la poignée, et
déplacez le guide sur l'angle de coupe désiré.
La lecture se fait à l'arrière de l'équerre de fixation du guide même. Désserez les deux écrous papillon
pour amener le guide le plus près possible à la lame de scie pour un meilleur appui.
Assurez-vous, après l'ajustage du guide, que toutes les poignées sont bien serrées.
Pour l'enlèvement complet du guide, déserrez et enlevez l'axe du presseur à bois et la poignée.
Les écrous eux-mêmes restent dans les rainures de table.
2
1
3
Fig 18

Toupie

MONTAGE DES OUTILS (FIG19.1)
Montez la clef Allen correspondante (1) sur la vis de l'arbre de la toupie.
Trirez la poignée vers l'arrière, en faisant tourner à la main simultanément l'arbre de toupie jusqu'à ce
que le mécanisme de blocage verrouille l'arbre de la toupie.
Dévissez la vis de serrage située au-dessus de l'arbre à l'aide de la clef Allen (1), pour dévisser
tourner à gauche.
Montez systématiquement l'outil le plus bas possible sur l'arbre, afin de ne pas charger inutilement
les roulements de l'arbre.
Montez un nombre approprié de bagues et serrez bien la vis de serrage située au-dessus de l'arbre.
Le déblocage de la manette entraîne le débrayage automatique du mécanisme de blocage.
1
Fig 19.1
