Zaaggeleiding

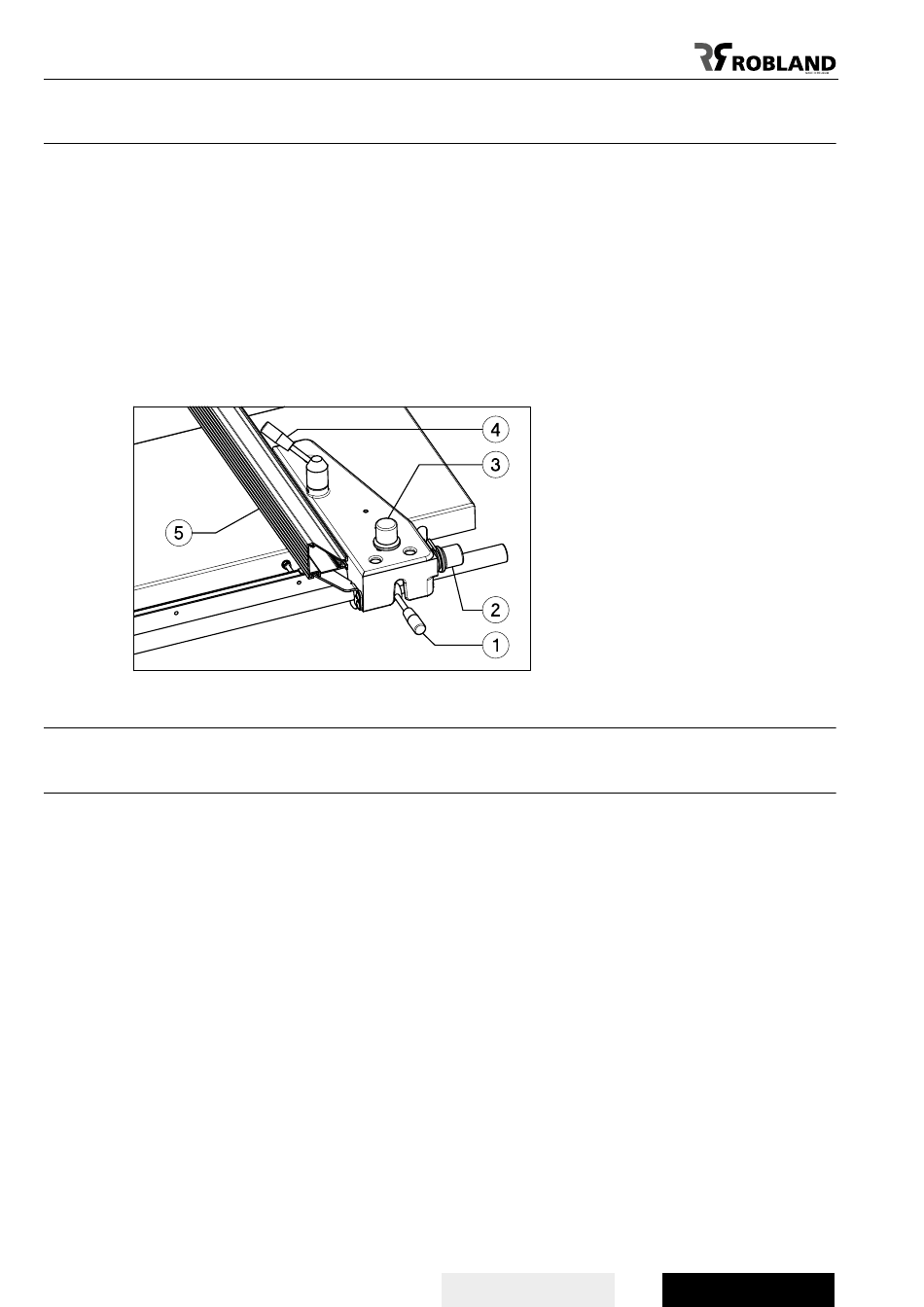

(fig 11)
De zaaggeleiding (5) is dmv. een schakelhebboom bevestigd op de dwarsgeleider.
Dit blok is verschuifbaar op een lat en wordt door een handgreep in de gewenste stand geklemd.
De zaageleiding kan met T-gleuven in 2 standen vastgeklemd worden waarbij een hoog of een laag
aanslagvlak kan bekomen worden.
Stel de hoogte van het zaagblad in in functie van de dikte van het te bewerken stuk.
Monteer de geleiding volgens de hoogte van het werkstuk, rechtopstaand of plat, en trek deze dan
terug tot op de hoogte van het spouwmes.Blokkeer met de handel (4).
De gewenste snede kan worden afgelezen op de maatlat.
Voor kleine snedes en voor snedes met een schuingesteld zaagblad kan de zaaggeleiding (1) 90°
worden gedraaid om zo te vermijden dat er in de zaaggeleiding wordt gesneden.
Opgelet:
Voor het zagen van smalle stukken is het nodig een houtduwer te gebruiken.!
Fig 11

De loopwagen

(fig 12)
De machine wordt bij u afgeleverd met een gemonteerde loopwagen. Voor een goede afregeling is
het nodig dat de machine in beide richtingen met behulp van een waterpas egaal wordt geplaatst.
Alle aanpassingen en instellingen van de loopwagen werden reeds door de fabrikant volbracht.
Om een vlotte beweging van het hout en het paneel te bekomen is de loopwagen ingesteld op
ongeveer ±0.2 mm boven de gietijzeren zaagtafel.
De loopwagen kan geblokkeerd worden in één enkele positie over de ganse zaaglengte. Dit is
bijvoorbeeld nodig bij het zagen op lengte met de parallelgeleider.
De grendel bevindt zich aan de zijkant van de loopwagen (1). Trek de grendel naar voor en klik deze in
de opening op de zijkant van de loopwagen.
Om weer vrij te maken, trek de grendel naar achteren en draai een halve omwenteling.
Twee rubberen stops op de onderbalk van de loopwagen stoppen de koersvan de loopwagen.
Als meerdere bewegingen naar voren en achteren herhaaldelijk worden uitgevoerd, is het mogelijk dat
de kogelkooi tussen de 2 profielen zich lichtjes verplaatst, wat een zekere weerstand veroorzaakt bij
het voortduwen van de loopwagen.
Dit kan ook voorvallen bij een inkorting van de totale koers van de loopwagen. Door het uitvoeren van
enkele korte herhaalde stoten, met als doel het einde van de koers te bereiken, kunt u de positie van
de kogelkooi weer verbeteren.
