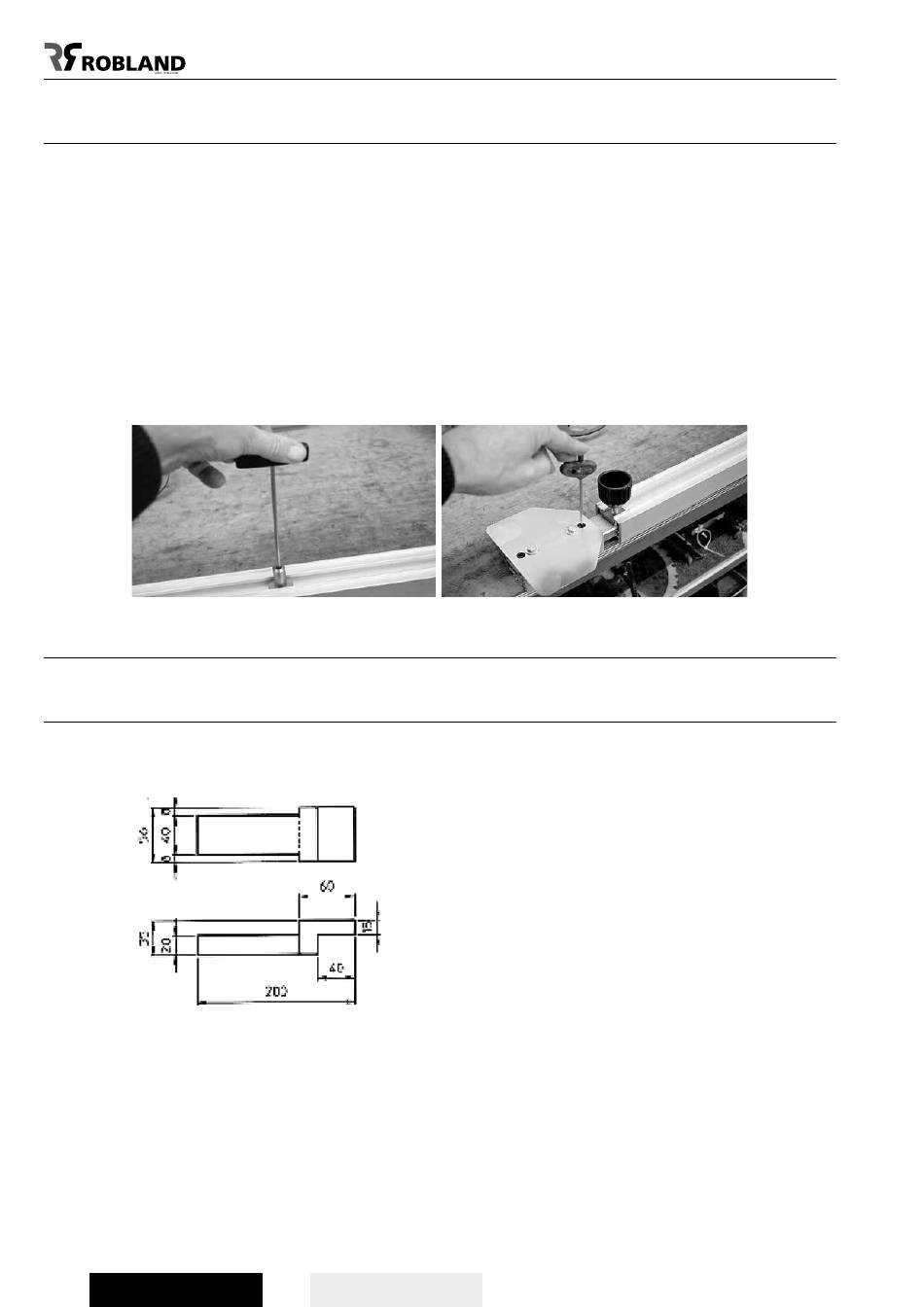

Instelling van de 90° aanslag
(fig 16)
De maatlatten van de aanslag zijn fabrieksmatig ingesteld.
Mocht de maat niet kloppen kan ze op de volgende manier ingesteld worden:
Plaats de aanslag op een willekeurige maat en zaag een proefstuk af.
Meet nu met behulp van een schuifpasser de maat van het gezaagde stuk na.
Neem de aanslag van de afkorttafel af en los de beide schroefjes van het op de onderzijde
aangebrachte klemstuk.
Verschuif nu deze beide klemstukjes volgens het verschil tussen de maat op de maatlat en de
werkelijke maat van het gezaagde stuk.
Schroef de boutjes in het klemstuk goed vast en plaats de aanslag terug op de tafel.
Controleer en corrigeer desgewenst.
Bij het werken met het uitschuifbare gedeelte van de aanslag moet de tweede aanslag steeds op
1550 mm geplaatst worden om de verschillende maatlatten met elkaar in overeenstemming te
brengen.
Fig 16

Splinterbescherming

(fig 17)
De 90° aanslagbalk is met een splinterbescherming uitgerust. Mocht deze na verloop van tijd
vervangen moeten worden, kan men ze volgens onderstaande tekening bouwen.
Fig 17
