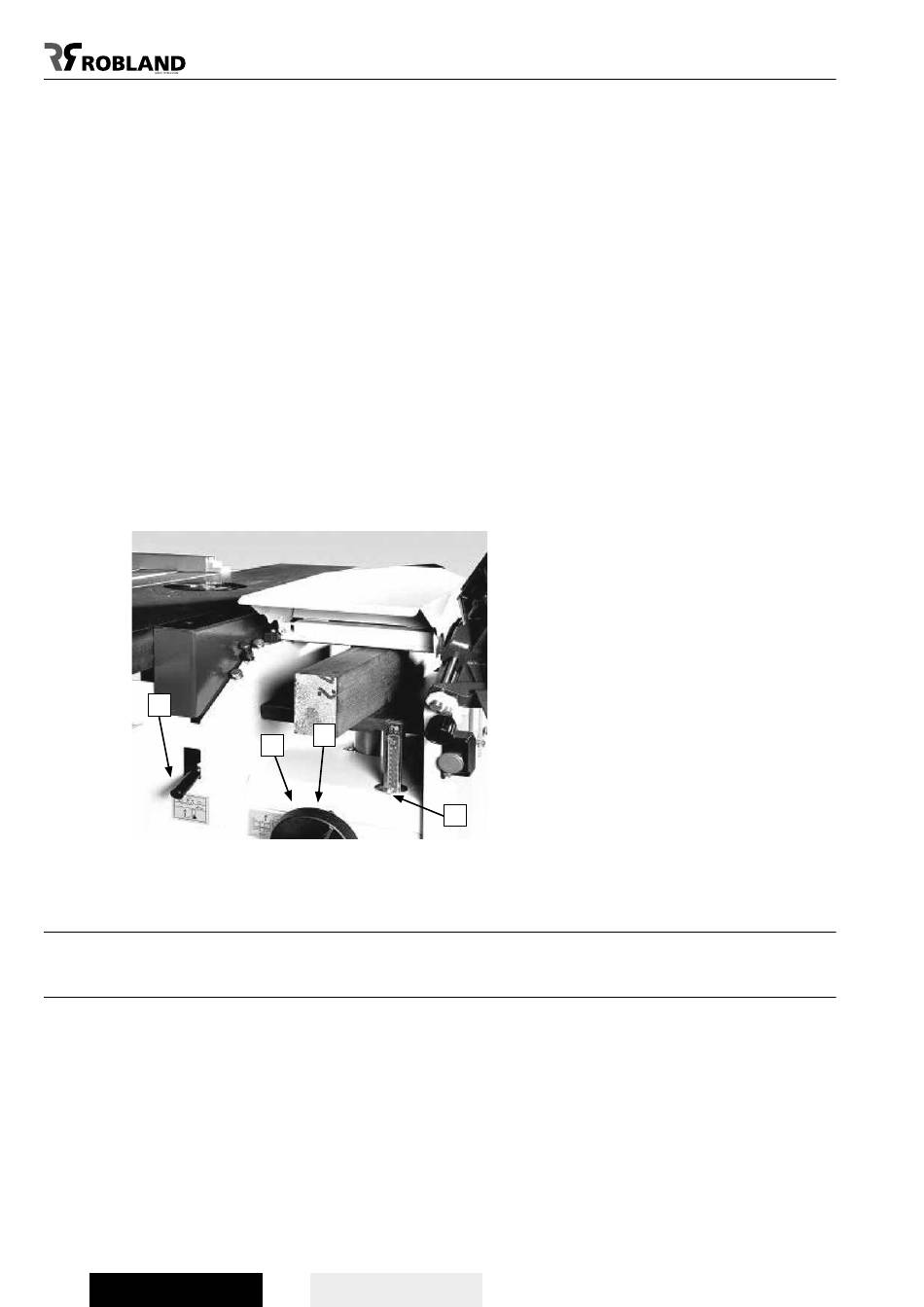

INSTELLEN VAN DE VANDIKTESCHAAF (FIG 31)
- Haal de boor uit de boorkop en controleer of de schaafmessen in de juiste stand staan en goed
opgespannen zijn.
- Ontgrendel de tafels door de klemhendel een halve omwenteling te lossen en de hendel achteruit
te trekken, waarna de tafels opengeklapt kunnen worden.
- Draai de beschermingskap om zodat de schaafas en de doorvoerwalsen afgedekt zijn.
- Stel de schaafdikte in d.m.v. het handwiel en blokkeer de tafel met de klemhendel.
- Dit hendeltje kan na veelvuldig gebruik in een zodanige stand staan dat klemmen onmogelijk
wordt. Draai dan de dopmoer los, trek het hendeltje achteruit, draai het 1/6 omwenteling naar
links en span de dopmoer opnieuw aan.
- De hoogte van de tafel moet zodanig ingesteld worden, dat er maximaal 1 mm speling is tussen
de bovenkant van het werkstuk en de verbindingsstang tussen de 2 kogellagerhuizen.
- De vandikteschaaf is voorzien van een terugslagbeveiliging.
- De doorvoerwalsen kunnen ingeschakeld worden door de hefboom (8) naar links te duwen. Het
aandrijfwiel wordt dan door een veer tegen de schaafas gedrukt.
- Bij overbelasting moeten de doorvoerwalsen en de schaafmotor zo vlug mogelijk uitgeschakeld
worden. Verminder de spaandikte vooraleer de motor opnieuw te starten.
OPMERKING!
Een glad tafelvlak is noodzakelijk voor een goede werking van de vandikteschaaf. Strijk daarom op
geregelde tijdstippen de schaaftafels in met een siliconeproduct of met parafine.
4
Fig 31
Gebruik een rolsteun om lange stukken hout te ondersteunen.

Langgatboortafel

VOORZORGEN:
- Plaats steeds de afscherming boven de schaafas.
- Gebruik enkel linkse boren, bij voorkeur van het korte type.
- Span de boor steeds goed aan.
- Het werkstuk steeds goed op de boortafel bevestigen d.m.v. de houtklem.
- Achter het werkstuk kan men nog een regelbare aanslag plaatsen.
