HOOGTEINSTELLING TOPAS (FIG 19.2)

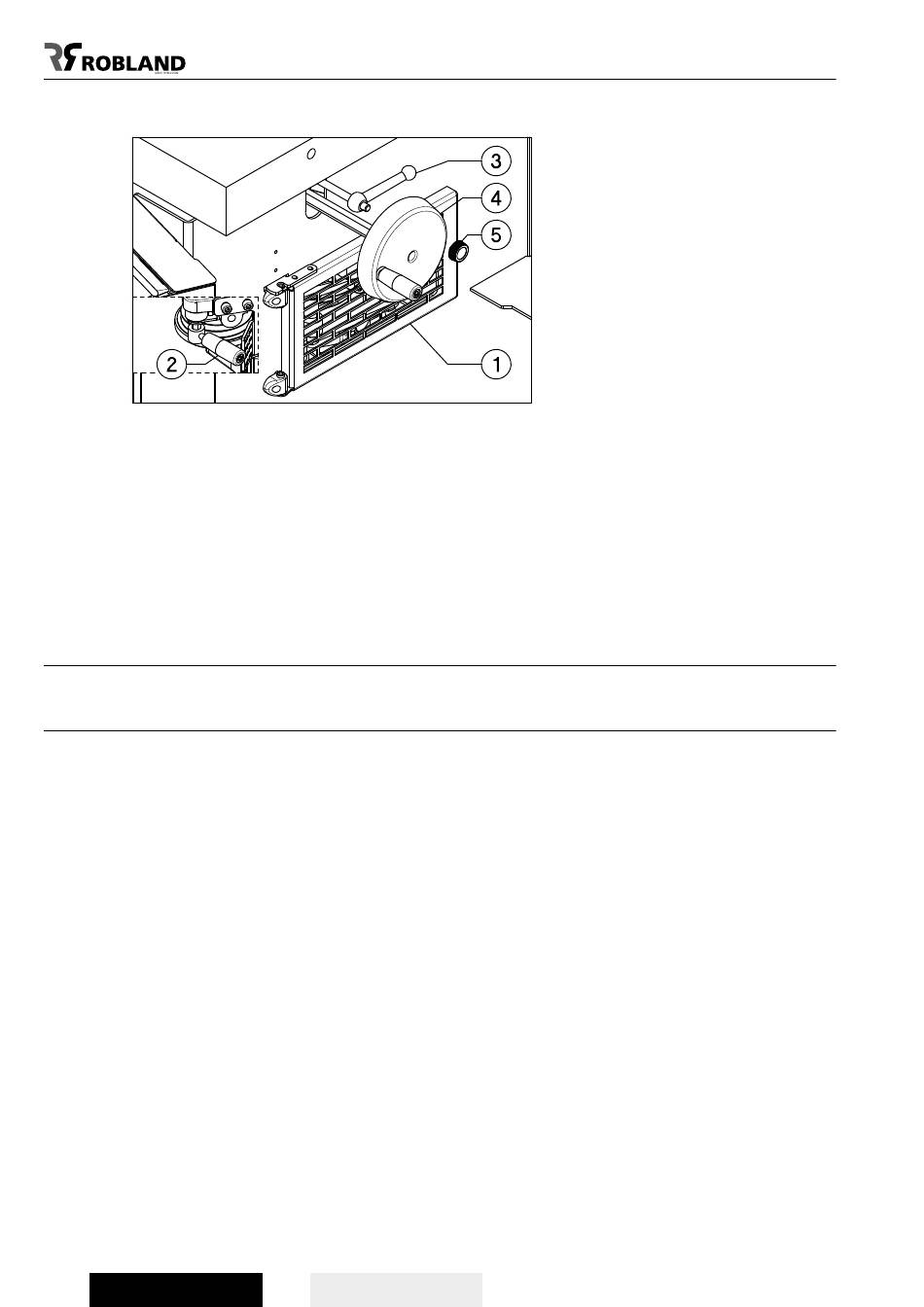

Fig 19.2
De topas kan in de hoogte trappenloos versteld worden en ook volledig onder de tafel weggedraaid
worden.
Na het lossen van de klemhendel (3) naar links kan men met het handwiel (4) de topas verdraaien. 1
omwenteling van het handwiel komt overeen met 4 mm hoogteverplaatsing van de topas. Stel altijd
de hoogte van de as in van onder naar boven, dit om de speling op de draad te vermijden.
Klem nu de hendel (3) weer vast. Indien na langer gebruik deze klemstang niet meer naar behoren
werkt, kunt u dit als volgt oplossen:
Verwijder de moer op de klemstang. Neem de klemhendel weg en plaats ze terug, maar 1/6
omwenteling naar links verplaatst.
Plaats nu de moer terug.

Topkap

INSTELLING FREESAANSLAG (FIG. 20)
De freesaanslag wordt door middel van 2 bevestigingsbouten op de freestafel bevestigd.
De aanslag kan ongeveer 90 mm naar voor of naar achter verschoven worden, wat toelaat om een
werktuig van 180 mm doormeter te gebruiken.
Door middel van de kartelschroef kan men de geleidingsplaat verdraaien. Draag er steeds zorg voor
om de beide geleidingsplaten zo dicht mogelijk tegen het werktuig te plaatsen. Bij het profieren
bevelen wij ten stelligste het gebruik van een zogenaamde "integraalaanslag" met veiligheidslinealen.
Vraag uw Robland dealer hiernaar.
Bij het uitrichten van de beide topkapgeleidingsplaten kunt u het best een lineaal gebruiken die over
beide platen gelegd wordt.
De freeskap is met een beveiliging uitgerust die boven op de freeskap bevestigd is.
Bij het wisselen van het werktuig kan deze naar achter opengeklapt worden.
De bediener van de frees is tegen een onvoorzien contact met het werktuig beveiligd en het
werkstuk wordt op een veilige en zekere manier geleid en aangedrukt.
Om de beveiliging naar achter te zwenken; druk lichtjes op de bovenste stang van de
houtdrukker en licht nu met de hand de beveiligingsplaat op en scharnier de volledige eenheid naar
achter. Bij het sluiten van de beveiliging: naar voor zwenken tot de rand van de plaat ingrijpt
in de centraal geplaatste slotplaat boven op de kap.
Controleer voor het begin der freeswerken altijd dat alle bevestigingsbouten en
schroeven van alle beveiligingen goed aangedraaid zijn.
