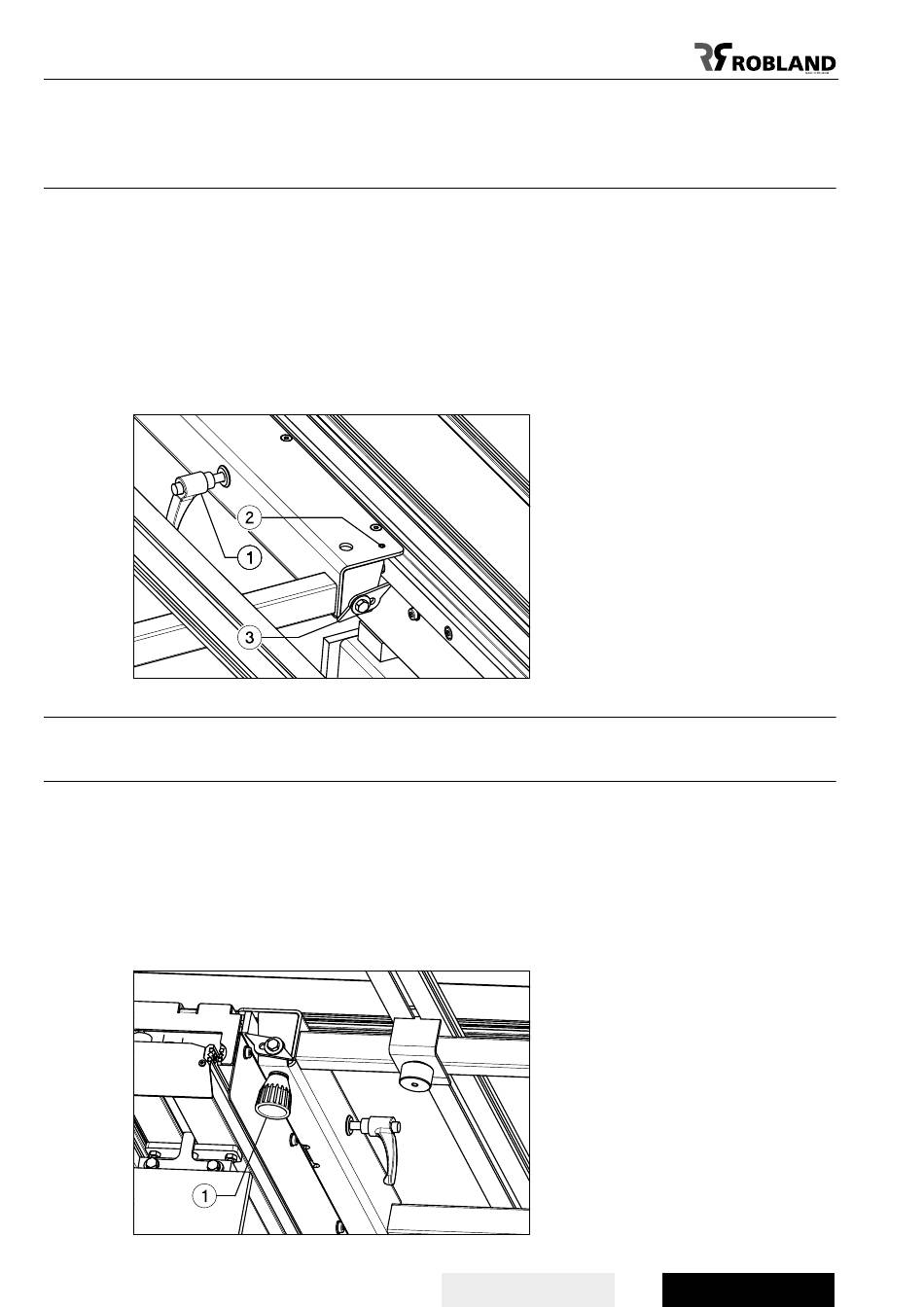

Plaatsing van de afkorttafel op de
rolwagen
De afkorttafel is fabrieksmatig ingesteld en behoeft geen verdere instellingen.
Om de tafel op de rolwagen te plaatsen, open eerst de klemhendel en schuif dan de tafel op de
rolwagen.
Zwenk de teleskooparm uit en plaats de steun van de tafel op de teleskooparm.
Plaats nu de beide extra bevestigingsklemmetjes (3) op voor -en achterkant van de tafel onder de op
de zijkant van de rolwagen gemonteerde lat en klem de afkorttafel vast met de klemhendel (1).
Draag er zorg voor dat er steeds een speling is van ongeveer 0.2 mm, dit om ervoor te zorgen dat
men de afkorttafel nog makkelijk kan verschuiven. De hoogte ervan wordt geregeld met 2 stelbouten
(2).
De machine is zo ontworpen dat men de tafel enkel op de achterzijde van de rolwagen kan plaatsen.
Plaatsen van de 90° aanslag
Om de aanslag op de tafel te plaatsen zijn er 2 pasboringen voorzien.
De aanslag kan zowel voor als achter op de tafel geplaatst worden, de aanslag wordt door middel
van de 2 klemschroeven op de tafel bevestigd.
De 90° instelling van de aanslag is fabrieksmatig ingesteld en kan indien nodig op de volgende wijze
ingesteld worden:
Los de bout onder de tafel en door middel van verdraaien van de kleine bout kan de hoek geopend of
gesloten worden.
Vergewis u ervan na de instelling dat alle bouten goed aangespannen zijn.
NLX SERIES 04-V0915
(fig 14)
Fig 14
(fig 15)
Fig 15
