Hoogteregeling en schuinstelling zaag
en voorritser

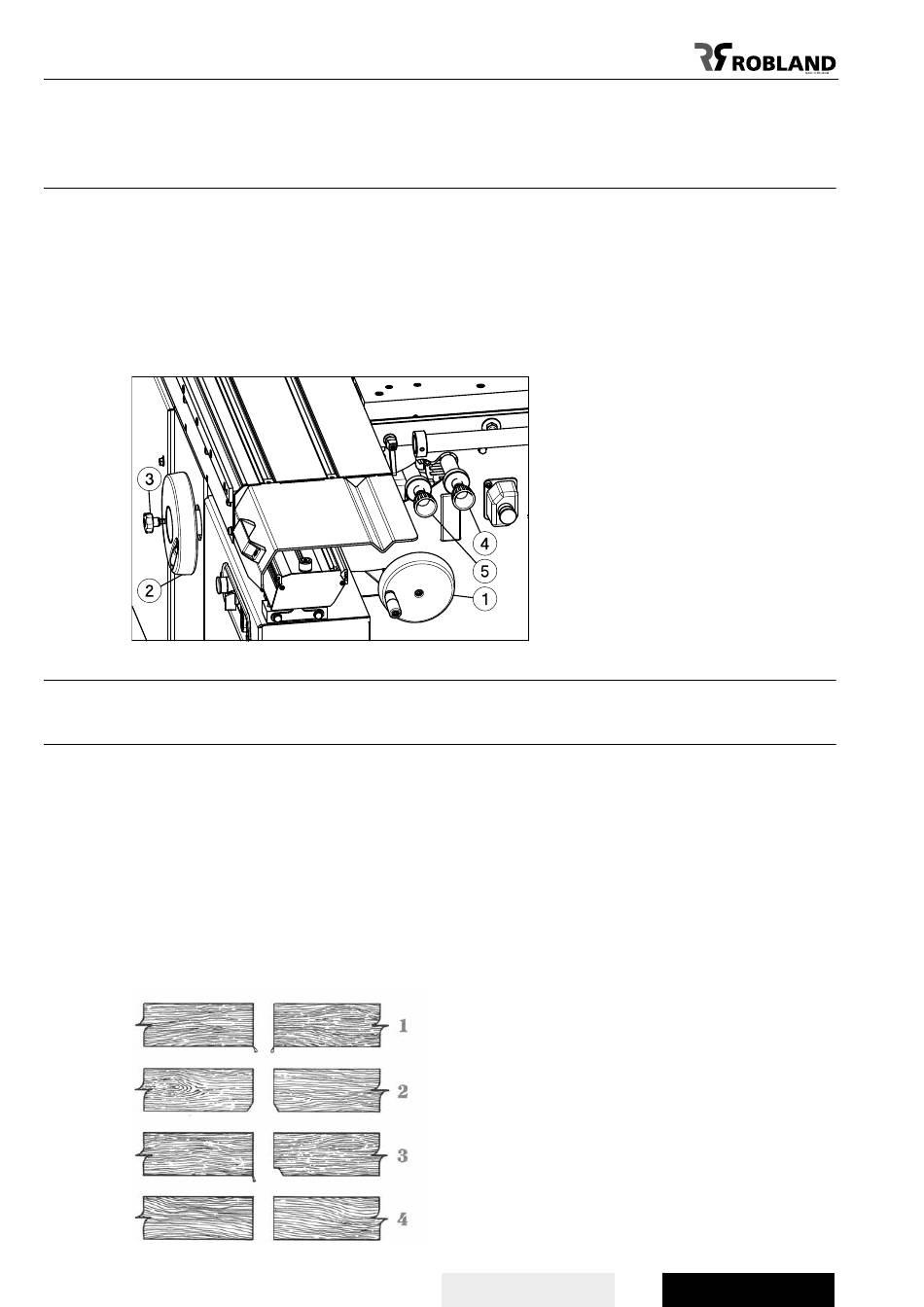

Het schuinstellen van de zaag en de voorritser gebeurt met het handwiel (2) aan de voorzijde van de
machine. Het blokkeren van de schuinstelling gebeurt met een draaiknop (3).
De ingestelde hoek wordt afgelezen op een gradenboog boven de bedieningsknoppen van de
voorritser en het handwiel voor de hoogteregeling(1).
Het voorritszaagblad wordt door middel van de rechtse instelknop (4) naar links of rechts bewogen.
Span na het instellen de knop vast door de kartelmoer vast te schroeven.
De hoogteregeling van de voorrits gebeurt met de linkse instelknop (5) en wordt eveneens door
middel van een kartelmoervast gezet.

Uitlijning van de voorritser

Gebruik een tweedelig voorritszaagblad met tussenringen om de snijbreedte aan te passen aan de
zaagbreedte van het hoofdzaagblad.
Voor een zuivere en splintervrije zaagsnede is het nodig de voorrister uit te lijnen ten opzichte van het
hoofdzaagblad. Test daarna de zaagkwaliteit tot u een perfecte zaagsnede bekomt.
Fig 8 toont de verschillende mogelijkheden:
1. zonder voorritszaagblad, werkt niet of te laag geregeld; er is restmateriaal aan de onderzijde
2. de voorritser is juist geregeld ten opzichte van het hoofdzaagblad, maar te hoog ingesteld
3. het voorritszaagblad is niet goed uitgelijnd ten opzichte van het hoofdzaagblad; er is
restmateriaal aan één zijde en splintervorming aan de andere
4. de voorritser is juist uitgelijnd; het paneel vertoont geen restmateriaal of beschadigde randen
