Electrische aansluiting

Aarzel niet om de elektrische aansluiting te laten uitvoeren door een bevoegd elektricien.
- Controleer of de netspanning van uw machine overeenstemt met deze van uw werkplaats.
- Demonteer het aansluitbakje naast het bedieningspaneel (fig.3). Onder dit bakje bevindt zich een
klemmenblok.
- Sluit de 3 fasen aan op de klemmen gemerkt L1,L2,L3 (fig.4)
- Indien de voedingskabel voorzien is van een nulgeleider (blauw), dan wordt die aangesloten aan
klem N.
- Zorg steeds voor een goede aarding en sluit deze aan op de klem gemerkt met het symbool van
de aarding (de aardleider is geel-groen).
- Overtuig u ervan dat alle assen vrij kunnen draaien alvorens te starten.
- Controleer de draairichting van de motoren. Deze test mag uitsluitend uitgevoerd worden met de
motor van de topas in de stand 3000T/min.
- De draairichting van deze motor moet, van bovenaf bekeken, tegengesteld zijn aan de
draairichting van de wijzers van een uurwerk.
Indien de draairichting verkeerd is, moeten de draden L1 en L2 worden omgewisseld.
Waarschuwing: de draairichting mag nooit getest worden met de zaagmotor. De zaagas is
voorzien van linkse schroefdraad zodat het zaagblad kan loskomen indien de draairichting
verkeerd is.

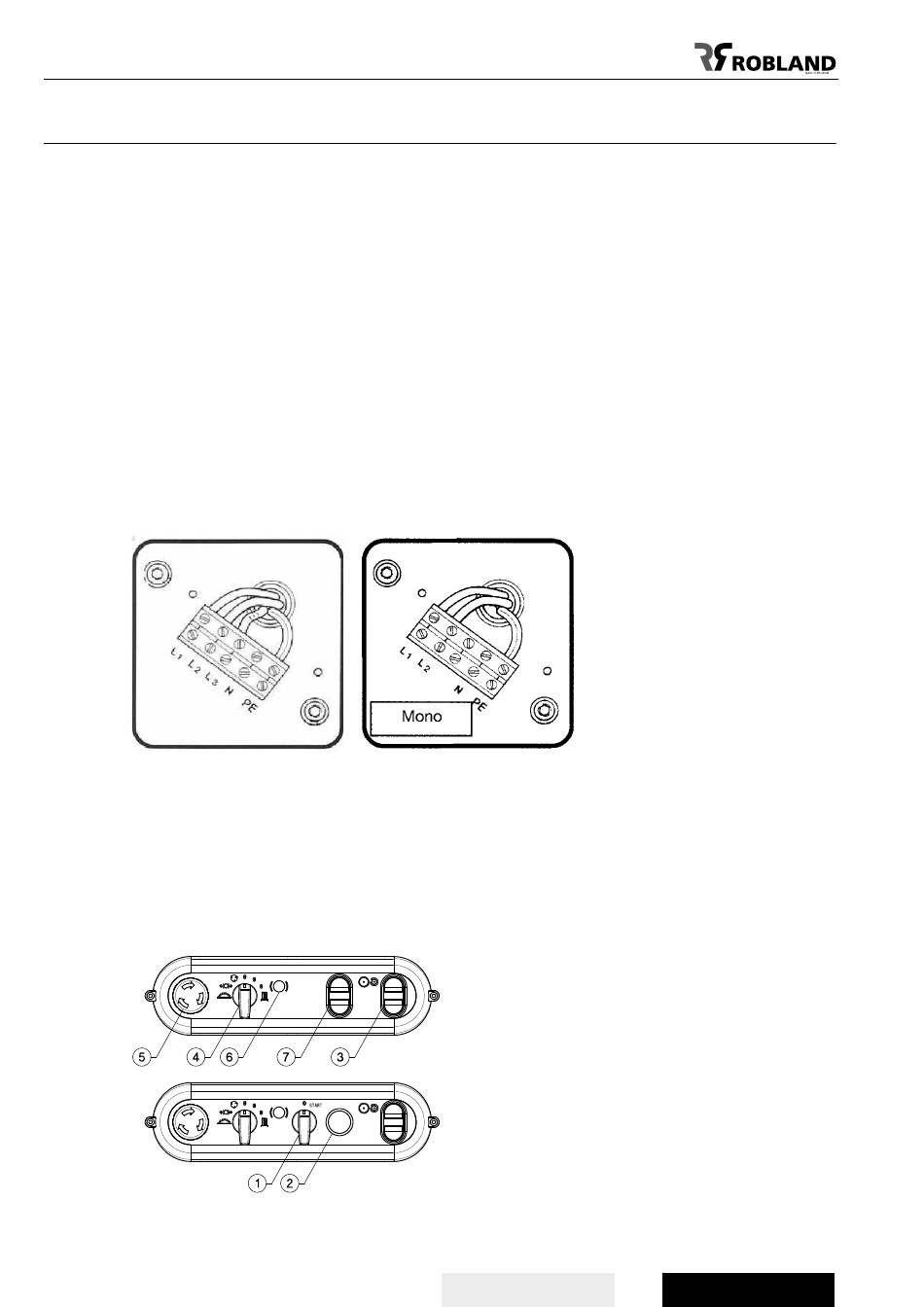

Fig 3
OPMERKING:
Bij het starten van een monofasige machine moet u de startschakelaar blijven indrukken tot de motor
op volle toeren draait. Zolang de startknop ingedrukt is, blijft de aanloopcondensator van de motor
ingeschakeld.
De motoren zijn tegen overbelasting beveiligd. Als de motor wordt uitgeschakeld door die beveiliging
moet u wachten tot de motor volledig afgekoeld is alvorens de machine weer te starten.
Fig 4
NLX SERIES 04-V0915
(fig 3-4)
1. startschakelaar mono
2. stop knop
3. start - stop voorritser
4. keuzeschakelaar
5. noodstop
6. rem-ontgrendelingslamp
7. algemene start – stop knop
