4

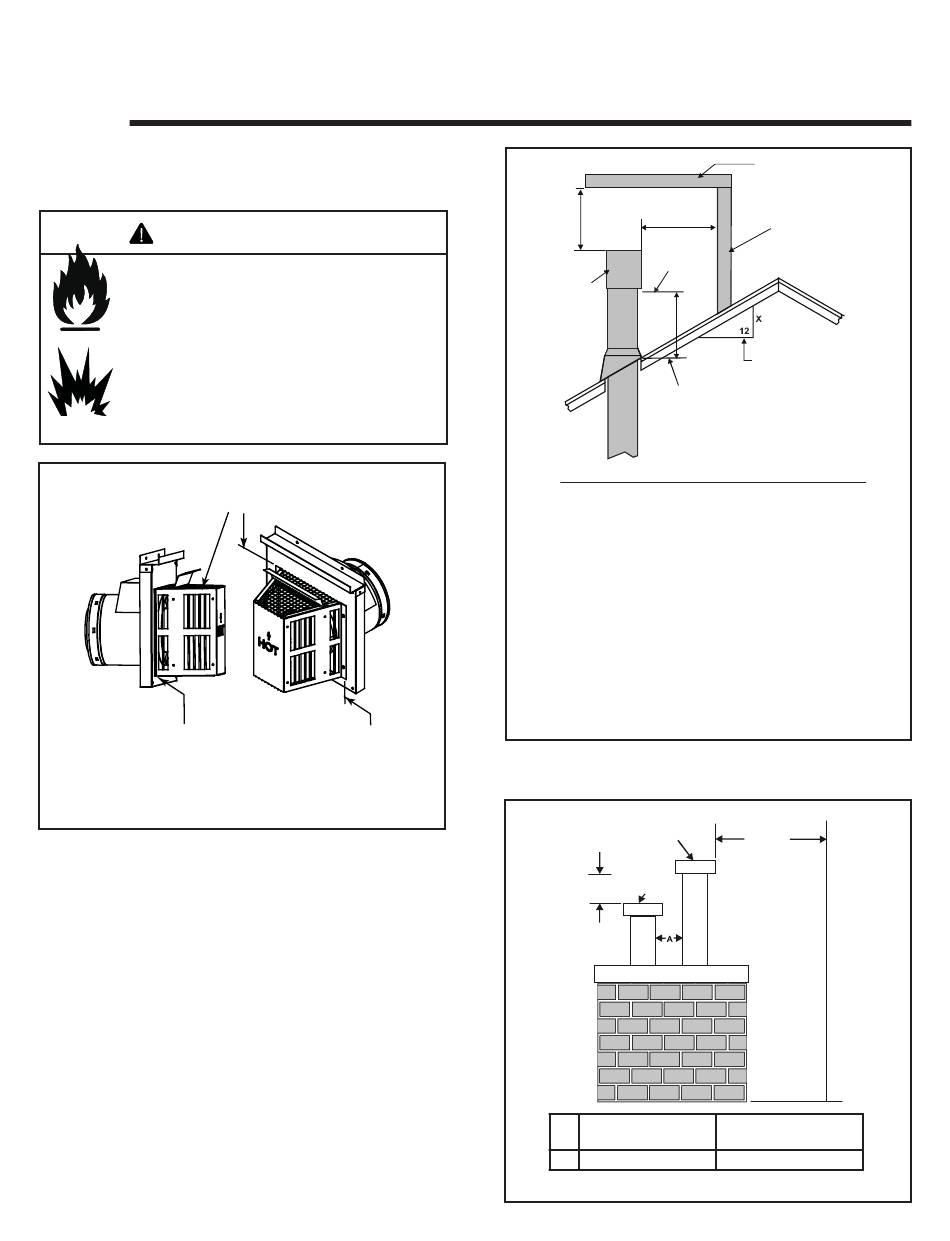

Emplacements des débouchés
A. Dégagements minimum aux débouchés du
conduit d'évacuation
AVERTISSEMENT
Risque d'incendie
Risque d'explosion
Gardez le dégagement entre le conduit d'évacuation
et les combustibles tel que spécifi é.
• Ne remplissez pas le vide d'air d'isolation ou
d'autres matériaux.
Défaut de garder le tuyau de conduit d'évacuation
libre d'isolation ou de tout autre matériau peut
provoquer l'incendie.
Mesurez les dégagements verticaux à partir
de cette surface.
Mesurez les dégagements horizontaux à partir
de cette surface.
(voir Figure 4.4 pour les dégagements spécifi ques)
Figure 4.1
Hearth & Home Technologies • Bravo, Aztec • 703-900FR Rev. B • 9/06
2 PI.
MIN.
20 POUCES
OUVERTURE
D'ÉVACUATION
LA PLUS BASSE
CAPUCHON
H (MIN.) - HAUTEUR MINIMUM ENTRE LE TOIT ET
L'OUVERTURE DE D'ÉVACUATION LA PLUS BASSE
Pente du toit
De plat à 6/12 ......................................................1.0*
De 6/12 à 7/12 .....................................................1.25*
De 6/12 à 7/12 .....................................................1.5*
De 8/12 à 9/12 .....................................................2.0*
De 9/12 à 10/12 ...................................................2.5
De 10/12 à 11/12 .................................................3.25
De 11/12 à 12/12 .................................................4.0
De 12/12 à 14/12 .................................................5.0
De 14/12 à 16/12 .................................................6.0
De 16/12 à 18/12 .................................................7.0
De 18/12 à 20/12 .................................................7.5
De 20/12 à 21/12 .................................................8.0
* minimum de 3 pieds dans des régions de neige
Figure 4.2 Hauteur minimum entre le toit et l'ouverture
d'évacuation la plus basse
Figure 4.2 indique les hauteurs minimum du conduit
d'évacuation pour des toits en pentes variées.
SORTIE DU CONDUIT D'ÉVACUATION
POUR APPAREILS À GAZ, AU BOIS
OU AU MAZOUTOU
SORTIE POUR
UN SYSTÈME
D'ÉVACUATION
POUR L'APPAREIL
À GAZ
18 po.
Capuchon pour conduit
d'évacuation pour
l'appareil à gaz
A
6 po.
Figure 4.3 Débouché vertical multiple
SURPLOMB
HORIZONTAL
MUR
VERTICAL
PENTE DU TOIT IS X/12
H (Min.) Pi.
20 po.
(MINIMUM) JUSQU'À UN
MUR PERPENDICULAIRE
(GAZ SEULEMENT)
Capuchon pour conduit
d'évacuation pour l'appareil
à bois ou à au mazout
20 po.
9
