3. Diagnostic
Exemple 2 : Passerelle 07CS61
Les informations de diagnostic du système CP sont ins-
crites dans les mots mémoire système suivants :
– Ligne 1 : MW 4104.02...10
– Ligne 1 : MW 4104.02...10
– Ligne 1 : MW 4104.02...10
– Ligne 1 : MW 4104.02...10
Exemple pour la ligne 1 :
MW 4104,02 = Erreur de configuration
MW 4104,03 = Mot d'état
MW 4104,04 = Mot d'erreur 1
MW 4104,05 = Mot d'erreur 2
MW 4104,06 = Mot d'erreur 3
MW 4104,07 = Mot d'erreur 4
MW 4104,08 = Mot d'erreur 5
MW 4104,09 = Mot d'erreur 6
MW 4104,10 = Mot d'erreur 7

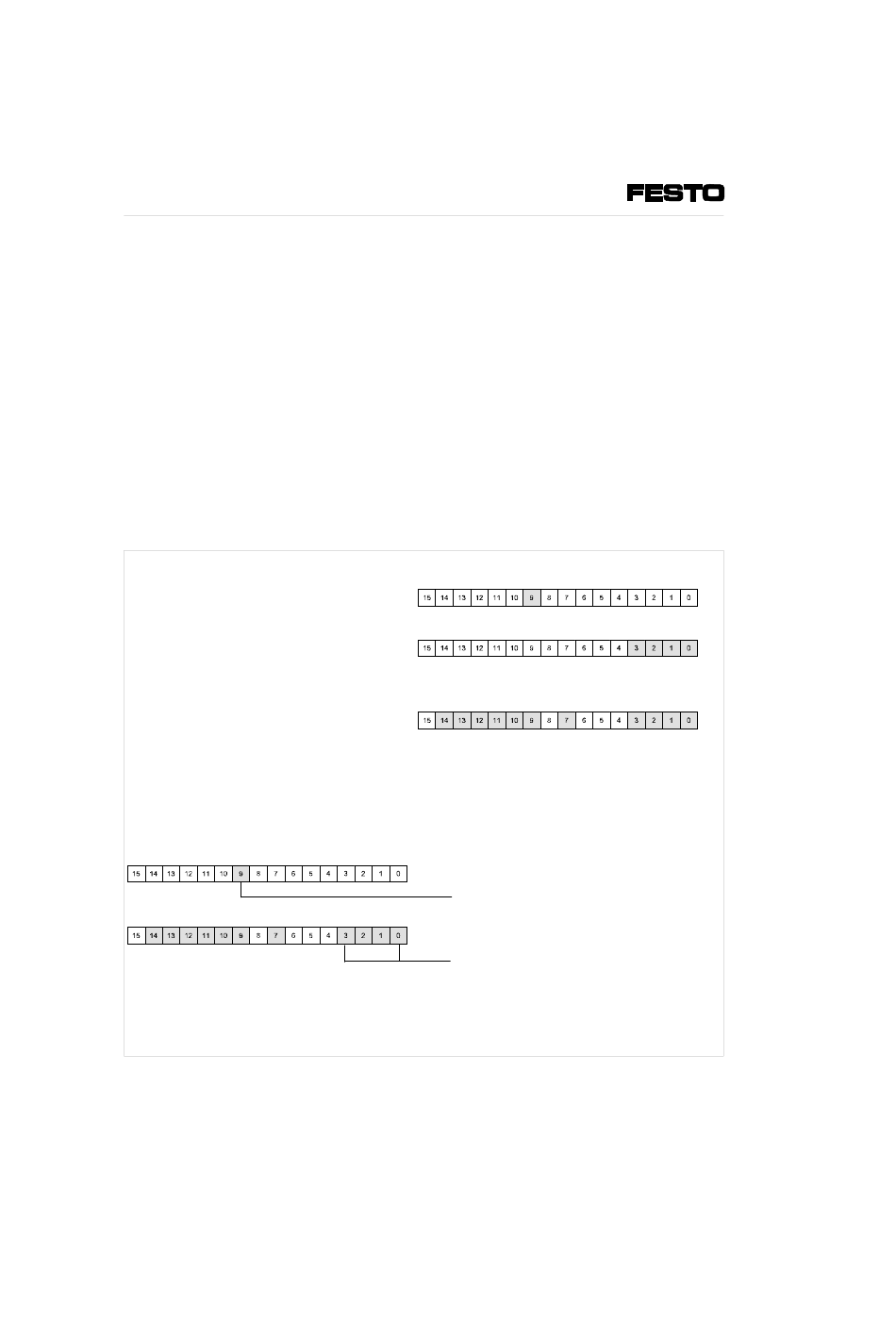

Fig. 3/7 : Exemple pour la ligne 1 : Informations de diagnostic
(suite à la page suivante)
3-14
1
Configuration erronée
2
Message général ; code d'erreur :
1111 pas d'erreur
1011 Remote Unit Error *)
1101 erreur du bus
1110 Serial unit error
1
2
3
