6.8 À côté de chaque orifice taraudé prévu destiné à l'entrée des câbles, une plaque avec
le type d'écrou et les dimensions respectives est placée.
6.9 Les câbles et les presse-étoupes utilisés doivent être compatibles avec la température
ambiante indiquée sur la plaque de certificat lorsque leur valeur est supérieure à 80 °C.
6.9.1 Lorsque les presse-étoupes sont fixés sur un boîtier à bornes :




6.9.2 Lorsque les presse-étoupes sont fixés à la plaque d'obturation sur des moteurs
alimentés par des câbles lâches :




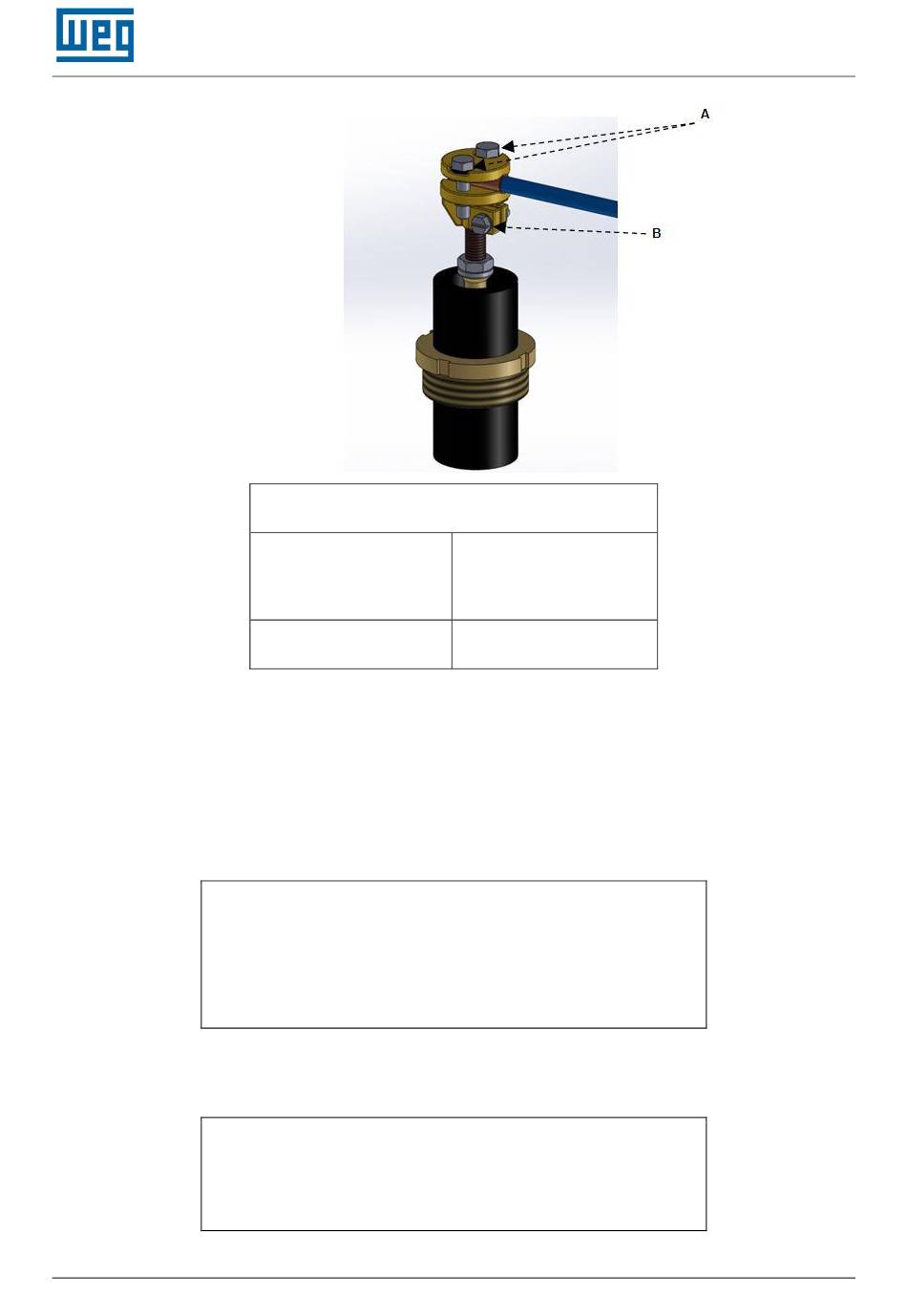

Couple de serrage (Nm)
A - Vis serrage du
câble dans les serre-
câbles
50
90 °C pour une température ambiante de 50 °C
100 °C pour une température ambiante de 60 °C
110 °C pour une température ambiante de 70 °C
120 °C pour une température ambiante de 80 °C
100 °C pour une température ambiante de 40 °C
110 °C pour une température ambiante de 50 °C
120 °C pour une température ambiante de 60 °C
B - Vis de serrage du
serre-câbles à la borne
25
