ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3, 24/60-3 – Manuel d'utilisation et d'installation

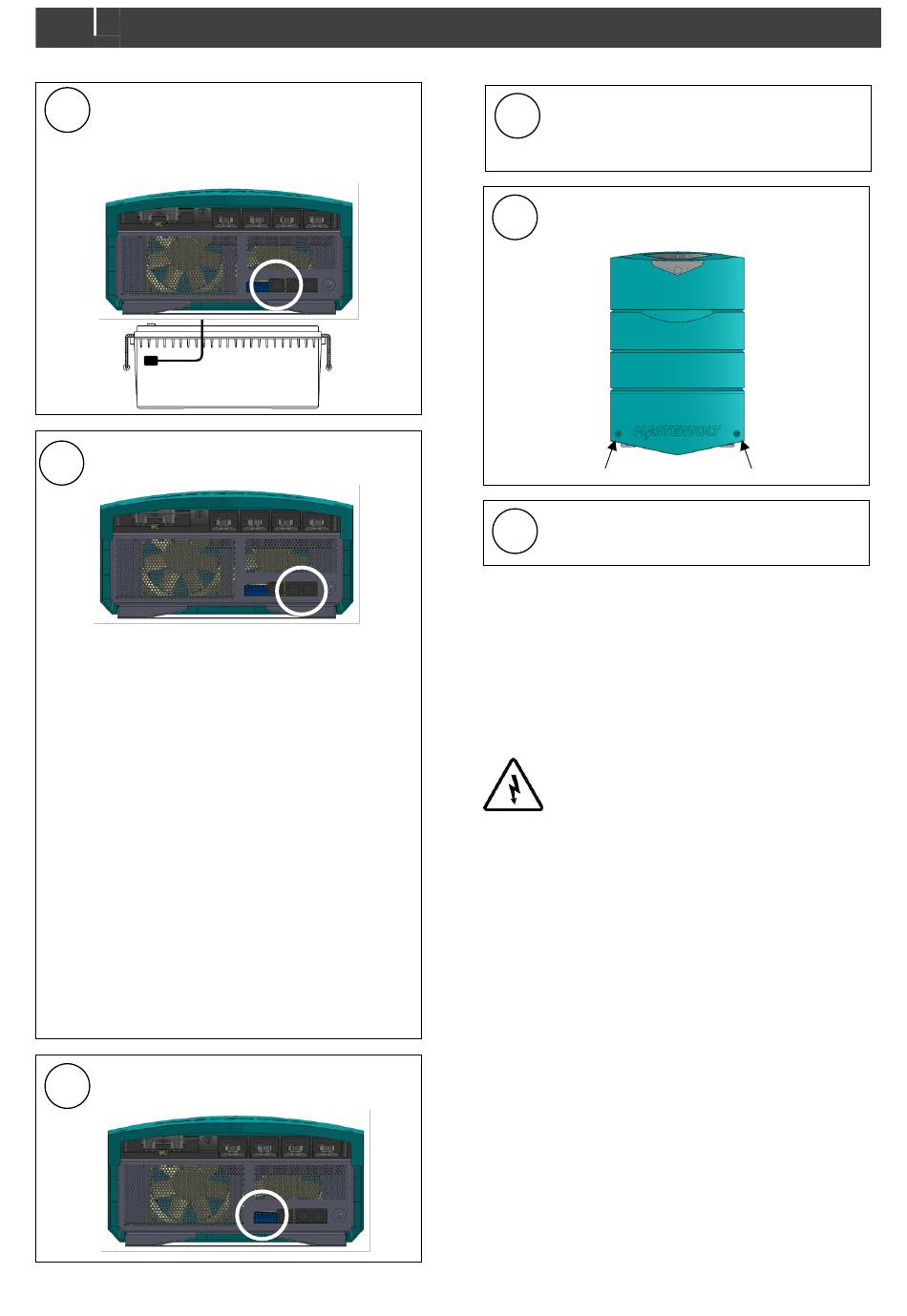

Fixez la sonde température batterie au
7
boîtier du groupe de batteries 1.
Branchez le câble du capteur de
température dans la prise jack « Temp
sense ».
Option : connectez le ChargeMaster au
8
réseau CZone ou MasterBus.
Ajout au réseau CZone
1 Débranchez la rocade à la connexion de
rocade la plus proche et ajoutez un
connecteur en T.
2 Rebranchez la (les) connexion(s) de rocade
avec le nouveau connecteur en T en place.
3 Connectez le câble de liaison RJ45
CZone/MB au coupleur noir sur le T, puis
connectez-le au ChargeMaster Plus .
Ajout au réseau MasterBus
1 Débranchez un câble MasterBus ou une
terminaison de l'appareil MasterBus le plus
proche et connectez-le au ChargeMaster
Plus.
2 Connectez le nouveau câble MasterBus à
l'autre appareil MasterBus, puis connectez-le
au ChargeMaster Plus.
Assurez-vous que le réseau est correctement
terminé.
Si nécessaire, utilisez un petit tournevis pour
9
changer les réglages DIP-switch. Référez-vous
à la section 4.1.
Vérifiez tout le câblage, référez-vous
10
également à la Figure 3 pour le détail du
câblage. Si OK : placez les fusibles CC.
Fermez le compartiment de connexion en
11
serrant les vis.
Reportez-vous à la section 3.9 pour la mise
12
en service du ChargeMaster Plus.
3.9 Mise en service après installation
1 Contrôlez le câblage ; positif connecté au positif
(câbles rouges) et négatif connecté au négatif (câbles
noirs).
2 Lorsque tout le câblage est correct, placez le(s)
fusible(s) CC pour la connexion des batteries au
ChargeMaster Plus.
AVERTISSEMENT
En plaçant ce fusible, une étincelle peut se
produire à cause des condensateurs utilisés
dans le ChargeMaster Plus. C'est particulière-
ment dangereux dans des endroits où la
ventilation est insuffisante. En raison du
gazage des batteries, il est possible qu'une
explosion se produise. Évitez de laisser tout
matériau inflammable à proximité.
3 Activez la source d'alimentation AC.
Remarque : Lorsqu'il est neuf, le ChargeMaster Plus
ne commencera à charger des batteries qu'après son
activation avec le bouton MODE. Voir étape 6.
4 Vérifiez les commutateurs DIP.
5 Vérifiez et ajustez les réglages du ChargeMaster Plus
avec MasterAdjust (réseau MasterBus) ou avec l'outil
de configuration CZone (réseau CZone).
6 Quand les réglages répondent aux besoins du système
d'alimentation, appuyez sur le bouton MODE (Figure 5)
pendant 3 secondes pour allumer le chargeur et
entamer le processus de charge.
