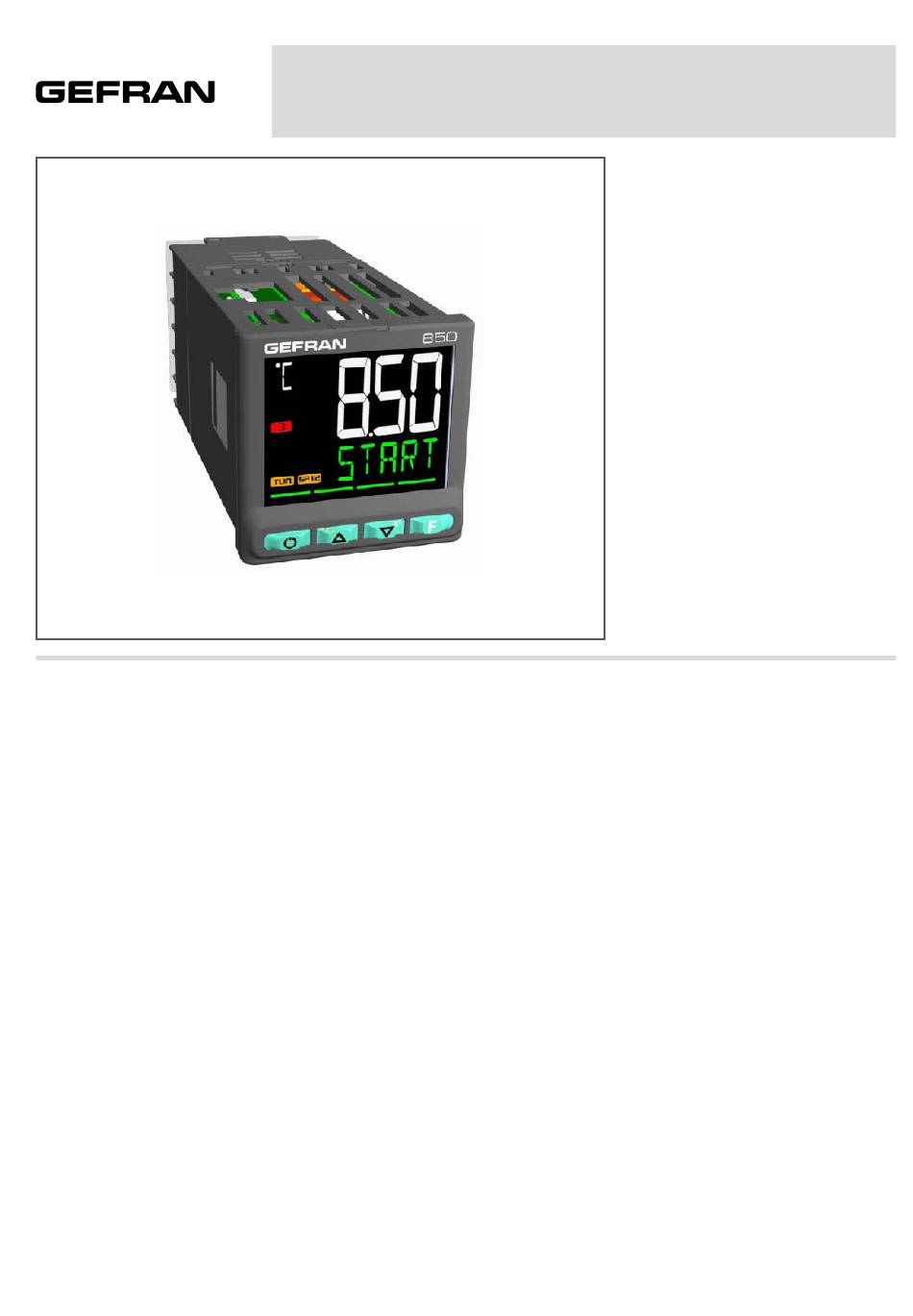

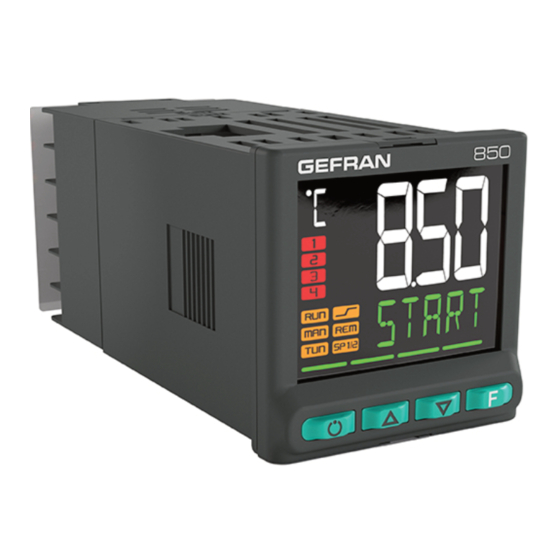

Dimensions 48×48×100 mm (1/16 DIN)
PROFIL
Interface opérateur
Grand écran LCD, avec personnalisation
possible de la couleur du devant en plas­
tique et du logo.
Affichage alphanumérique déroulant de 25
messages de 32 caractères chacun, com­
plètement configurables et mémorisables
en trois langues.
La sélection de la langue et des textes dé­
roulants, faciles à comprendre, relatifs au
diagnostic, alarmes, état du processus font
parler le régulateur dans la langue de celui
qui l'utilise.
Contrôle
Double boucle PID, deux entrées universelles
configurables pour thermocouples, thermoré­
sistances et entrées linéaires.
La deuxième entrée est configurable en tant que
point de consigne distant de chaque boucle.
Configuration Easy
Configuration guidée pour une programma­
tion sans manuel, avec quelques paramètres
indispensables commentés par des mes­
sages d'aide en ligne.
Possibilité de cloner la configuration entre
régulateurs, même non alimentés, même sur
site, grâce au configurateur portatif Zapper.
La configuration étendue et la création de
recettes de travail sont réalisables au moyen
du PC et du logiciel GF_eXpress, même sans
850
RÉGULATEUR PID DOUBLE BOUCLE 1/16 DIN
alimenter les régulateurs.
Configuration et utilisation locale avec seu­
lement quatre touches associées à des leds
lumineuses, qui reflètent l'état des touches
appuyées, ainsi que de guide pour indiquer
les opérations appropriées. Il est toujours
possible de rétablir les paramètres initiaux,
sur le clavier ou avec le logiciel GF_eXpress.
Diagnostic, maintenance préventive et
surveillance de la consommation
Diagnostic complet en cas de rupture ou de
connexion incorrecte de la sonde, de coupure
totale ou partielle de la charge, de variables
hors plage et d'anomalies de la boucle de ré­
glage.
Grâce au comptage des actionnements ef­
fectués et aux seuils d'alarme configurables,
il est possible de programmer les interven­
tions de maintenance préventive pour le rem­
placement des actionneurs usés.
Un compteur d'énergie intégré, avec alarme
en cas de variations anormales, calcule la
consommation d'énergie totale et ses coûts,
permettant ainsi un contrôle permanent..
Blocs applicatifs fonctionnels
32 blocs de fonction de type AND, OR, Timer
permettent de créer des séquences logiques
personnalisables pour assurer un contrôle
complet et flexible de la machine.
Les ressources matérielles du régulateur sont
entièrement exploitées sans nécessité de dis­
positifs extérieurs tels que les temporisateurs
Caractéristiques principales
• Interface opérateur avec grand afficheur
LCD
• Messages de diagnostic déroulants, confi­
gurables dans la langue sélectionnée
• Configuration Easy, guidée, copier/coller
des paramètres même sans alimentation
• Entretien préventif, avec compteurs d'éner­
gie (kWh) et de commutation des charges
• 32 blocs applicatifs fonctionnels
• 8 blocs applicatifs mathématiques
• Temporisateur, programmateur de points de
consigne et algorithmes pour le contrôle des
vannes motorisées
• Réglage évolué des paramètres de régulation
• Niveaux de mots de passe différenciés
• 2 entrées universelles configurables pour
thermocouples, thermorésistances, entrées
linéaires
• 2 boucles de contrôle PID
• 2 programmateurs de points de consigne
(128 étapes en 16 programmes)
• Sorties relais, logiques, analogiques isolées
• Jusqu'à deux entrées depuis TA, pour dia­
gnostic de rupture de charge
• Communication série RS485 en Modbus RTU
• Façade extractible pour faciliter le remplace­
ment
• Temps d'échantillonnage 60 ms
et les petits API.
8 blocs de fonction mathématique sont dis­
ponibles pour le traitement des variables
analogiques et effectuer des calculs de diffé­
rence, addition, multiplication, division, valeur
moyenne, racine, logarithmes et fonction de
contrôle en cascade et de contrôle de rapport.
Réglage
Des algorithmes de réglage évolués ga­
rantissent des réglages stables et précis,
même dans le cas des systèmes ther­
miques critiques ou très rapides, en s'ac­
tivant automatiquement lorsque cela est
nécessaire.
Temporisateurs
Trois typologies de timer permettent de
définir des délais d'attente avant l'activa­
tion du réglage, des temps de maintien de
la valeur de consigne ou des changements
de point de consigne programmés dans le
temps..
Programmateur de points de consigne
Pour les applications avec profils de points
de consigne, il existe des modèles à 128 pas
(chaque pas se constitue d'une rampe et
d'un maintien) répartis dans un maximum de
16 programmes. Il est possible d'associer à
chaque pas des entrées de validation, des sor­
ties d'événement et des messages à visualiser.
Double programmateur avec base de temps
synchrone et asynchrone, qui permet d'acti­
