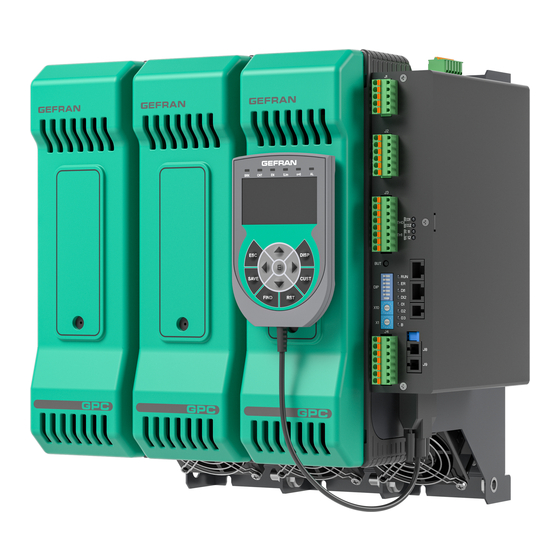

GPC
Contrôleurs de puissance avancés
MANUEL DE CONFIGURATION
ET DE PROGRAMMATION
Version du logiciel 2.1x
Code : 81901A « MSW_GPC-40/600A »

Publicité

Table des Matières
loading

Manuels Connexes pour gefran GPC

Sommaire des Matières pour gefran GPC

  • Page 1 Contrôleurs de puissance avancés MANUEL DE CONFIGURATION ET DE PROGRAMMATION Version du logiciel 2.1x Code : 81901A « MSW_GPC-40/600A »...

  • Page 3: Table Des Matières

    TABLE DES MATIÈRES Table des matières ........... 1 3.9.1. Tension RMS sur la charge ........27 3.9.2. Tension instantanée sur la charge ......27 Avant-propos ............5 3.9.3. Tension sur la charge avec sortie activée ....28 3.9.4. Tension sur la charge triphasée .........28 Avertissements et sécurité...
  • Page 4 3.14.8. Lecture TV dans le calibrage HB .......65 3.19.2. Durée du cycle OUT ...........86 3.14.9. Puissance Ou.P dans le calibrage ......65 3.19.3. État rL.x (MASKOUT_RL) ...........86 3.14.10. Calibrage HB avec lampe IR (courant) .......66 3.19.4. État rL .................87 3.14.11. Calibrage HB avec lampe IR (tension) .......68 3.19.5.
  • Page 5 4.4.4. Gestion de la puissance heuristique ......140 3.31.1. Activation du mode de feedback ......117 3.31.2. Correction maximale du feedback de tension ..117 Utilisation du clavier GFW/GPC-OP ... 3.31.3. Correction maximale du feedback de courant ..117 5.1. Description .................141 3.31.4. Correction maximale du feedback de puissance ..118 3.31.5.
  • Page 6 81901A « MSW_GPC-40/600A »_03-2021_FRA_pag. 4...

  • Page 7: Avant-Propos

    Gefran (www.gefran.com). L’installation des dispositifs présentés dans le manuel doit Avant de contacter le service technique de Gefran, en cas être effectuée par des techniciens agréés qui respecteront de dysfonctionnements présumés de l’instrument, il est les lois et les réglementations en vigueur, ainsi que les ins-...
  • Page 8 81901A « MSW_GPC-40/600A »_03-2021_FRA_pag. 6...

  • Page 9: Décharge De Responsabilité

    Gefran S.p.A. se réserve également le droit d’apporter des modifications au contenu et à la forme de ce document, Gefran S.p.A. n’est pas responsable des systèmes en tout comme aux caractéristiques des dispositifs illustrés, à...
  • Page 10 81901A « MSW_GPC-40/600A »_03-2021_FRA_pag. 8...

  • Page 11: Description Générale

    DESCRIPTION GÉNÉRALE 1.1. En bref Le contrôleur de puissance avancé GPC est une unité En raison de son haut niveau de programmabilité, il est autonome permettant de réguler indépendamment jusqu’à également possible d’utiliser le contrôleur dans d’autres 3 phases. Il se caractérise par une grande flexibilité opé- applications, à...
  • Page 12 81901A « MSW_GPC-40/600A »_03-2021_FRA_pag. 10...

  • Page 13: Mise En Service

    Microsoft Edge ou Le logiciel est disponible gratuitement et peut être téléchar- Explorer 8.0 supérieur gé sur le site www.gefran.com, où il est toujours mis à jour Port Ethernet 1 RJ45 1 RJ45 avec la dernière version disponible. Lecteur DVD...

  • Page 14: Premier Allumage

    / Fieldbus. Alimenter le module GPC-M en utilisant une alimenta- tion de 24 Vcc. Après la mise sous tension du GPC-M, les LED com- mencent à s’allumer et à s’éteindre pour souligner l’initialisation de l’UC. On verra dans l’ordre : Les 8 LED s’allument toutes en même temps pen-...

  • Page 15: Configuration

    La configuration et la programmation du contrôleur de Attention ! C’est à l’utilisateur qu’il revient, avant puissance avancé peuvent être effectuées à l’aide d’un clavier (GFW/GPC-OP) ou, de préférence, d’un PC équipé la mise en service du contrôleur de puissance du logiciel d’application GF_eXpress approprié et raccordé à...

  • Page 16: Légende Des Schémas Fonctionnels Des Paramètres

    3.3. Méthodes d’utilisation Le contrôleur de puissance avancé GPC peut être utilisé et Le mode Nœud unique, en plus de disposer d’un ensemble adressé de deux manières différentes : de paramètres personnalisables Custom pour l’adressage •...

  • Page 17: Schéma Fonctionnel Du Mode Multi- Nœud

    GPC-E1, +4096 pour GPC-E2). Par exemple, pour accéder à la variable Ou.P, qui contient Les appareils GPC sont identifiés de manière unique grâce à la valeur de la sortie de contrôle, on utilisera : l’adresse de nœud (Cod, c’est-à-dire le code d’identification •...

  • Page 18: Mode Multi- Nœud

    En utilisant ce paramètre, par exemple, la variable Ou.P de GPC-M aura l’adresse 14, 2 (= Cod, 2), la variable Ou.P À ce stade, grâce à la commande de lecture Modbus de trois de GPC-E1 aura l’adresse 15, 2 (= Cod+1, 2) et la variable adresses consécutives à...

  • Page 19: Raccordements

    MainMenu → Global → Info → Cod 1070 16 bits 02.09 Global Short Le paramètre indique le code d’identification de l’appareil GPC, qui est réglé à l’aide des sélecteurs rotatifs hexadécimaux. mini...maxi : 1...99 3.6.4. Vitesse de transmission du port série Adresse Menu...

  • Page 20: Délai D'erreur De Communication

    MainMenu → E2 → Controls → C.E.m_3 4987 03.04.01 Le paramètre définit ce qui arrive à la puissance fournie par la sortie de l’appareil GPC lorsqu’une erreur de communication se produit. Options : 0 = La puissance fournie n’est pas modifiée 1 = La puissance fournie est forcée à...

  • Page 21: Entrées Analogiques

    LS.A3, HS.A3 FLt.A3 In.A3 oFS.A3 3.7.2. Type d’entrée analogique Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → Global → Inputs → Unsigned ■ tP.A1 1597 16 bits 04.05.01 Global Analog input 1 → tP.A1 Short MainMenu →...

  • Page 22: Limite D'échelle Supérieure De L'entrée Analogique

    3.7.4. Limite d’échelle supérieure de l’entrée analogique Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → Global → Inputs → Float ■ 1599 16 bits 04.05.03 HS.A1 Global s.p. 100,0 Analog input 1 → HS.A1 (####,#) MainMenu →...

  • Page 23: Valeur De Processus De L'entrée Analogique

    échelle ampèremétrique H.tA dépend du modèle de contrô- phasée ou triphasée. L’absorption de courant d’une charge leur : biphasée peut également être mesurée. Modèle GPC Courant nominal H.tA La valeur absolue d’absorption de courant lue est élaborée GPC 40...

  • Page 24: Charge Monophasée

    Entrée ampèremé- Limites Filtre passe- Offset trique d’échelle * SCR ON o.tA_1 L.tA_1, H.tA_1 Ft.tA_1 phase 1 (L1) Absorption Sortie de GPC-M Courant RMS filtrée réglage Ld.A_1 I.on_1 Ou.P_1 Entrée ampèremé- Limites Filtre passe- Offset trique d’échelle * SCR ON o.tA_2...

  • Page 25: Limite D'échelle Inférieure De L'entrée Ampèremétrique

    3.8.1. Limite d’échelle inférieure de l’entrée ampèremétrique Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Inputs → CT input → 1770 04.08.01 Lt.A_1 MainMenu → E1 → Inputs → CT input →...

  • Page 26: Rapport De Transformation Pour L'entrée Ta Externe

    3.8.4. Rapport de transformation pour l’entrée TA externe Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Inputs → CT input → 1417 04.08.05 r.tA_1 MainMenu → E1 → Inputs → CT input →...

  • Page 27: Facteur De Puissance

    3.8.8. Facteur de puissance Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Status → CoS.F_1 1740 Float CoS.F MainMenu → E1 → Status → CoS.F_2 2764 16 bits (###,##) 4812 MainMenu → E2 → Status → CoS.F_3 Le paramètre indique le facteur de puissance de l’appareil M ou E1 ou E2.

  • Page 28: Mesure De La Tension De La Charge

    3.9. Mesure de la tension de la charge Le contrôleur de puissance avancé est capable de mesurer Les diagrammes suivants montrent les séquences d’élabo- la valeur de la tension RMS de la charge gérée, qu’elle soit ration de la valeur de tension initiale. monophasée ou triphasée.

  • Page 29: Charge Triphasée Avec Option Vload

    BIPHASÉE la valeur Ld.V_3 est obtenue comme moyenne des valeurs Ld.V_1 et Ld.V_2 3.9.1. Tension RMS sur la charge Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description 1775 01.02.05 MainMenu → M → Status → Ld.V_1 Float 2799 16 bits 01.03.05...

  • Page 30: Tension Sur La Charge Avec Sortie Activée

    Le paramètre indique la limite supérieure de l’échelle de mesure utilisée pour l’entrée du transformateur voltmétrique TV_LOAD. Le paramètre est présent si l’option VLOAD existe. La valeur par défaut de la limite supérieure dépend du modèle de contrôleur : Modèle GPC Tension nominale H.tVL...

  • Page 31: Offset De L'entrée Voltmétrique

    Un contrôle de présence de tension est actif pour chaque quer la bonne connexion des phases, la défaillance de la phase et il arrête le module GPC s’il détecte des valeurs tension et le déséquilibre des trois tensions de ligne.
  • Page 32 Charge monophasée Entrée Tension d’entrée Limites Filtre passe- Offset Alarmes voltmé- d’échelle filtrée génériques o.tV trique L.tV, H.tV Ft.tV I.VF Tension d’entrée voltmétrique I.tV Fréquence de réseau FrEq Charge triphasée Entrée volt- Limites Filtre passe- Tension d’entrée métrique Alarmes Offset d’échelle filtrée de ligne de...

  • Page 33: Limite Inférieure D'échelle De L'entrée Voltmétrique Tv

    3.10.1. Limite inférieure d’échelle de l’entrée voltmétrique TV Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Inputs → 1477 04.09.01 VT line input → L.tV_1 MainMenu → E1 → Inputs →...

  • Page 34: Seuil De Déséquilibre De La Ligne Triphasée

    3.10.4. Seuil de déséquilibre de la ligne triphasée Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description Unsigned Global MainMenu → Global → Controls → Unb.1 R/W ■ 1280 16 bits 07.01.04 Unb.1 Short Unsigned ■...

  • Page 35: Voltage_Status

    3.10.7. VOLTAGE_STATUS Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description 1726 16 bits 01.01.07 Global VOLTAGE_STATUS Unsigned Les octets mémorisés contiennent des informations sur l’état de la tension de ligne et d’autres états de fonctionnement de l’appareil.

  • Page 36: 3.11. Mesure De La Puissance Sur La Charge Et De La Consommation D'énergie

    3.11. Mesure de la puissance sur la charge et de la consommation d’énergie Le contrôleur de puissance avancé est capable de mesurer La valeur de l’impédance de la charge du module unique est la valeur de la puissance active instantanée sur la charge et également disponible ;...

  • Page 37: Puissance Sur La Charge

    3.11.1. Puissance sur la charge Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Status → Ld.P_1 1904 01.02.07 Float32 Ld.P MainMenu → E1 → Status → Ld.P_2 2928 32 bits 01.03.07...

  • Page 38: Énergie E2 Consommée

    3.11.6. Énergie E2 consommée Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Status → Ld.E2_1 1534 01.02.10 Unsigned ■ Ld.E2 MainMenu → E1 → Status → Ld.E2_2 2558 32 bits 01.03.10 4606 01.04.10...

  • Page 39: Remise À Zéro Du Compteur De Consommation D'énergie E2

    3.11.10. Remise à zéro du compteur de consommation d’énergie E2 Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Expert → 1139 Bit → BIT_RESET_LDE2_1 BIT_ MainMenu → E1 → Expert →...
  • Page 40 Entrée État de l’entrée Fonction en- validation de numé- numérique trée numérique la fonction rique 1 BIT_STATUS_DIG1 dIG.1 sélectionnée flux d’élaboration en sélection- nant PWM avec dIG1 Délai d’entrée Filtre d’entrée Valeur de l’entrée PWm.t1 Ft.PWm1 In.Pwm1 Entrée État de l’entrée Fonction en- validation de numé-...

  • Page 41: Définition Du Type D'entrées Numériques

    3.12.1. Définition du type d’entrées numériques Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → Global → Inputs → Unsigned ■ 1409 16 bits 04.17.05 tP.dIG Global Digital inputs → tP.dIG Short Le paramètre définit le type de toutes les entrées numériques.

  • Page 42: Fonction Entrée Numérique

    Sur le front Réinitialisation des alarmes FUSE_OPEN / SHORT_CIRCUIT_CURRENT Sur l’état Calibrage de référence de la rétroaction sélectionnée par hd.6 pour le GPC-M Sur le front Calibrage de référence de la rétroaction sélectionnée par hd.6 pour le GPC-E1 Sur le front Calibrage de référence de la rétroaction sélectionnée par hd.6 pour le GPC-E2...

  • Page 43: Délai D'attente Pour L'entrée Pwm

    3.12.5. Délai d’attente pour l’entrée PWM Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → Global → Inputs → Float ■ 1380 16 bits 04.17.09 PWm.t1 Global sec. 0,01 Digital inputs → PWm.t1 (###,##) MainMenu →...

  • Page 44: Alarmes Génériques Al1

    3.13. Alarmes génériques AL1...AL8 Le contrôleur de puissance avancé dispose de 8 alarmes Les alarmes peuvent être configurées pour être déclen- (AL1...AL8) par module, définies comme génériques, qui chées si le seuil de référence est dépassé (valeur détec- peuvent assumer différentes fonctions. tée supérieure au seuil maximum ou inférieure au seuil minimum), ou déclenchées si la valeur du seuil n’est pas La valeur de l’hystérésis est utilisée pour définir une bande...

  • Page 45: Validation Des Alarmes

    AL8 : alarme désactivée. 3.13.1. Validation des alarmes Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Alarms → 1219 05.01.01 AL1...AL8 alarms → AL.n_1 MainMenu → E1 → Alarms → Unsigned ■...

  • Page 46: Sélection De La Variable De Référence De L'alarme Générique

    3.13.2. Sélection de la variable de référence de l’alarme générique Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Alarms → 1239 05.01.02 AL1...AL8 alarms → AL1 → A1.r_1 MainMenu → E1 → Alarms →...
  • Page 47 Description Le paramètre définit la variable de référence pour les alarmes génériques AL1...AL8 des modules GPC-M, GPC-E1 et GPC-E2. L’alarme et le module concernés dépendent de l’adresse utilisée. La plage des valeurs valables et la position de la virgule pour le seuil et l’hystérésis d’alarme peuvent varier en fonction de la variable de référence choisie pour l’alarme.

  • Page 48: Seuil Alarme

    3.13.3. Seuil alarme Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Alarms → 1036 05.01.18 AL1...AL8 alarms → AL1 → AL.1_1 voir MainMenu → E1 → Alarms → ■ AL.1 2060 16 bits 05.02.18...
  • Page 49 Description Le paramètre définit le seuil d’alarme pour les alarmes génériques AL1...AL8 des modules GPC-M, GPC-E1 et GPC-E2. Le seuil et le module concernés dépendent de l’adresse utilisée. Les valeurs par défaut peuvent dépendre du modèle de contrôleur. *) La plage des valeurs valables pour le seuil et la position de la virgule peut varier en fonction de la variable de référence choisie pour l’alarme Ax.r (avec x = 1...8).

  • Page 50: Hystérésis D'alarme

    05.03.33 AL1...AL8 alarms → AL8 → Hy.8_3 Le paramètre définit l’hystérésis pour les alarmes génériques AL1...AL8 des modules GPC-M, GPC-E1 et GPC-E2. L’alarme et le module concernés dépendent de l’adresse utilisée. *) La plage des valeurs valables pour le seuil et la position de la virgule peut varier en fonction de la variable de référence choisie pour l’alarme Ax.r (avec x = 1...8).

  • Page 51: Type D'alarme

    3.13.5. Type d’alarme Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Alarms → 1430 05.01.10 AL1...AL8 alarms → AL1 → A1.t_1 MainMenu → E1 → Alarms → Unsigned ■ A1.t 2454 16 bits 05.02.10...
  • Page 52 Multi- GPC-OP nyme unique nœud Description Le paramètre définit le type d’alarme pour les alarmes génériques AL1...AL8 des modules GPC-M, GPC-E1 et GPC-E2. L’alarme et le module concernés dépendent de l’adresse utilisée. Options : Directe (maximale) ou Normale ou symé- Indice...

  • Page 53: Configuration Directe De L'alarme Directe Ou Inverse

    3.13.6. Configuration directe de l’alarme directe ou inverse Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Expert → 1070 Bit → BIT_AL1_DIR_INV_1 BIT_ MainMenu → E1 → Expert → ■ AL1_ 2094 Bit →...

  • Page 54: Configuration Directe De L'alarme Absolue Ou Relative

    3.13.7. Configuration directe de l’alarme absolue ou relative Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Expert → 1071 Bit → BIT_AL1_ABS_REL_1 BIT_ AL1_ MainMenu → E1 → Expert → ■...

  • Page 55: Réglage Direct De L'alarme Normale Ou Symétrique

    3.13.8. Réglage direct de l’alarme normale ou symétrique Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Expert → 1072 Bit → BIT_AL1_NOR_SYM_1 BIT_ AL1_ MainMenu → E1 → Expert → ■...

  • Page 56: Réglage Direct De L'activation De L'alarme À La Mise Sous Tension

    3.13.9. Réglage direct de l’activation de l’alarme à la mise sous tension Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Expert → 1073 Bit → BIT_AL1_DISABLE_PWON_1 BIT_ AL1_DI- MainMenu → E1 → Expert →...

  • Page 57: Réglage Direct De L'activation De La Mémoire D'alarme

    3.13.10. Réglage direct de l’activation de la mémoire d’alarme Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Expert → 1074 Bit → BIT_AL1_MEM_1 BIT_ MainMenu → E1 → Expert → ■...

  • Page 58: Puissance De Validation De L'alarme

    4163 05.03.41 AL1...AL8 alarms → AL8 → A8.P_3 Le paramètre définit la puissance de validation pour les alarmes génériques AL1...AL8 des modules GPC-M, GPC-E1 et GPC-E2. L’alarme et le module concernés dépendent de l’adresse utilisée. mini...maxi : 0,0...100,0 81901A « MSW_GPC-40/600A »_03-2021_FRA_pag. 56...

  • Page 59: Lecture De L'état Des Alarmes

    TUS_ MainMenu → E2 → Expert → 4117 Bit → BIT_STATUS_AL8_3 Le paramètre indique l’état des alarmes génériques AL1...AL8 des modules GPC-M, GPC-E1 et GPC-E2. L’alarme et le module concernés dépendent de l’adresse utilisée. Options : OFF = Alarme non active ON = Alarme active 81901A « MSW_GPC-40/600A »_03-2021_FRA_pag.

  • Page 60: Réinitialisation De La Mémoire Des Alarmes

    3.13.13. Réinitialisation de la mémoire des alarmes Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Expert → 1103 12.01.03 Bit → BIT_RESET_AL1_AL8_1 BIT_ MainMenu → E1 → Expert → ■ RESET_ 2127 12.02.03...

  • Page 61: Alarmes Hb (Heater Break Alarm)

    à la charge et/ou aux circuits de commande. Dans la configuration standard, la sortie SSR est associée au réglage du chauffage de GPC-M, obtenu en modulant la puissance électrique avec la commande ON/OFF en fonc- tion du temps de cycle défini.

  • Page 62: Schéma Fonctionnel De L'alarme Hb Charge Triphasée

    Schéma fonctionnel de l’alarme HB charge triphasée Seuil d’alarme HB.tr_1 Valeur d’entrée ampèremétrique TA État d’alarme HB phase 1 filtrée à la sortie 1 activée I.on_1 Valeur d’entrée voltmétrique TV filtrée I.VF_1 Seuil alarme HB.tr_2 Fonctionnalité de l’alarme HB Hb.F Valeur d’entrée ampèremétrique TA État d’alarme HB...
  • Page 63 Schéma fonctionnel du calibrage HB en mode ZC - BF - HSC Puissance Valeur des sorties Ou.P dans le de réglage calibrage Ou.P Hb.Pw Valeur d’entrée Lecture Seuil d’alarme ampèremétrique TA TA dans le × à la sortie activée calibrage HB A.Hb Hb.tA I.on...

  • Page 64: Schéma Fonctionnel Du Calibrage Hb Pour Les Lampes Infrarouges

    Schéma fonctionnel du calibrage HB pour les lampes infrarouges Valeur des sorties de réglage Puissance Calibrage HB Calibrage HB Ou.P Ou.P avec lampe IR avec lampe IR 100 % Ir.tA.0 Ir.tV.0 Valeur d’entrée ampèremétrique TA à la sortie activée Puissance Calibrage HB Calibrage HB I.on Ou.P...

  • Page 65: Validation Des Alarmes

    Voir paragraphe « 3.13.1. Validation des alarmes ». 3.14.2. Fonctionnalité de l’alarme HB Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Alarms → 1081 05.04.01 HB alarm → Hb.F_1 MainMenu → E1 → Alarms →...

  • Page 66: Temps D'attente Pour L'intervention De L'alarme Hb

    12.03.05 Bit → BIT_CALIB_HB_3 Ce bit permet d’activer la fonction de calibrage du seuil d’alarme pour le module GPC-M, GPC-E1 et GPC-E2, en fonction de l’adresse utilisée. Noter qu’en cas de charge triphasée, il est possible de définir une valeur différente pour les seuils d’alarme A.Hb. De cette manière, une charge triphasée déséquilibrée peut être traitée sans problème.

  • Page 67: Pourcentage De Seuil D'alarme Hb

    3.14.6. Pourcentage de seuil d’alarme HB Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Alarms → 1761 05.04.04 HB alarm → Hb.P_1 MainMenu → E1 → Alarms → Float ■ Hb.P...

  • Page 68: Calibrage Hb Avec Lampe Ir (Courant)

    3.14.10. Calibrage HB avec lampe IR (courant) Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Alarms → 1782 05.04.08 HB alarm → Ir.tA.0_1 MainMenu → E1 → Alarms → Float ■...
  • Page 69 Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description Le paramètre définit le calibrage HB lors de l’utilisation de lampes IR. Le tableau suivant montre la correspondance entre l’acronyme et le pourcentage de courant de conduction.

  • Page 70: Calibrage Hb Avec Lampe Ir (Tension)

    3.14.11. Calibrage HB avec lampe IR (tension) Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Alarms → 1469 05.04.18 HB alarm → Ir.tV.0_1 MainMenu → E1 → Alarms → Float ■...

  • Page 71: Seuil D'alarme Hb En Fonction De La Puissance Sur La Charge

    Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description Le paramètre définit le calibrage HB lors de l’utilisation de lampes IR. Le tableau suivant montre la correspondance entre l’acronyme et le pourcentage de tension de conduction.

  • Page 72: État D'alarme Hb (Configuration Monophasée Ou Ta Phase 1 Configuration Biphasée Ou Triphasée)

    État d’alarme HB (configuration monophasée ou TA phase 1 configuration biphasée ou triphasée) Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Expert → 1100 Bit → BIT_STATUS_HB_1 BIT_ MainMenu → E1 → Expert →...

  • Page 73: État Des Alarmes Alstate Pour Les Charges Monophasées Et La Phase 1 Des Charges Triphasées

    État des alarmes ALSTATE pour les charges monophasées et la phase 1 des charges triphasées Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Status → 1536 ALSTATE_1 ALS- MainMenu → E1 → Status →...

  • Page 74: No_Current

    NO_CURRENT I.VF 3.15.1. Activation des alarmes POWER_FAULT Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Alarms → 1684 05.07.01 PF alarms → hd.2_1 MainMenu → E1 → Alarms → Unsigned ■...

  • Page 75: État 3 (Status3)

    3.15.2. Fréquence de mise à jour SSR_SHORT Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → Global → Alarms → Unsigned ■ dG.t 1685 16 bits 05.07.03 Global sec. PF alarms → dG.t Short Le paramètre définit la fréquence de mise à...

  • Page 76: État D'alarme Ssr_Short (Configuration Monophasée Ou Ta Phase 1 Configuration Biphasée Ou Triphasée)

    3.15.6. État d’alarme SSR_SHORT (configuration monophasée ou TA phase 1 configuration biphasée ou triphasée) Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Expert → 1120 BIT_ Bit → BIT_STATUS_SSR_SHORT_1 STA- MainMenu → E1 → Expert →...

  • Page 77: État D'alarme No_Voltage (Configuration Mono- Phasée Ou Ta Phase 1 Configuration Biphasée Ou Triphasée)

    État d’alarme NO_VOLTAGE (configuration monophasée ou TA phase 1 configuration biphasée ou triphasée) Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Expert → 1123 Bit → BIT_STATUS_NO_VOLTAGE_1 BIT_ MainMenu → E1 → Expert →...

  • Page 78: État D'alarme No_Current (Configuration Mono- Phasée Ou Ta Phase 1 Configuration Biphasée Ou Triphasée)

    État d’alarme NO_CURRENT (configuration monophasée ou TA phase 1 configuration biphasée ou triphasée) Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Expert → 1126 Bit → BIT_STATUS_NO_CURRENT_1 BIT_ MainMenu → E1 → Expert →...

  • Page 79: 3.16. Alarmes Pour La Protection Thermique

    3.16. Alarmes pour la protection thermique Chaque module de puissance SSR du contrôleur de puis- Les températures .Ntc.SSR et In.Ntc.AIR.Max1 .Max1 sance avancée possède : peuvent être réinitialisées avec la commande appropriée. • un capteur de température pour le dissipateur ther- mique interne ;...

  • Page 80: Valeur De La Température Du Dissipateur Ssr

    3.16.1. Valeur de la température du dissipateur SSR Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Expert → 1679 Status → In.Ntc.SSR_1 MainMenu → E1 → Expert → In.Ntc. Float 2703 16 bits °C...

  • Page 81: Valeur De La Température Maximale Du Dissipateur Rss

    MainMenu → E2 → Expert → 4425 Status → In.Ntc.AIR.Max2_3 Le paramètre indique la température maximale de la carte d’alimentation détectée par le capteur de température dans l’air de GPC-M, GPC-E1 et GPC-E2. Les différences sont : indique la valeur de température maximale depuis la dernière remise à zéro.

  • Page 82: Lecture De L'état (Status4)

    3.16.7. Lecture de l’état (STATUS4) Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → 1658 01.02.19 Status → STATUS4_1 MainMenu → E1 → STA- Unsigned 2682 16 bits 01.03.19 TUS4 Status → STATUS4_2 Short MainMenu →...

  • Page 83: 3.17. Alarmes Fuse_Open Et Short_Circuit_Current

    3.17.1. Nombre de redémarrages automatiques Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → Global → Unsigned ■ 1480 16 bits 08.01.01 Fr.n...

  • Page 84: 3.18. Description Générale Des Sorties

    Dans la configuration standard, ces sorties remplissent la pondant out.x = 0. fonction d’alarme HB pour les GPC-M, GPC-E1 et GPC-E2, L’état des sorties OUT1...OUT10 peut être acquis par com- respectivement. munication série en utilisant les variables à bit.
  • Page 85 Ct.1_1 * OUT1 Durée du État cycle rL.2_1 Attribution Ct.2_1 ** du signal de référence État Signaux de rL.3_1 référence rL.1_1 BIT_STATUS_ OUT2 GPC-M rL.2_1 OUT2 État rL.3_1 rL.5_1 rL.4_1 rL.5_1 rL.6_1 État rL.4_1 État BIT_STATUS_ OUT3 OUT3 rL.6_1 Durée du État...

  • Page 86: 3.19. Attribution Des Signaux De Référence Aux Sorties

    3.19. Attribution des signaux de référence aux sorties 3.19.1. Attribution du signal de référence Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description 1184 06.01.01 MainMenu → M → Outputs → rL.1_1 Unsigned MainMenu → E1 → Outputs → rL.1_2 ■...
  • Page 87 Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description Le paramètre définit l’attribution de la valeur d’un autre paramètre, ou d’une fonction de paramètres, au signal de référence rL.x, avec x variant de 1 à 6. Le signal de référence doit être compris comme un état interne.

  • Page 88: Durée Du Cycle Out

    3.19.2. Durée du cycle OUT Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Outputs → Ct.1_1 1033 06.01.07 voir ■ Ct.1 MainMenu → E1 → Outputs → Ct.1_2 2057 16 bits 06.02.07...

  • Page 89: État Rl

    Bit → BIT_STATUS_RL6_2 MainMenu → E2 → Expert → 4113 Bit → BIT_STATUS_RL6_3 Le bit indique l’état des signaux de référence rL.1...rL.6 des modules GPC-M, GPC-E1 et GPC-E2, en fonction de l’adresse utilisée. Options : = Signal désactivé = Signal actif...

  • Page 90: Attribution De La Sortie Physique

    GPC-E1. Dans la configuration triphasée, l’état de la sortie physique OUT1 est copié. out.3 n’est disponible qu’avec la présence du GPC-E2. Dans la configuration triphasée, l’état de la sortie physique OUT1 est copié.

  • Page 91: Masques D'état Des Alarmes Pour La Sortie Custom

    3.19.6. Masques d’état des alarmes pour la sortie custom 9 Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → Global → Expert → Unsigned ■ 1934 16 bits Global 4095 OCM.9_1 Output Custom → OCM.9_1 Short MainMenu →...

  • Page 92: Réinitialisation De L'état À La Dernière Activation De Out9 Custom

    3.19.8. Réinitialisation de l’état à la dernière activation de OUT9 custom Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description BIT_ MainMenu → Global → Expert → RESET_ 1134 Global Bit → BIT_RESET_OUT9_CUSTOM OUT9_ CUSTOM Le bit réinitialise l’état à la dernière activation de la sortie personnalisée 9.

  • Page 93: État Rl.x (Maskout_Out)

    3.19.11. État rL.x (MASKOUT_OUT) Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MASK_ MainMenu → Global → Status → Unsigned 1688 16 bits 01.01.10 Global MASK_OUT Short Les bits du paramètre indiquent l’état des sorties physiques.

  • Page 94: Status4 Mémorisé Avec Activation De La Sortie Custom

    3.19.13. STATUS4 mémorisé avec activation de la sortie custom Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → Global → Expert → Output 1323 Custom → STATUS4_FOR_OUT09_1 STATUS4_ MainMenu → Global → Expert → Output...

  • Page 95: 3.20. Sorties Analogiques

    3.20. Sorties analogiques Le contrôleur de puissance avancé dispose de 3 sorties analogiques optionnelles qui permettent de retransmettre la valeur des grandeurs analogiques. La valeur technique de la grandeur est limitée aux valeurs d’échelle définies et un reparamétrage est appliqué en fonction du type de sortie sélectionné.

  • Page 96: Type De Sortie Analogique

    3.20.1. Type de sortie analogique Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → Global → Unsigned ■ 1889 16 bits 06.05.01 tP.AO1 Global Outputs → Analog output1 → tP.A01 Short MainMenu → Global →...

  • Page 97: Attribution De Référence De La Sortie Analogique

    I.VF (tension de ligne) du GPC-M 6553,5 I.VF (tension de ligne) du GPC-E1 6553,5 I.VF (tension de ligne) du GPC-E2 6553,5 Ld.V (tension sur la charge) du GPC-M 6553,5 Ld.V (tension sur la charge) du GPC-E1 6553,5 Ld.V (tension sur la charge) du GPC-E2 6553,5 Ld.V.t (tension sur la charge triphasée)

  • Page 98: Limite Inférieure D'échelle De La Sortie Analogique

    3.20.3. Limite inférieure d’échelle de la sortie analogique Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → Global → Float ■ 1895 16 bits 06.05.03 LS.A01 Global s.p. Outputs → Analog output1 → LS.AO1 (####,#) MainMenu →...

  • Page 99: Valeur De La Sortie Analogique

    3.20.6. Valeur de la sortie analogique Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → Global → Float 1901 16 bits 01.01.11 Out.A01 Global Status → OUT.A01 (####,#) MainMenu → Global → Float 01.01.12 Out.A02 Global...

  • Page 100: Schéma Fonctionnel Des Contrôles

    Limitation du courant RMS hd.5_x Gradient pour Fu.tA_x Ø Entrée numérique 3 la sortie de In.Pwm3 contrôle G.Out_x Puissance issue de GPC-M FW_POWER BIT_SOFTWARE_ON_OFF_x STATUS_W_x Puissance issue de dIG1, dIG.2, dIG.3, dIG.4 GPC-E1 FW_POWER Puissance issue de GPC-E2 Ou.P_x FW_POWER avec x = 1...3...

  • Page 101: Puissance De Référence

    Indice Sélection Puissance de l’entrée analogique 1 (In.A1) Puissance de l’entrée numérique 1 (In.Pwm1) Puissance issue de GPC-M (FW_POWER). Avec un fonctionnement « esclave » du module : • La puissance de référence d’un module « esclave » en fonctionnement automatique est la puissance d’un module « maître » en fonctionnement automatique ou manuel.

  • Page 102: Pourcentage De La Puissance De Sortie

    3.21.4. Pourcentage de la puissance de sortie Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Controls → P.PEr_1 1789 07.02.03 Float ■ P.PEr MainMenu → E1 → Controls → P.PEr_2 2813 16 bits 07.03.03...

  • Page 103: 3.22. Contrôle Automatique - Manuel

    « 3.21.2. Valeur de la puissance de sortie »). 3.22.1. Puissance manuelle Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Controls → 1276 07.02.01 MANUAL_POWER_1 MainMenu → E1 → Controls → Float ■...

  • Page 104: État (Status_W)

    3.22.3. État (STATUS_W) Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Controls → 1329 07.02.14 STATUS_W_1 MainMenu → E1 → Controls → STA- Unsigned ■ 2353 16 bits 07.03.14 TUS_W Short STATUS_W_2 MainMenu →...

  • Page 105: Activation De La Correction Manuelle Et De La Mémori- Sation De La Puissance Manuelle

    3.23.3. Activation de la correction manuelle et de la mémorisation de la puissance ma- nuelle Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description Unsigned MainMenu → Global → Controls → SP.r ■ 1042 16 bits 07.01.01...

  • Page 106: 3.25. Arrêt Du Logiciel

    3.25.1. Allumage / arrêt du logiciel Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Expert → 1035 12.01.02 Bit → IT_SOFTWARE_ON_OFF_1 BIT_SOF- MainMenu → E1 → Expert →...

  • Page 107: 3.26. Autres Fonctionnalités

    3.26. Autres fonctionnalités 3.26.1. Compteur d’heures de fonctionnement Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Status → OH.c_1 1420 01.02.13 Unsigned ■ 2444 32 bits 01.03.13 OH.c MainMenu → E1 → Status → OH.c_2 MainMenu →...

  • Page 108: 3.27. Mode De Gestion De La Puissance

    3.27. Mode de gestion de la puissance Le contrôleur de puissance avancé module la distribution Le paramètre bF.Cy définit le nombre minimal de cycles de de la puissance selon deux modes : conduction, qui peut être réglé de 1 à 10. •...

  • Page 109: Activation Des Modes D'amorçage

    3.27.1. Activation des modes d’amorçage Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Power controls → 1727 09.01.01 hd.5_1 MainMenu → E1 → Power controls → Unsigned voir ■ hd.5 2751 16 bits 09.02.01...

  • Page 110: Limite Maximale Du Courant Rms À Plein Régime

    4803 09.03.02 Fu.tA_3 Le paramètre fixe la limite maximale du courant RMS à plein régime. La valeur par défaut dépend de la taille du contrôleur : Taille Défaut GPC-M, GPC-E1, GPC-E2 40 A 40,0 60 A 60,0 100 A 100,0...

  • Page 111: 3.28. Softstart Ou Rampe D'allumage

    3.28.1. Phase maximale de la rampe de démarrage progressif de phase Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Power controls → 1654 09.01.04 PS.Hi_1 MainMenu → E1 → Power controls →...

  • Page 112: Temps Minimal De Non-Conduction Pour La Réactivation De La Rampe

    Le paramètre fixe la limite maximale du courant de crête pendant la rampe de démarrage progressif de phase. La valeur par défaut dépend de la taille du contrôleur : Taille Défaut GPC-M, GPC-E1, GPC-E2 40 A 110,0 60 A 170,0...

  • Page 113: Redémarrage De La Rampe De Démarrage Progressif De Phase

    3.28.5. Redémarrage de la rampe de démarrage progressif de phase Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Expert → Bit → 1132 BIT_SOFTSTART_RESTART_1 BIT_ MainMenu → E1 → Expert → Bit →...

  • Page 114: 3.29. Delay Triggering Ou Retard D'amorçage

    être réglé dans le paramètre dL.t. 3.29.1. Delay Triggering Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Power controls → 1732 09.01.08 dL.t_1 MainMenu → E1 → Power controls →...

  • Page 115: 3.30. Fonctionnalité De Changement D'amorçage Automatique

    = Activation de la fonctionnalité de Firing Change à partir de la communication série. Indice +32 = GPC-E1 suit GPC-M (ne s’applique que si GPC-E1 est activé). Indice +64 = GPC-E2 suit GPC-M (ne s’applique que si GPC-E2 est activé).

  • Page 116: Seuil De Courant Pour Activer Le Firing Change

    3.30.2. Seuil de courant pour activer le Firing Change Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Power controls → 1926 09.04.02 FC.thr_1 MainMenu → E1 → Power controls → Float ■...

  • Page 117: État De Firing Change Imposé Par La Série

    3.30.5. État de Firing Change imposé par la série Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Expert → Virtual → 1921 SERIAL_FC_1 MainMenu → M → Expert → Virtual →...

  • Page 118: 3.31. Modalité De Feedback

    (réf. Document guide d’installation La valeur de la tension maintenue sur la charge est égale au GPC). résultat de la formule rif.V × Ou.P [%] / 100) et est contenue dans le registre Modbus 757.

  • Page 119: Activation Du Mode De Feedback

    3.31.1. Activation du mode de feedback Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Power controls → 1732 09.01.10 hd.6_1 MainMenu → E1 → Power controls → Unsigned ■ hd.6 2756 16 bits 09.02.10...

  • Page 120: Correction Maximale Du Feedback De Puissance

    3.31.4. Correction maximale du feedback de puissance Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Power controls → 1757 09.01.12 Cor.P_1 MainMenu → E1 → Power controls → Float ■ Cor.P...

  • Page 121: Vitesse De Réponse Du Feedback

    3.31.8. Vitesse de réponse du feedback Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Power controls → 1765 09.01.17 Fb.lt_1 MainMenu → E1 → Power controls → Float ■ Fb.lt 2813 16 bits 09.02.17...

  • Page 122: 3.32. Gestion De La Puissance Heuristique

    MainMenu → Global → Powers → hd.3 Short Le paramètre définit la capacité de gestion de la puissance heuristique de GPC-M, GPC-E1 et GPC-E2. Le réglage hd.3 = 0 désactive la gestion de la puissance heuristique pour tous les modules.

  • Page 123: 3.33. Gestion Des Puissances Hétérogènes

    MainMenu → Global → Powers → hd.4 Short Le paramètre définit la capacité de gestion de la puissance hétérogène de GPC-M, GPC-E1 et GPC-E2. Le réglage hd.4 = 0 désactive la gestion de la puissance hétérogène pour tous les modules.

  • Page 124: 3.34. Gestion De L'instrument Virtuel

    Le paramètre définit la gestion des entrées à partir de la série. Le tableau montre la correspondance entre les bits et les entrées. Entrées In.A1 In.A2 In.A3 REMARQUE : Les entrées In.A1, In.A2 et In.A3 ne sont valables que pour le GPC-M. mini...maxi : 0...2047 81901A « MSW_GPC-40/600A »_03-2021_FRA_pag. 122...

  • Page 125: Gestion Des Sorties À Partir De La Série

    3.34.3. Gestion des sorties à partir de la série Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → Global → Expert → Unsigned ■ 1249 16 bits 10.01.05 S.Ou Global Virtual → S.Ou Short Le paramètre définit la gestion des sorties à...

  • Page 126: Tableau Des Adresses Des Registres Virtuels

    Tableau des adresses des registres virtuels Adresse Nœud Adresse Paramètre Ressource activée Format Nom du registre unique Multi-nœud Seuil d’alarme AL1 pour le GPC-M 1365 word SERIAL_AL1_1 Seuil d’alarme AL2 pour le GPC-M 1366 word SERIAL_AL2_1 Seuil d’alarme AL3 pour le GPC-M...

  • Page 127: 3.35. Informations Sur Le Matériel Et Le Logiciel

    être identifiés et leur fonctionnement peut être contrôlé en accédant aux registres d’informations. 3.35.1. Code de la version du logiciel Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description Float 1146 16 bits 02.01 Global MainMenu → Global → Info → UPd (###,##) Le registre indique la version du logiciel (version_major.version_minor).

  • Page 128: Codes De Configuration Du Matériel 1

    16 bits 02.06 C.Hd4 Global MainMenu → Global → Info → C.Hd4 Short Le registre indique la configuration du matériel (taille) de GPC-M, GPC-E1 et GPC-E2, en fonction de l’adresse choisie. Options : Configuration no power 40 A 60 A 100 A...

  • Page 129: Version Du Micrologiciel De La Carte Fieldbus

    3.35.5. Version du micrologiciel de la carte Fieldbus Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description Float MainMenu → Global → Info → UPd.F 1717 16 bits 02.10 UPd.F Global (###,##) Le registre indique la version du micrologiciel de la carte Fieldbus.

  • Page 130: Statut Du Cavalier / Commutateur Dip

    3.35.9. Statut du cavalier / commutateur DIP Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → Global → Info → Unsigned JUMPER_ 1370 16 bits 02.07 Global STATUS JUMPER_STATUS Short Le registre indique l’état des cavaliers / commutateurs DIP. L’état de chaque cavalier / commutateur DIP peut déterminer une configuration spécifique.

  • Page 131: État Des Commutateurs Dip Virtuels

    16 bits deviceID Global Short Le registre indique l’identifiant de l’appareil (GPC) au sein du réseau de communication Modbus. 3.35.14. Fonctionnement des LED L’état des LED RN, ER, DI1, DI2, O1, O2, O3, BUT suit l’état du paramètre correspondant, avec les exceptions suivantes :...

  • Page 132: Fonction Led Rn - Er - Di1 - Di2

    Indice Fonction associée à la LED MAN/AUTO contrôleur Répétition de l’entrée numérique INDIG1 Dialogue en série 1 État de OUT 2 GPC-M Répétition de l’entrée numérique INDIG2 État d’erreur Dialogue en série 2 Répétition de l’entrée numérique INDIG3 Répétition de l’entrée numérique INDIG4 En augmentant l’indice de +16, la LED clignote si elle est active (sauf l’indice 8).

  • Page 133: Fonction Des Led O1 - O2 - O3

    3.35.16. Fonction des LED O1 - O2 - O3 Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description Unsigned MainMenu → Global → Leds → Ld.5 ■ 1646 16 bits 06.08.05 Ld.5 Global Short Unsigned ■...

  • Page 134: État (Status)

    3.35.19. État (STATUS) Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Status → STATUS_1 1491 01.02.15 Unsigned STATUS MainMenu → E1 → Status → STATUS_2 2515 16 bits 01.03.15 Short 4563 01.04.15...

  • Page 135: État 2 (Status2)

    3.35.21. État 2 (STATUS2) Adresse Menu Acro- Format Menu GF_eXpress Nœud Multi- GPC-OP nyme unique nœud Description MainMenu → M → Status → STATUS2_1 1656 01.02.17 Unsigned 2680 01.03.17 MainMenu → E1 → Status → STATUS2_2 16 bits STATUS2 Short 4728 01.04.17...

  • Page 136: 3.36. Fonctionnalité De La Touche

    3.36. Fonctionnalité de la touche La touche du contrôleur de puissance avancé permet de Exemple d’utilisation de la touche modifier l’état de l’appareil. Pour activer le calibrage de l’alarme HB, en partant du fonc- Une longue pression sur la touche change l’état ; la durée tionnement normal (LED RN clignotante, LED BUT éteinte) : de la pression détermine ce que sera le nouvel état.

  • Page 137: Exemples Et Notes Applicatives

    EXEMPLES ET NOTES APPLICATIVES 4.1. Configuration des paramètres LS.A1/LS.A2/LS.A3 et HS.A1/HS.A2/HS.A3 4.1.3. Intervalle de tension d’entrée Les valeurs par défaut (LS.A1/LS.A2/LS.A3 = 0,0 et HS.A1/HS.A2/HS.A3 = 100,0) peuvent être modifiées pour limitée vers le haut obtenir des attributions différentes entre la valeur physique d’entrée (V ou mA) et la valeur technique (In.A1/In.A2/In.A3).

  • Page 138: Utilisation D'une Fonction Associée À L'entrée Numérique Et Via La Série

    305, bit 4 puissance (Man.P) de test. FRONT ENTRÉE NUMÉRIQUE ou au Power-On ÉTAT ENTRÉE NUMÉRIQUE ÉTAT A/B GPC-M ÉCRITURE SÉRIELLE ÉTAT A/B GPC-M ÉTAT A/B SÉRIEL GPC-M ÉTAT A/B GPC-E1 ÉCRITURE SÉRIELLE ÉTAT A/B GPC-E1 ÉTAT A/B SÉRIEL GPC-E1 ÉTAT A/B...

  • Page 139: Utilisation De L'entrée Numérique 1 Pour Permettre Le Démarrage Du Logiciel

    La fonction d’arrêt du logiciel (OFF) peut être utilisée en cas de panne ou d’urgence en réinitialisant la commande de pilotage des résistances de chauffage. ÉTAT ENTRÉE NUMÉRIQUE 1 ÉTAT ON/OFF GPC-M logique ÉCRITURE SÉRIELLE ON/OFF GPC-M ÉTAT ON/OFF GPC-E1 logique ÉCRITURE SÉRIELLE ON/OFF GPC-E1 ÉTAT ON/OFF GPC-E2 logique ÉCRITURE SÉRIELLE...

  • Page 140: Alarmes

    4.4. Alarmes 4.4.1. Alarmes génériques AL1...AL8 Les alarmes génériques AL1…AL8 peuvent être principale- ment de 4 types, décrits ci-après : Alarme absolue de type normal Alarme absolue de type normal (AL.1 inverse et absolue, AL.2 directe et absolue). Deux seuils d’alarme sont réglés, AL.1 (seuil inférieur) et AL.2 (seuil supérieur), auxquels correspondent deux diffé- AL.2 rentes valeurs d’hystérésis, Hy.1 (positive) et Hy.2 (néga-...

  • Page 141: Alarme Hb

    4.4.2. Alarme HB • Hb.t = 60 sec. et durée du cycle de la sortie de régula- tion = 10 sec., L’alarme HB (Heater Break Alarm) permet d’identifier la rup- • puissance fournie à 60 %, ture ou l’interruption de la charge par la mesure du courant l’alarme sera active après 100 secondes (sortie ON pendant fourni, obtenue au moyen d’un transformateur ampèremé- 6 secondes à...

  • Page 142: Gestion De La Puissance Heuristique

    Si Ou.P_1 = 100 %, Ou.P_2 = 100 % et Ou.P_3 = 100 % on Remarque : La fonction n’est disponible que pour a Ou.P = 200 %. le modèle 3PH de GPC, avec contrôle séparé de Étant donné que Ou.Ptot > 100 % on a alors : trois charges monophasées. •...

  • Page 143: Utilisation Du Clavier Gfw/Gpc-Op

    La LED est allumée lorsque le GPC est en mode manuel. Verte La LED est allumée pendant la distribution de la puissance. La LED s’allume lorsque le GPC a atteint une condition de limite de courant (si ILIM Rouge elle est activée). En fonctionnement normal, cette LED est éteinte.

  • Page 144: Opérations

    HOME. tion de l’état est affichée. Informations complémentaires selon le type de para- Le mot de passe saisi restera valide jusqu’à ce que le GPC- mètre : OP soit déconnecté du GPC ou que l’on appuie sur les • Paramètre numérique : les valeurs par défaut, mini- touches HOME ou ALARM.

  • Page 145: Modification D'un Paramètre Numérique

    ALARM 1 of 3 Pour modifier un paramètre numérique (uniquement s’il est STATUS4 bit1 GPC-E1 de type R/W), procéder comme suit : Appuyer sur la touche E lorsque le paramètre que l’on TEMPERATURE SENSOR souhaite modifier est affiché. OVER HEAT Le curseur est activé, avec des couleurs inversées, sur...

  • Page 146: Structure Du Menu

    5.4. Structure du menu 5.4.1. Menu principal et menu de 2ème niveau 00 CURRENT LIMIT page 145 00.01 CURRENT LIMIT M 01 STATUS page 145 00.02 CURRENT LIMIT E1 01.01 STATUS GLOBAL 00.03 CURRENT LIMIT E2 01.02 STATUS M 01.03 STATUS E1 01.04 STATUS E2 02 INFO 02.01 UPd: sw version...

  • Page 147: Current Limit - Menu De 3Ème Niveau

    5.4.2. 00 CURRENT LIMIT - Menu de 3ème niveau 00.01 CURRENT LIMIT M 00.02 CURRENT LIMIT E1 00.03 CURRENT LIMIT E2 08.01 SETTINGS 08.01 SETTINGS 08.01 SETTINGS 5.4.3. 01 STATUS - Menu de 3ème niveau 01.01 STATUS GLOBAL 01.01.01 Ld.V.t: load voltage 01.01.02 Ld.A.t: load current 01.01.03 Ld.P.t: load power 01.01.04 Ld.I.t: load imped.

  • Page 148: Comms - Menu De 3Ème Niveau

    5.4.4. 03 COMMS - Menu de 3ème niveau 03.01 SETTINGS GLOBAL 03.02 SETTINGS M 03.03 SETTINGS E1 03.01.01 bAu: baud rate 1 03.02.01 C.E.m: comm err mode 03.03.01 C.E.m: comm err mode 03.01.02 PAr: parity 1 03.02.02 C.E.P: comm err powr 03.03.02 C.E.P: comm err powr 03.01.03 bAu.2: baud rate 2 03.01.04 PAr.2: parity 2...

  • Page 149: Alarms - Menu De 3Ème Niveau

    04.17 DIGITAL GLOBAL 04.17.01 dIG.1: dig1 function 04.17.02 dIG.2: dig1 function 04.17.03 dIG.3: dig3 function 04.17.04 dIG.4: dig4 function 04.17.05 tP.dIG: input type 04.17.06 Ft.PWm1: time filter 04.17.07 Ft.PWm2: time filter 04.17.08 Ft.PWm3: time filter 04.17.09 PWm.t1: timeout 04.17.10 PWm.t2: timeout 04.17.11 PWm.t3: timeout 5.4.6.

  • Page 150: Outputs - Menu De 3Ème Niveau

    05.04 HB M 05.05 HB E1 05.06 HB E2 05.04.01 Hb.F: functions 05.05.01 Hb.F: functions 05.06.01 Hb.F: functions 05.04.02 Hb.t: time delay 05.05.02 Hb.t: time delay 05.06.02 Hb.t: time delay 05.04.03 A.Hb.1: threshold 05.05.03 A.Hb.1: threshold 05.06.03 A.Hb.1: threshold 05.04.04 Hb.P: percentage 05.05.04 Hb.P: percentage 05.06.04 Hb.P: percentage 05.04.05 Hb.tA: calibration...

  • Page 151: Controls - Menu De 3Ème Niveau

    06.08 LED 06.08.01 Ld.St: RN function 06.08.02 Ld.2 ER function 06.08.03 Ld.3 DI1 function 06.08.04 Ld.4 DI2 function 06.08.05 Ld.5 O1 function 06.08.06 Ld.6 O2 function 06.08.07 Ld.7 O3 function 06.08.08 Ld.8 BUT function 5.4.8. 07 CONTROLS - Menu de 3ème niveau 07.01 SETTINGS GLOBAL 07.01.01 SP.r: manual p.

  • Page 152: Power Controls - Menu De 3Ème Niveau

    5.4.10. 09 POWER CONTROLS - Menu de 3ème niveau 09.01 SSR MODE M 09.02 SSR MODE E1 09.03 SSR MODE E2 09.01.01 Hd.5: firing enabl 09.02.01 Hd.5: firing enabl 09.03.01 Hd.5: firing enabl 09.01.02 FU.tA: max current 09.02.02 FU.tA: max current 09.03.02 FU.tA: max current 09.01.03 bF.Cy: BF cycles 09.02.03 bF.Cy: BF cycles...

  • Page 153: Custom Map - Menu De 3Ème Niveau

    5.4.12. 11 CUSTOM MAP - Menu de 3ème niveau 11.01 SETTINGS 11.01.01 CustomVar1 11.01.02 CustomVar2 11.01.03 CustomVar3 … 11.01.119 CustomVar119 11.01.120 CustomVar120 5.4.13. 12 COMMANDS - Menu de 3ème niveau 12.01 COMMANDS M 12.01.01 Power mode 12.01.02 Software On/Off 12.01.03 Reset AL1…AL8 12.01.04 Reset PF alarms 12.01.05 HB calib 12.01.06 Feedback calib...

  • Page 154: Accessoires

    Logiciel GF_eXpress sur CD-ROM, convertisseur USB/485/TTL complet avec câbles de GF_eXK-2-0-0 F049095 raccordement au PC, Geflex, GTF, GFW et instrument. Panneau de programmation pour les contrôleurs de puissance GFW/GPC. F068952 GFW/GPC-OP Écran LCD 5 lignes pour 21 caractères, clavier pour le rappel et le paramétrage.
  • Page 156 GEFRAN spa via Sebina, 74 25050 Provaglio d’Iseo (BS) Italy Tél. : +39 0309888.1 Fax : +39 0309839063 info@gefran.com http://www.gefran.com...

Ce manuel est également adapté pour:

81901aMsw gpc-40/600a

Table des Matières
