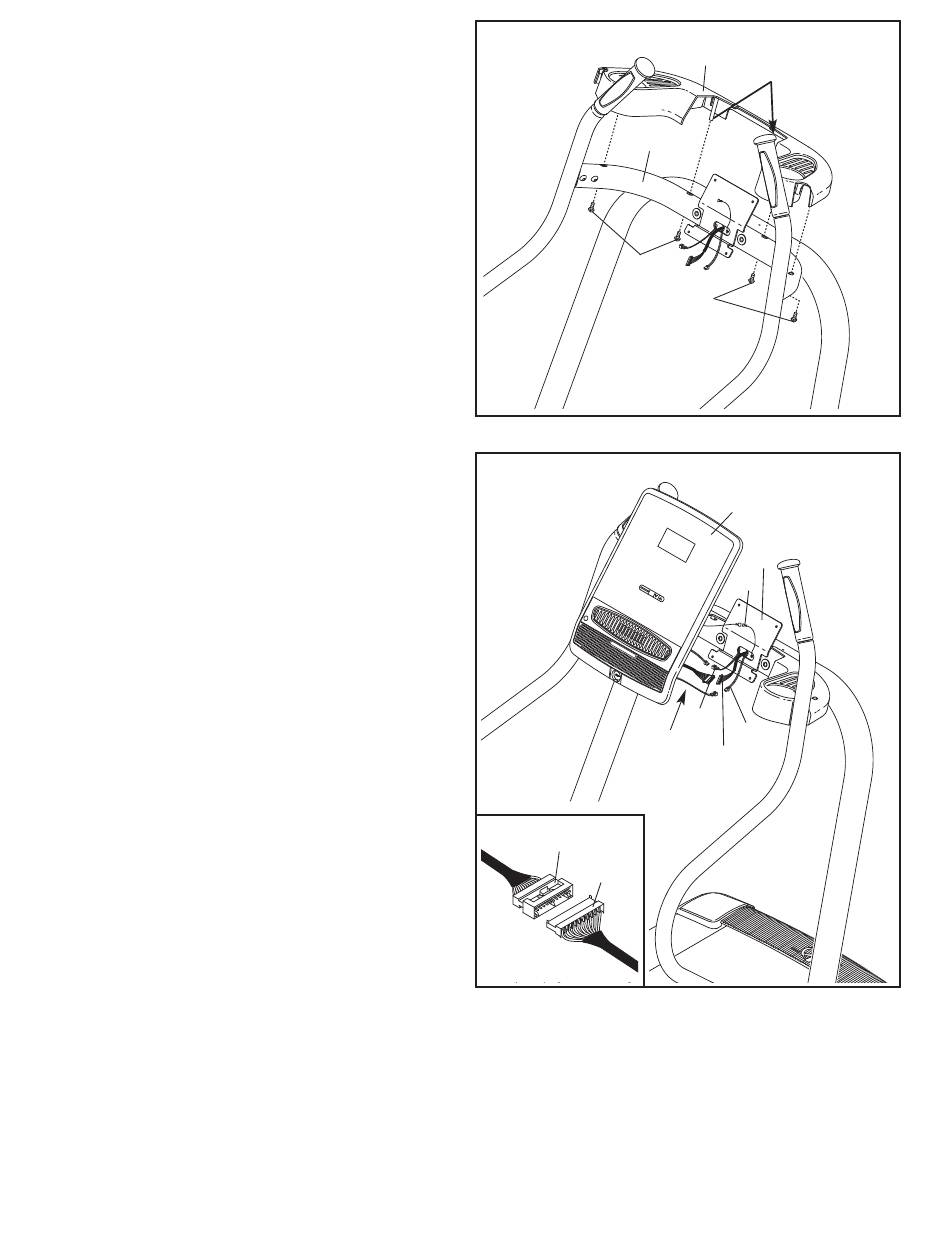

7. Glissez le Plateau dʼAccessoires (86) sur lʼÉtrier
(88). Insérez partiellement les deux languettes
indiquées, puis insérez partiellement les autres
languettes par la suite. Ensuite, poussez à fond
les autres languettes. Veillez à ne pas rompre
les languettes.
Attachez le Plateau dʼAcessoires (86) à lʼÉtrier
(88) à lʼaide quatre Vis de #8 x 3/4" (1).
Engagez chacune des quatre Vis avant dʼen
serrez lʼune ou lʼautre. Ne serrez pas les Vis
à lʼexcès.
8. Demandez à une personne de tenir la Console
(84) près de lʼÉtrier (88).
Reliez le Fil du Montant (72), les Fils du Pouls
Gauche et Droit (70, 71) et le Fil de Terre de la
Console (89) aux fils émergeant de la Console
(84). Référez-vous au schéma en encadré.
Les connecteurs doivent glisser facilement
lʼun dans lʼautre de façon quʼils sʼemboîtent
complètement. Si tel nʼest pas le cas, re-
tournez lʼun des connecteurs et essayez de
nouveau. SI LES CONNECTEURS NE SONT
PAS RELIES CORRECTEMENT, LA
CONSOLE PEUT ÊTRE ENDOMMAGÉE
LORS DE LA MISE SOUS TENSION.
Insérez lʼexcédent du fil dans la Console (84).
7
88
1
8
Fils de
Console
Fil de la Console
72
10
86
Languettes
1
84
88
89
70
71
72
la
