C O U P E Z L ' A L I M E N TAT I O N D E G A Z E T
L'ALIMENTATION ÉLECTRIQUE AVANT DE
PROCÉDER À L'ENTRETIEN DU FOYER.
ATTENTION : Lors de l'entretien des contrôles, assurez-vous
d'identifi er chacun des fi ls avant de les débrancher. Une
réinstallation incorrecte des fi ls peut occasionner un mauvais
fonctionnement et être dangereux. Assurez-vous que le foyer
fonctionne adéquatement une fois l'entretien terminé. Ce
foyer et son système d'évacuation devraient être inspectés
avant la première utilisation et au moins une fois l'an par un
technicien de service qualifi é. L'espace entourant le foyer
doit être gardé propre et libre de matériaux combustibles,
d'essence ou autres liquides et vapeurs infl ammables. Les
apports d'air comburant et d'air de ventilation ne doivent pas
être obstrués.
1. Pour nettoyer le brûleur principal et la veilleuse adéquate-
ment, il faut retirer les bûches afi n de dégager les deux
ensembles.
2. Gardez le compartiment des contrôles, le brûleur, les
bûches, les volets d'air et l'espace entourant les bûches
propres en brossant ou en passant l'aspirateur, au moins
une fois l'an.

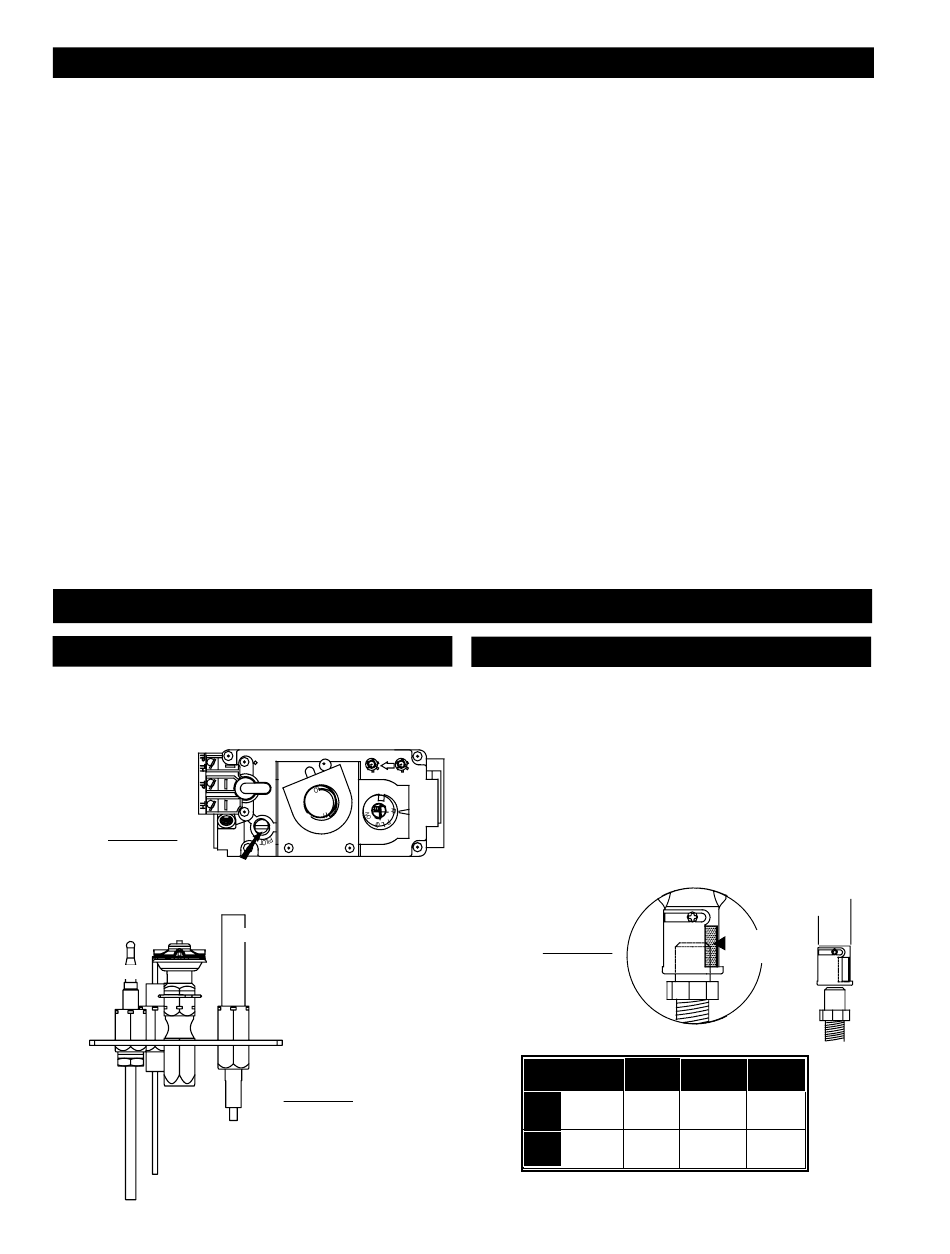

RÉGLAGE DE LA VEILLEUSE
Ajustez la vis de la veilleuse pour obtenir une fl amme de
taille normale. Tournez vers la droite pour réduire l'apport
de gaz.
FIGURE 66
VEILLEUSE
THERMOCOUPLE
FLAMME DOIT
ENVELOPPER LA
PARTIE SUPÉRIEURE
DU THERMOCOUPLE
& THERMOPILE 3/8" À
1/2"
W415-0341 / G / 10.05.07
RÉGLAGES
VIS DE LA VEILLEUSE
THERMOPILE
FIGURE 67
ENTRETIEN
3. Assurez-vous que tous les orifi ces des brûleurs produisent
des fl ammes. Nettoyez tous les orifi ces qui n'ont pas de
fl amme ou dont la fl amme ne brûle pas adéquatement.
4. Assurez-vous que la fl amme de la veilleuse est assez
haute pour envelopper le thermocouple et la thermopile et
qu'elle atteigne le brûleur par le troisième défl ecteur.
5. Replacez les bûches nettoyées.
6. Vérifi ez si le brûleur principal allume sur tous les orifi ces
lorsque le bouton de contrôle du gaz est à "ON". Un temps
d'allumage total de 5 à 10 secondes est satisfaisant. Si
l'allumage prend plus de temps, consultez votre détaillant
Napoléon.
7. Vérifi ez si les joints d'étanchéité sur les côtés, le haut et le
bas de la porte ne sont pas brisés ou manquants. Remplacer
si nécessaire.
RÉGLAGE DU VENTURI
L'ouverture des volets d'air de chaque modèle a été préréglée
en usine selon le tableau ci-dessous. Ces réglages sont pour
des courses horizontales maximales. D'autres réglages peu-
vent être nécessaires selon le type de gaz, la confi guration de
l'évacuation et l'altitude. Plus le volet est fermé, plus la fl amme
est jaune et aura tendance à causer de la carbonisation. Plus
le volet est ouvert, plus la fl amme est bleue et plus elle a tend-
ance à se détacher des orifi ces du brûleur. La fl amme peut ne
pas être jaune immédiatement; allouez de 15 à 30 minutes
pour que la couleur fi nale de la fl amme se stabilise.
FIGURE 68
BGD33 GD33 BGD34 GD34
GN
1/32
PL
NOTE : Assurez-vous que le brûleur est bien placé
OUVERTURE DU
VOLET D'AIR
INJECTEUR
TABLEAU 5
5/16
3/16
3/16
5/8
1/2
5/16
par-dessus l'injecteur.
VENTURI
3/8
