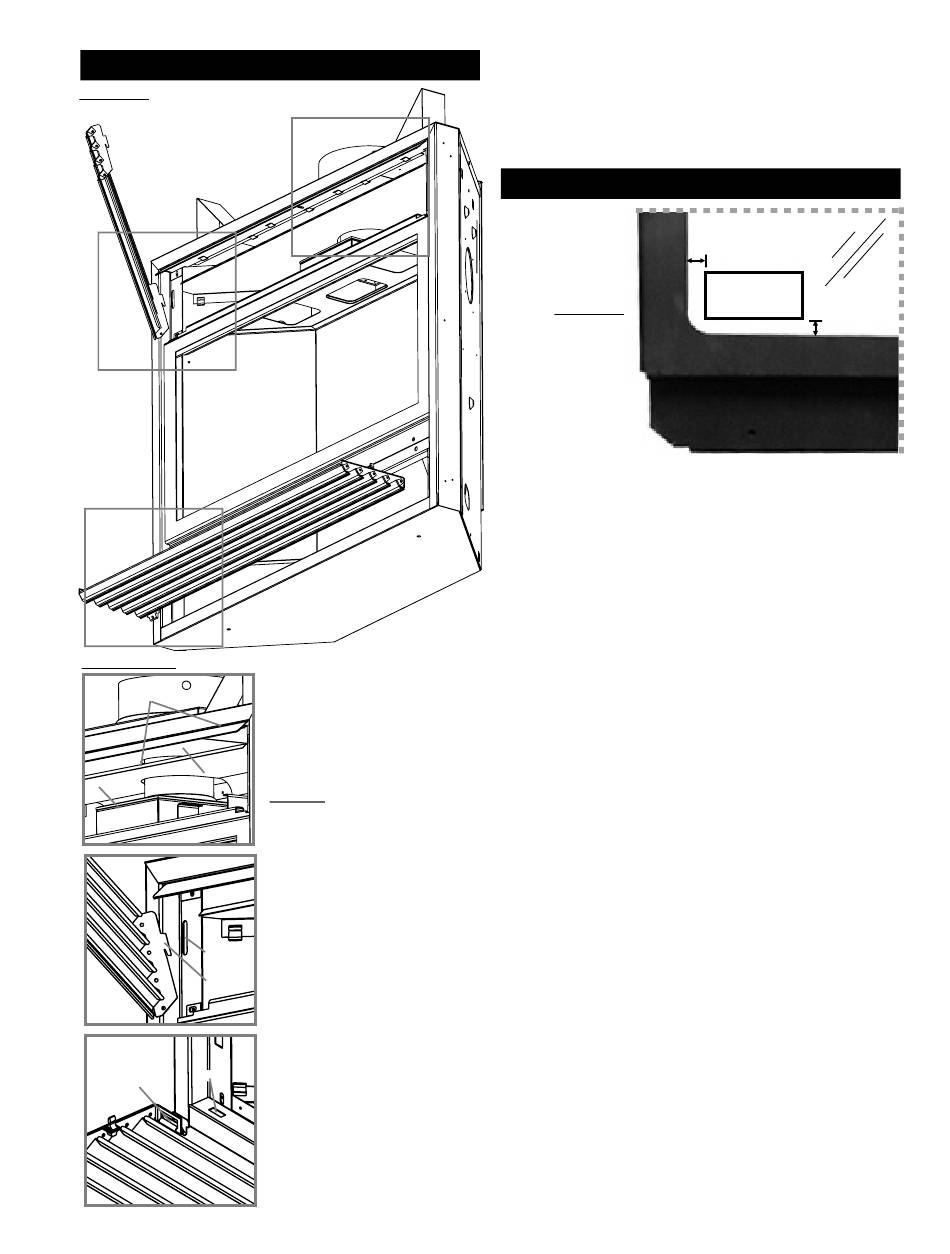

INSTALLATION DES PERSIENNES L334

FIGURE 55
B
C
FIGURES 56a-c
A
ATTACHES
COLLET
FENTE
CENTRALE
FENTE
PATTE
B
C
CHARNIÈRE À
FENTE
PINCE
A
HOTTE
Fixez la hotte en insérant le
collet dans les attaches situées
le long du haut de l'appareil.
Fixez en place en insérant une
vis dans la fente centrale.
NOTE : La hotte W335-0028
est requise sur tous les
modèles.
PERSIENNES SUPÉRIEURES
Insérez les pattes des persi-
ennes dans les fentes situées
aux coins supérieurs gauche et
droit de l'appareil.
PERSIENNES INFÉRIEURES
Insérez les charnières à pince
dans les fentes situées aux
coins inférieurs gauche et droit
de l'appareil.
Pour retirer les persiennes,
serrez les pinces puis soulevez.
NOTE : L'emballage de protection s'enlève mieux
lorsque l'assemblage est à température ambiante
ou lorsqu'il est chauffé avec un séchoir à
cheveux ou une autre source de chaleur similaire.

MISE EN PLACE DU LOGO

Retirez le papier
d o r s a l d u l o g o
fourni et placez-le
sur la porte vitrée
tel qu'indiqué.
FIGURE 57
½"
LOGO
½"
