16

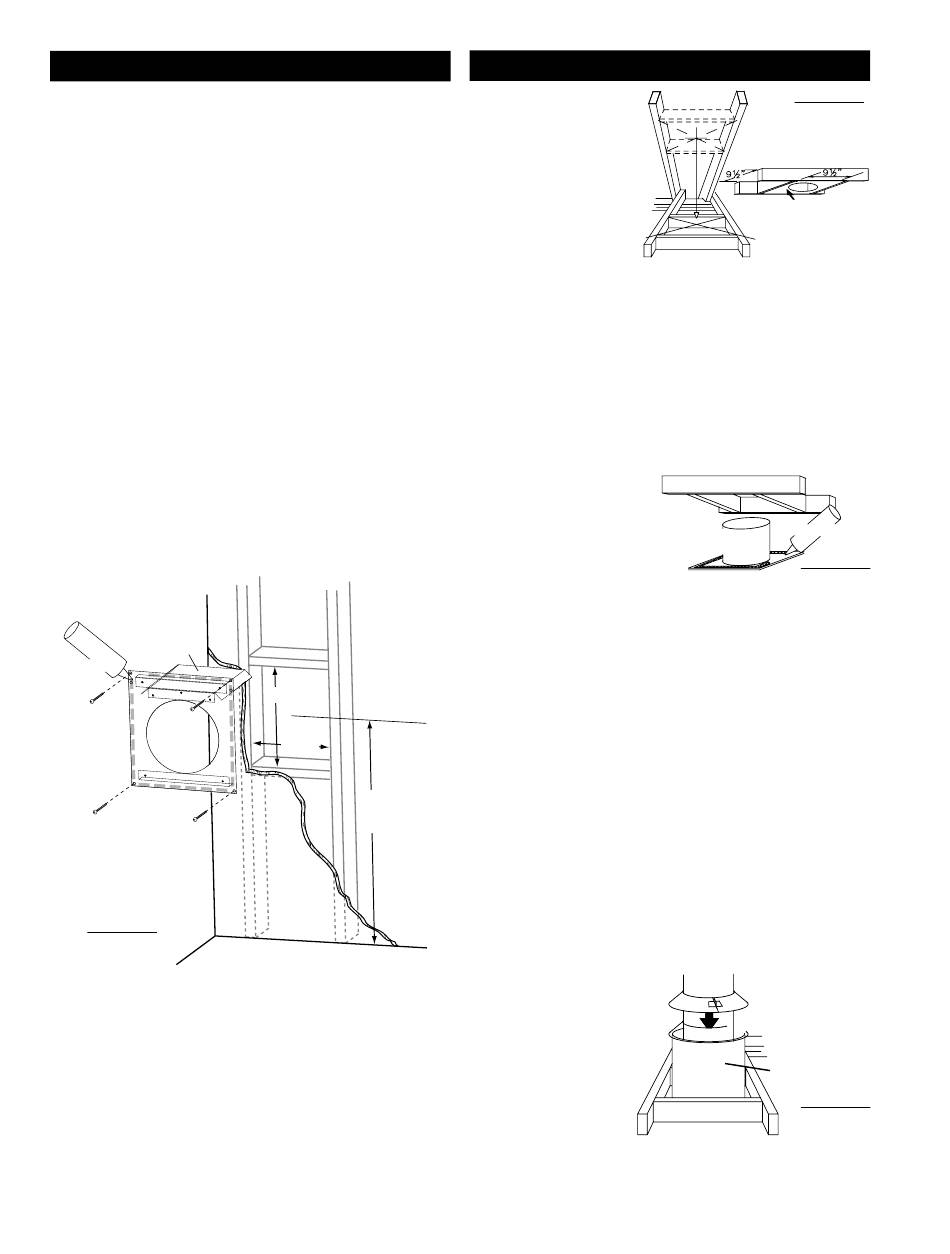

INSTALLATION HORIZONTAL DU GD33/BGD33
Cette confi guration s'applique lorsque le conduit d'évent
traverse un mur extérieur. Une fois que vous aurez
déterminé la hauteur exacte pour l'emplacement de la
terminaison, découpez et charpentez une ouverture dans
le mur extérieur de 9 7/8" de large par 11 3/8" de haut pour
permettre l'installation de l'espaceur coupe-feu. Avant de
continuer, placez l'espaceur coupe-feu dans l'ouverture pour
vous assurer que les supports sur la surface arrière soient
placés contre la face intérieure de la pièce de charpente
horizontale.
Comme alternative à une charpente, le conduit d'évent peut
être enfermé dans le mur à l'aide du manchon de conduit
®
VS47KT de Napoléon
NOTE : L'ESPACEUR COUPE-FEU DOIT ÊTRE INSTALLÉ
AVEC L'ÉCRAN PROTECTEUR ORIENTÉ VERS LE
HAUT.
1. Appliquez un joint de calfeutrage (non fourni) tout autour
de la bordure de la face intérieure de l'espaceur, installez
l'espaceur dans le trou et fi xez à l'aide des quatre vis (W415-
0026) fournies dans le sac de votre manuel.
2. Une fois que le conduit d'évent est en place, appliquez
du scellant à haute température (non fourni) entre le conduit
d'évent et l'espaceur coupe-feu.
NOTE : NE REMPLISSEZ L'ESPACE ENTRE LE CONDUIT
D'ÉVENT ET LA CHARPENTE AVEC AUCUN TYPE DE
MATÉRIAU.
ÉCRAN
PROTECTEUR
CALFEUTRAGE
ESPACEUR
COUPE-FEU
FIGURE 22
W415-0341 / G / 10.05.07
.
11 3/8"
9 7/8"
DÉTERMINEZ
LA HAUTEUR
EXACTE
MATÉRIAU
DE FINITION

INSTALLATION VERTICALE

C e t t e c o n f i g u r a t i o n
s ' a p p l i q u e l o r s q u e
l'évacuation se fait à
travers un toit. Des en-
sembles d'installation
pour les différentes
pentes de toit sont dis-
ponibles chez votre dé-
taillant Napoléon. Voir
la section "Accessoires"
pour commander l'ensemble spécifique dont vous avez
besoin.
1. Une fois que vous aurez déterminé l'emplacement de la
terminaison, découpez et charpentez des ouvertures de
½" dans le plafond et le toit pour laisser le dégagement mini-
mum entre le conduit du foyer et tout matériau combustible.
Essayez de positionner l'évent à mi-chemin entre deux solives
pour ne pas être obligé de les couper. Utilisez du fi l à plomb
pour aligner le centre des ouvertures.
Ne remplissez cet espace avec aucun type de
matériau.
Un protecteur de
conduit d'évacuation
e m p ê c h e r a t o u t
matériau, tel que
PROTECTEUR DE CONDUIT
l'isolation, de remp-
D'ÉVACUATION
lir l'espace vide de
1" autour de l'évent. Fixez des entretoises entre les solives
pour assurer un support additionnel.
2. Appliquez un joint de calfeutrage (non fourni) sur la char-
pente ou sur le protecteur de conduit d'évacuation Wolf Steel
ou l'équivalent (dans le cas d'un plafond fi ni) et fi xez-le de
façon à recouvrir l'ouverture dans le plafond. Un espaceur
coupe-feu doit être fixé à la base de chaque ouverture
charpentée dans un toit ou un plafond par lequel traverse
le système d'évacuation. Appliquez un joint de calfeutrage
tout autour et placez un espaceur coupe-feu par-dessus le
protecteur de conduit d'évacuation pour empêcher l'arrivée
d'air froid dans la pièce ou autour du foyer. Assurez-vous que
l'espaceur coupe-feu et le protecteur de conduit d'évacuation
conservent le dégagement nécessaire aux matériaux com-
bustibles. Une fois que le conduit d'évacuation est en place,
appliquez un agent d'étanchéité entre le conduit d'évacuation
et l'espaceur coupe-feu.
3. Dans le grenier, faites glisser le collet de conduit
d'évacuation vers le bas afi n de recouvrir l'extrémité ouverte
du protecteur de conduit d'évacuation et resserrez. Ceci em-
pêchera tout matériau, tel que l'isolation, de remplir l'espace
vide de 1" autour de l'évent.
FIGURE 23
ESPACEUR
COUPE-FEU
FACE INFÉRIEURE
DES SOLIVES
9
CALFEUTRAGE
FIGURE 24
COLLET DE
CONDUIT
D'ÉVACUATION
PROTECTEUR
DE CONDUIT
D'ÉVACUATION
FIGURE 25
