PERCo RTD-15 Manuel D'instructions page 10

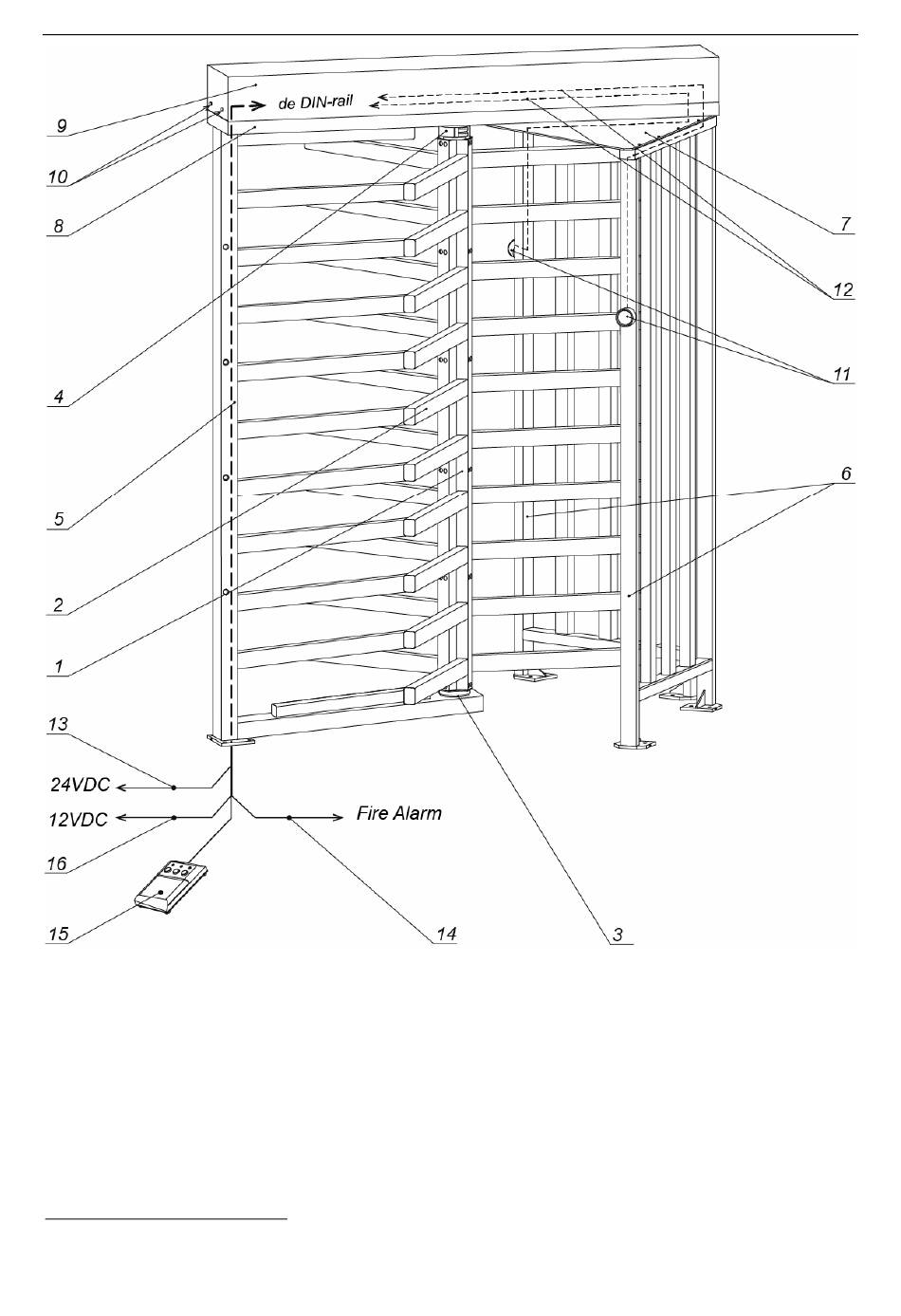

Dessin 2: Tambour de hauteur totale RTD-15: vue globale
1
1 – rotor ; 2 – rotor section; 3 – unité de rotation inférieure; 4 – joint à manchon
5– poteau; 6 – section du kit de guides de barrière (gauche et droite);
7 – plaque de renforcement; 8 – caisson supérieur; 9 – carter du caisson supérieur;
10 – vis de fixation du carter du caisson supérieur; 11 – modules LED (gauche et droit);
12 – câble du module LED (gauche et droit); 13 – câble d'alimentation;
14 – câble du dispositif de déblocage d'urgence (Fire Alarm);
16 – câble d'alimentation des downlights de l'éclairage de la zone du passage
1
Les sections du rotor sont indiquées sur le schéma de leur connexion (dessin 15).
2
Le joint à manchon avec les deux demi-manchons est indiqué sur le dessin 16.
Tambour de hauteur totale à rotation RTD-15
15 – pupitre de commandes;
2
;
9
