MONTAGGIO RIVESTIMENTO

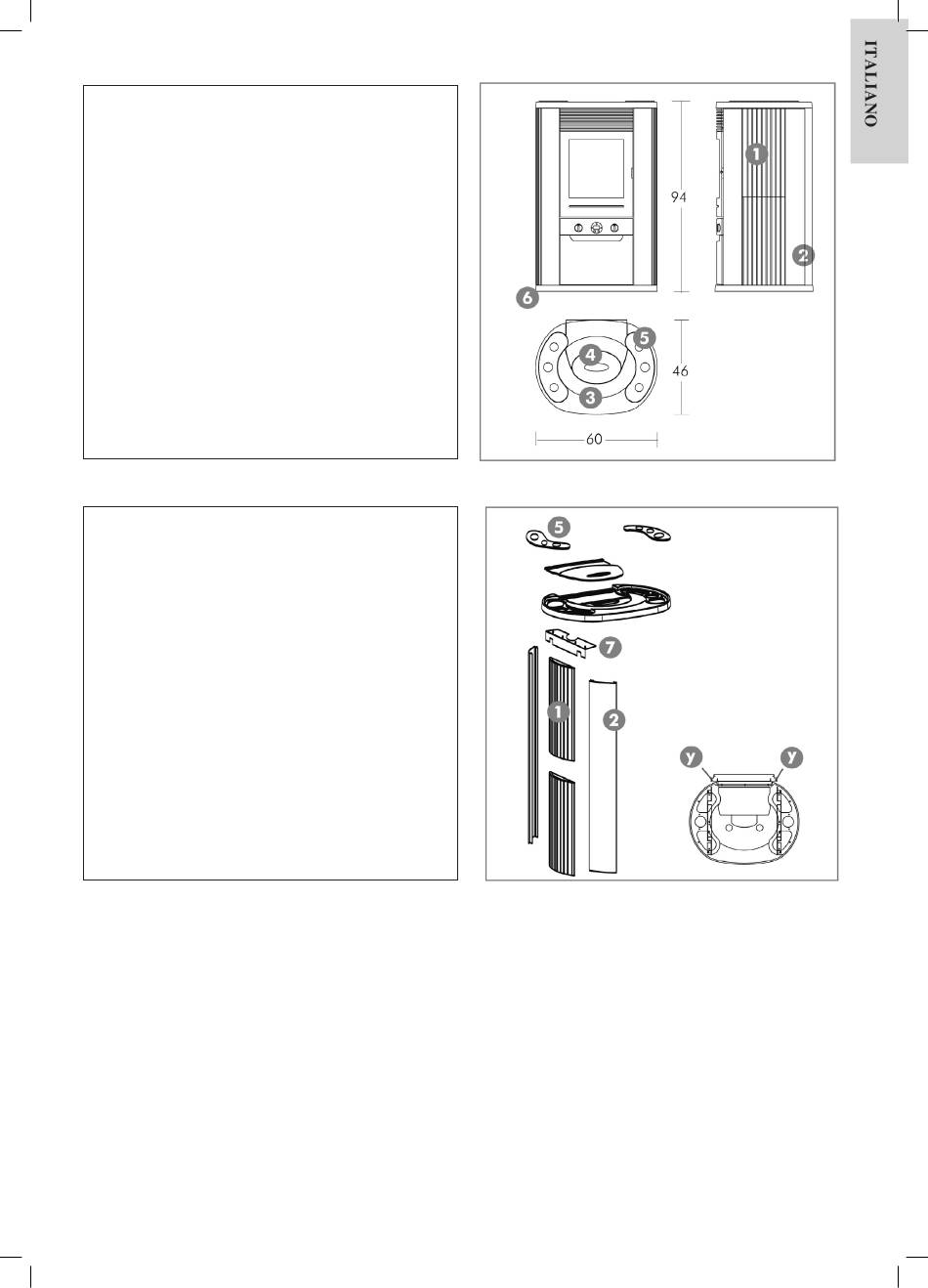

PARTI DEL RIVESTIMENTO
Modello con rivestimento laterale in ceramica, o
pietra ollare.
Elenco delle parti costituenti il rivestimento:
• 1 piastrelle laterali (n° 4 pz)
• 2 pannelli laterali in alluminio (n° 4 pz)
• 3 top in ghisa
• 4 sportello serbatoio pellet
• 5 piastrelle top
• 6 basamento in ghisa
Dopo aver posizionato la struttura, tenendo conto
delle prescrizioni riportate nel capitolo
ISTRUZIONI PER L'INSTALLAZIONE,
procedere nel seguente ordine:
• smontare il top in ghisa svitando le 16 viti poste
sotto le piastrelle del top (5) e le 2 viti poste nella
parte posteriore (y).
• togliere l'elemento di fissaggio (7) dei fianchi in
alluminio (2)
• infilare dall'alto i 4 elementi del fianco nella sede
dei profili laterali in alluminio
• riposizionare l'elemento di fissaggio (7)
• riposizionare il top e fissarlo
