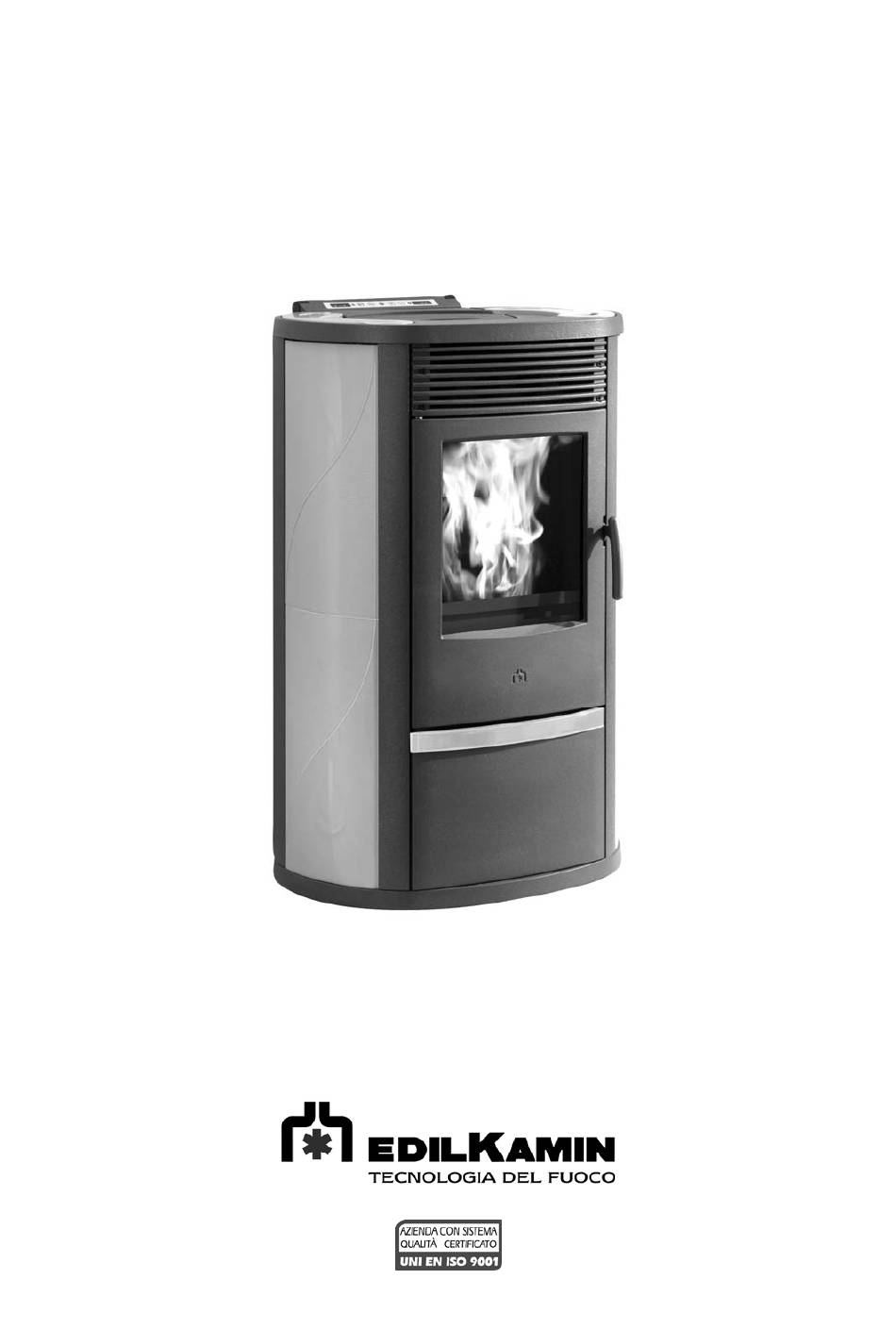

- Page 1 Fiche Technique IRIS PLUS...
- Page 2 16 Chère Madame,/Cher Monsieur, Nous vous remercions pour avoir choisi notre poêle IRIS PLUS Avant de mettre en fonction votre poêle, nous vous prions de lire attentivement cette fiche technique, cela vous permettra d’exploiter pleinement, et en toute sécurité, toutes ses caractéristiques.
- Page 3 L’emploi d’autres matériaux (bois compressé), détectable par des analyses de laboratoire, entraîne l’invalidation de la garantie. EdilKamin a conçu, testé et programmé ses poêles pour leur permettre de garantir leurs meilleures performances avec des pellets ayant les caractéristiques suivantes: diamètre: 6 - 7 millimètres...
- Page 4 Description code Nb pièces PIED ANTIVIBRANT.30X20X8/70 SHR. 249970 BASE EN FONTE 248720 GARNITURE 10 X 2 ADHÉSIVE 425810 0,9 m BRIDE INSPECTION CHAMBRE DE COMBUSTION 247310 PROFIL PARE-CENDRES 249120 CHAMBRE DE COMBUSTION EN FONTE 291520 CREUSET EN FONTE 248710 DOUILLE CHARNIÈRE POIGNÉE 254110 PAROI DROITE SUPPORT CHAMBRE DE COMBUSTION 247270...
- Page 5 FERMETURE SUPÉRIEURE CHARGEUR 247480 THERMOSTAT RÉARMEMENT AUTOMATIQUE 120°C 255360 CORPS CHARGEUR 248500 GARNITURE PAPIER CÉRAMIQUE SORTIE PELLETS 247370 BAGUE TÉFLONNÉE POUR CHARGEUR 249010 ARBRE CHARGEUR 249343 GARNITURE PAPIER CÉRAMIQUE CHARGEUR 247380 BRIDE INFÉRIEURE BLOCAGE ARBRE 247320 DOUILLE BLOCAGE MOTORÉDUCTEUR 232580 MOTORÉDUCTEUR MK 1,5 rpm 230560 TUYAU FUMÉE INOX...
- Page 6 CARACTÉRISTIQUES THERMOTECHNIQUES Capacité réservoir Rendement Puissance utile Autonomie min/max 10/30 heures Consommation combustible kg/h Volume de chauffe (min/max)* 60/190 Poids Diamètre conduit fumées (femelle) Diamètre conduit prise air extérieur (mâle) Le volume de chauffe est calculé compte tenu de l'utilisation de pellets avec un p.c.i. d’au moins 4300 kcal/kg et une isolation de la maison conforme à...
- Page 7 MONTAGE ET INSTALLATION (SAV - service après-vente agréé) Pour tout ce qui n’est pas expressément indiqué, dans chaque pays, faire référence aux normes locales. En Italie, faire référence à la norme UNI 10683/1998, ainsi qu’aux éventuelles indications régionales ou des ASL locales. En cas d’installation dans des copropriétés, demander au préalable l’avis du syndic.
- Page 8 Figure 1 E : Fumées C : h minimum 1,5 m D : prise d’air de l’extérieur à l’environnement (section passante minimum 80 cm²) F : prise d’air de l’extérieur Figure 2 G : Carneau en maçonnerie H : Air de combustion prélevé de l’extérieur Figure 3 C : h minimum 1,5 m Figure 4...
- Page 9 MONTAGE DU REVÊTEMENT Liste des parties constituant le revêtement • carreaux latéraux (4) • panneaux latéraux en aluminium (4) • haut en fonte • porte réservoir à pellets • carreaux haut (2) • carreau avant en céramique (75) Après avoir positionné la structure, en tenant compte des prescriptions indiquées au chapitre INSTRUCTIONS POUR L’INSTALLATION, suivre la marche ci-dessous:...
- Page 10 1°Allumage: contacter le SAV (service après-vente) de votre distributeur (pour tout renseignement, consulter le site www.edilkamin.com ou téléphoner à notre numéro vert), qui étalonnera votre poêle sur la base du type de pellets que vous utilisez et des conditions d’utilisation.
- Page 11 REMPLISSAGE DE LA VIS SANS FIN. Au cas où le réservoir à pellets se viderait complètement, pour remplir la vis sans fin, appuyer en même temps sur les touches On/Off et A/m. Cette opération doit être effectuée avant l’allumage, si le poêle s’est arrêté à cause d’un manque de pellets. Il est normal qu’une quantité...
- Page 12 PROGRAMMATEUR HORAIRE HEBDOMADAIRE INCORPORÉ DANS LE PANNEAU Le concept du programmateur horaire hebdomadaire incorporé dans le panneau central Disponibilité de 3 programmes horaires d’allumage à programmer: Pr01 avec heure d’allumage et d’extinction à programmer Pr02 avec heure d’allumage et d’extinction à programmer Pr03 avec heure d’allumage et d’extinction à...
- Page 13 CONSEILS EN CAS D’INCONVÉNIENTS TABLEAU SYNOPTIQUE/SÉCURITÉS PROBLÈME CAUSE SOLUTIONS tableau synoptique éteint Manque de tension du réseau -contrôler que le cordon d’alimentation est branché Contrôler fusible (sur prise d’alimentation) télécommande (option ) inefficace Distance excessive du poêle -s’approcher du poêle Pile de la télécommande déchargée -contrôler et remplacer la pile s’il y a lieu Air en sortie non chaud...
- Page 14 CONSEILS EN CAS D’INCONVÉNIENTS H1) Alarme dépression (elle intervient si le capteur de flux détecte un flux d’air comburant insuffisant). Le flux peut être insuffisant si la porte est ouverte, si l’étanchéité de la porte n’est pas parfaite (ex. joint), s’il y a un problème d’aspiration de l’air ou d’évacuation des fumées, ou si le creuset est encrassé.
- Page 15 Le poêle IRIS PLUS a obtenu les certifications selon les normes prEN 14785 et CE 50165 La société EDILKAMIN déclare que le poêle IRIS PLUS est conforme aux suivantes normes pour le marquage CE Directive Européenne CEE 73/23 et amendement successif 93/68 CEE...
- Page 16 Si le poêle ne s’allume pas, NE PAS répéter l’allumage avant d’avoir vidé le creuset 20020 LAINATE (MI) – Via Mascagni, 7 Tel. 02.937.62.1 – Fax. 02.937.62.400 www.edilkamin.com - mail@edilkamin.com 291560 08-07/B La société Edilkamin se réserve le droit de modifier sans préavis des parties du présent manuel code...
