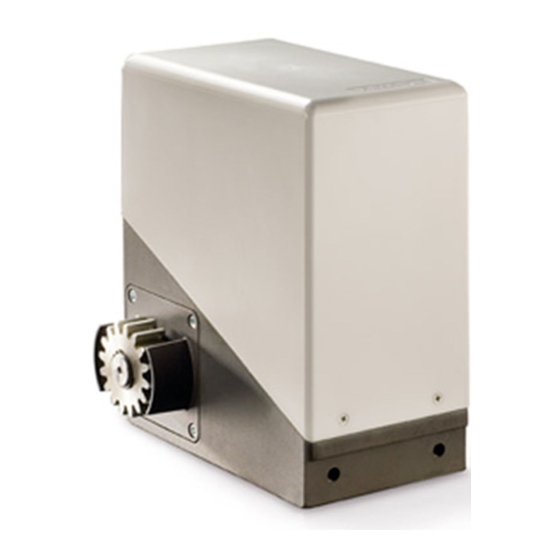

TORO
KM1800 / KM2500
Guía rápida de instalación y programación
Esta guía rápida es un resumen del manual de instalación completo. Dicho manual contiene advertencias de
seguridad y otras explicaciones que deben ser tenidas en cuenta. Puede descargar el manual de instalación en
AVISO
el apartado "Descargas" de la web de Erreka:
http://www.erreka.com/Automatismos/descargaDocumentos.aspx
A1
El cuadro de maniobra exterior sólo es necesario
para el KM2500. El modelo KM1800 lleva el
cuadro de maniobra incorporado.
Cotas de montaje (mm)
Elementos de la instalación completa
CABLEADO ELÉCTRICO:
Elemento
A1: Alimentación general
KM1800
A2: Alimentación general
KM2500
B: Lámpara destellante
C: Fotocélulas (Tx / Rx)
D: Pulsador/ llave de pared
E: Accionador KM2500
(motor / finales de carrera)
F: Antena
C160B
A2
Nº hilos x sección
2
3x1,5mm
2
5x1,5mm
2
2x0,5mm
2
2x0,5mm
/ 4x0,5mm
2
2x0,5mm
2
4x1,5mm
/ 3x0,5mm
Cable coaxial 50k (RG-58/U)
Español
E160B
Longitud
máxima
30m
30m
20m
2
30m
50m
2
20m
5m
1
