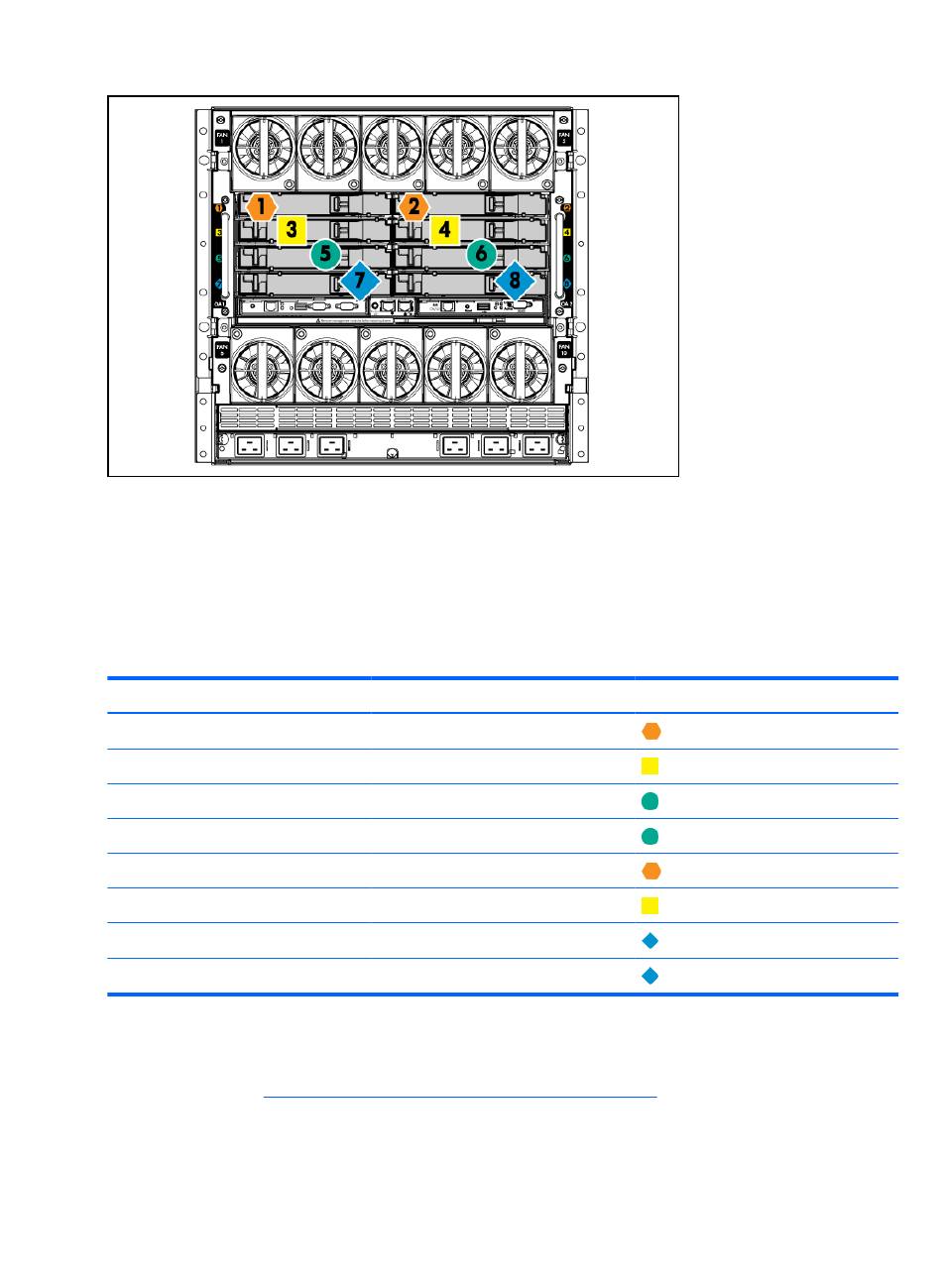

Numérotation des baies d'interconnexion et mappage de périphériques
Chaque serveur dans la lame de serveur comporte deux ports de carte réseau Ethernet intégrés et un
port 4x QDR IB/Flex-10 10Gb intégré. Le port 4x QDR IB/Flex-10 10Gb est automatiquement configuré
pour correspondre au module de commutation installé dans les baies 5 à 8 dans le boîtier HP ProLiant
c7000. La lame de serveur HP ProLiant BL2x220c G7 est uniquement prise en charge dans le boîtier
HP ProLiant c7000.
Pour prendre en charge les connexions réseau pour des signaux spécifiques, installez un module
d'interconnexion qui prend en charge le mode privilégié de fonctionnement dans la baie qui correspond
au nœud de serveur.
Signal de lame de serveur
Carte réseau 1 du serveur A
Carte réseau 2 du serveur A
Commutateur 4x QDR IB du serveur A
10G Ethernet du serveur A
Carte réseau 1 du serveur B
Carte réseau 2 du serveur B
Commutateur 4x QDR IB du serveur B
10G Ethernet du serveur B
Pour plus d'informations sur le mappage de ports, reportez-vous au poster d'installation du boîtier
HP BladeSystem ou au manuel d'installation et de configuration du boîtier HP BladeSystem, disponibles
sur le site Web HP (http://www.hp.com/go/bladesystem/documentation).
14
Chapitre 3 Configuration
Baie d'interconnexion c7000
1
3
5 et 6
5
2
4
7 et 8
7
Étiquettes de la baie d'interconnexion
