Changement des galets d'entraînement
ATTENTION
Désactiver l'alimentation d'entrée avant l'installation ou
le remplacement des galets d'entraînement.
Les dévidoirs LF 56D
d'entraînement V1.0/V1.2 pour fil d'acier. Pour d'autres
types et tailles de fil, il est nécessaire d'installer le kit de
galets d'entraînement
« Accessoires ») et de suivre les instructions :

Mettre le générateur de soudage hors tension.

Déverrouiller 4 galets en tournant les engrenages
satellites à changement rapide [26]

Libérer les leviers du galet presseur [27].

Remplacer les galets d'entraînement [25] par des
galets compatibles correspondant au fil utilisé.
AVERTISSEMENT
S'assurer que la gaine de pistolet et le tube contact sont
également dimensionnés pour s'adapter à la dimension
du fil sélectionné.
ATTENTION
Pour les fils de diamètre supérieur à 1,6 mm, il
conviendra de changer les pièces suivantes :

Le guide-tube de la console d'alimentation [23] et
[24].

Le guide-tube de la prise Euro [22].

Verrouiller les 4 galets neufs en tournant les
engrenages satellites à changement rapide [26]

Introduire le fil dans le tube guide-fil, sur le galet,
dans le tube guide-fil de la prise Euro, puis dans la
gaine du pistolet.
manuellement dans
centimètres, et devra se dévider aisément et sans
forcer.

Verrouiller les leviers du galet presseur [27].
22

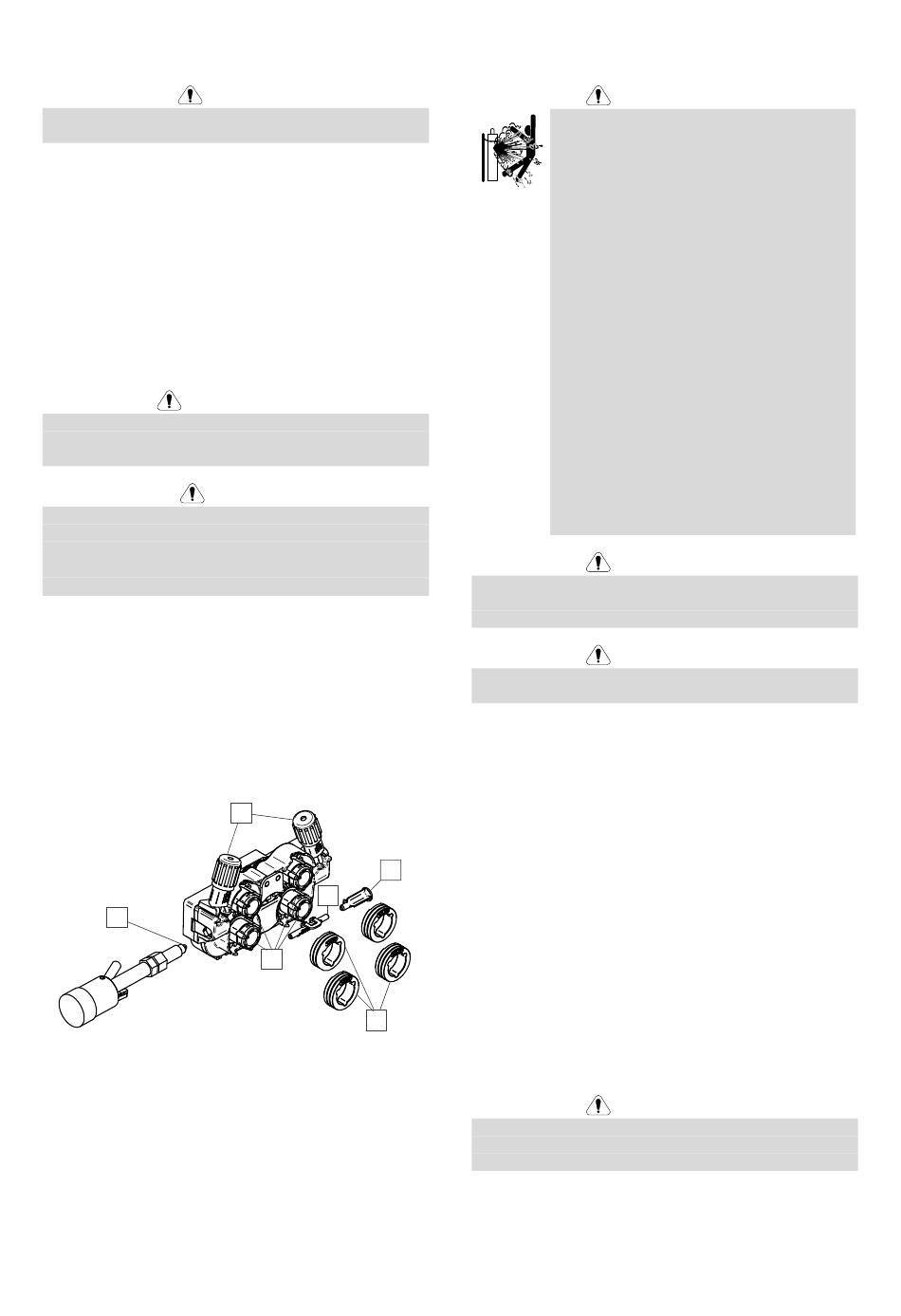

Figure 6
Français
sont équipés d'un galet
adapté (voir le chapitre
Le fil peut être poussé
la gaine sur quelques
27
24
23
26
25

Branchement du gaz

AVERTISSEMENT

Une BOUTEILLE DE GAZ endommagée
peut exploser.

Veiller à toujours bien fixer la bouteille de
gaz en position verticale, contre un porte-
bouteilles mural ou sur un chariot porte-
bouteilles spécial.

Maintenir la bouteille à l'écart des zones
où elle pourrait être endommagée ou
soumise à la chaleur et à l'écart des
circuits
risques d'explosion ou d'incendie.

Maintenir la bouteille à l'écart des circuits
de soudage
électriques sous tension.

Ne jamais soulever l'appareil de soudage
sur lequel est fixée une bouteille.

Ne jamais laisser l'électrode de soudage
toucher la bouteille.

Une accumulation de gaz de protection
peut nuire à la santé voire provoquer la
mort. Utiliser dans un endroit bien ventilé
pour éviter l'accumulation de gaz.

Bien fermer les robinets des bouteilles de
gaz non utilisées pour éviter les fuites.
AVERTISSEMENT
Le poste de soudage est compatible avec tous les gaz
de protection appropriés, à une pression maximum de
5,0 bar.
AVERTISSEMENT
Avant utilisation, vérifier que la bouteille de gaz contient
un gaz adapté au travail à effectuer.

Mettre le générateur de soudage hors tension.

Monter un régulateur de débit de gaz approprié sur
la bouteille de gaz.

Raccorder le tuyau de gaz au régulateur à l'aide du
collier de serrage.

L'autre extrémité du tuyau de gaz se connecte au
connecteur de gaz sur le panneau arrière du poste à
souder ou directement au connecteur rapide situé
sur le panneau arrière du dévidoir [6]. Vous
trouverez plus
d'instructions du poste à souder.

Brancher au moyen d'un câble d'interconnexion
dédié (voir le chapitre « Accessoires ») le dévidoir et
le poste à souder.

Mettre le générateur de soudage sous tension.

Ouvrir le robinet de la bouteille de gaz.

Régler le débit de gaz de protection sur le régulateur
de gaz.

Vérifier le débit de gaz en actionnant le commutateur
de purge de gaz [12].
AVERTISSEMENT
Pour souder en MAG avec du CO
protection, l'utilisation d'un réchauffeur de CO
requise.
9
électriques afin d'éviter
ou d'autres
de détails dans le
comme gaz de
2
les
circuits
manuel
est
2
Français
