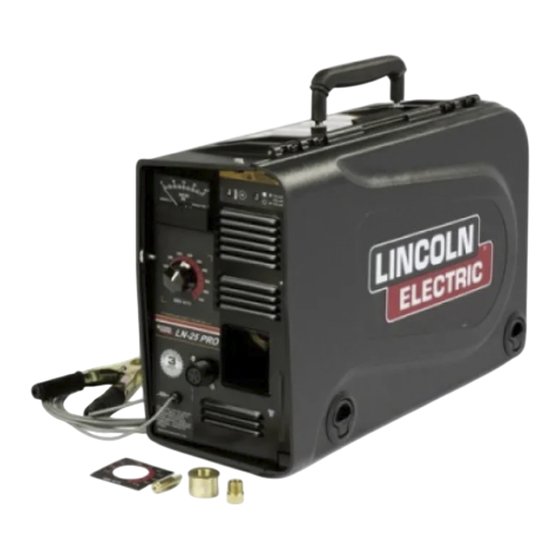

LN-25 PRO ACROSS THE ARC
This manual covers equipment which is no
longer in production by The Lincoln Electric Co.
Speci cations and availability of optional
features may have changed.
La sécurité dépend de vous
Le matériel de soudage et de
coupage à l'arc Lincoln est conçu et
construit en tenant compte de la
sécurité. Toutefois, la sécurité en
général peut être accrue grâce à une
bonne installation... et à la plus
grande prudence de votre part. N N E E
P P A A S S I I N N S S T T A A L L L L E E R R , , U U T T I I L L I I S S E E R R O O U U
R R É É P P A A R R E E R R C C E E M M A A T T É É R R I I E E L L S S A A N N S S
A A V V O O I I R R L L U U C C E E M M A A N N U U E E L L E E T T L L E E S S
M M E E S S U U R R E E S S D D E E S S É É C C U U R R I I T T É É Q Q U U ' ' I I L L
C C O O N N T T I I E E N N T T . . Et, par dessus tout,
réfléchir avant d'agir et exercer la
plus grande prudence.
• Sales and Service through Subsidiaries and Distributors Worldwide •
Cleveland, Ohio 44117-1199 U.S.A. TEL: 216.481.8100 FAX: 216.486.1751 WEB SITE: www.lincolnelectric.com
Sʼapplique aux machines dont le numéro de code est: 11387, 11388, 11507, 11508
MANUEL DE L'OPÉRATEUR
• World's Leader in Welding and Cutting Products •
IP23
IEC 60974-5
Copyright © Lincoln Global Inc.
IMF901-A
Juin, 2008
