5.
INSTALLATION DE L'UNITÉ INTÉRI-
EURE
Il est facile de monter les pièces optionnelles avant
d'installer l'unité intérieure. Reportez-vous également au
manuel d'installation joint aux pièces en option.
Pour l'installation, utilisez les pièces d'installation et les
pièces spécifiées.

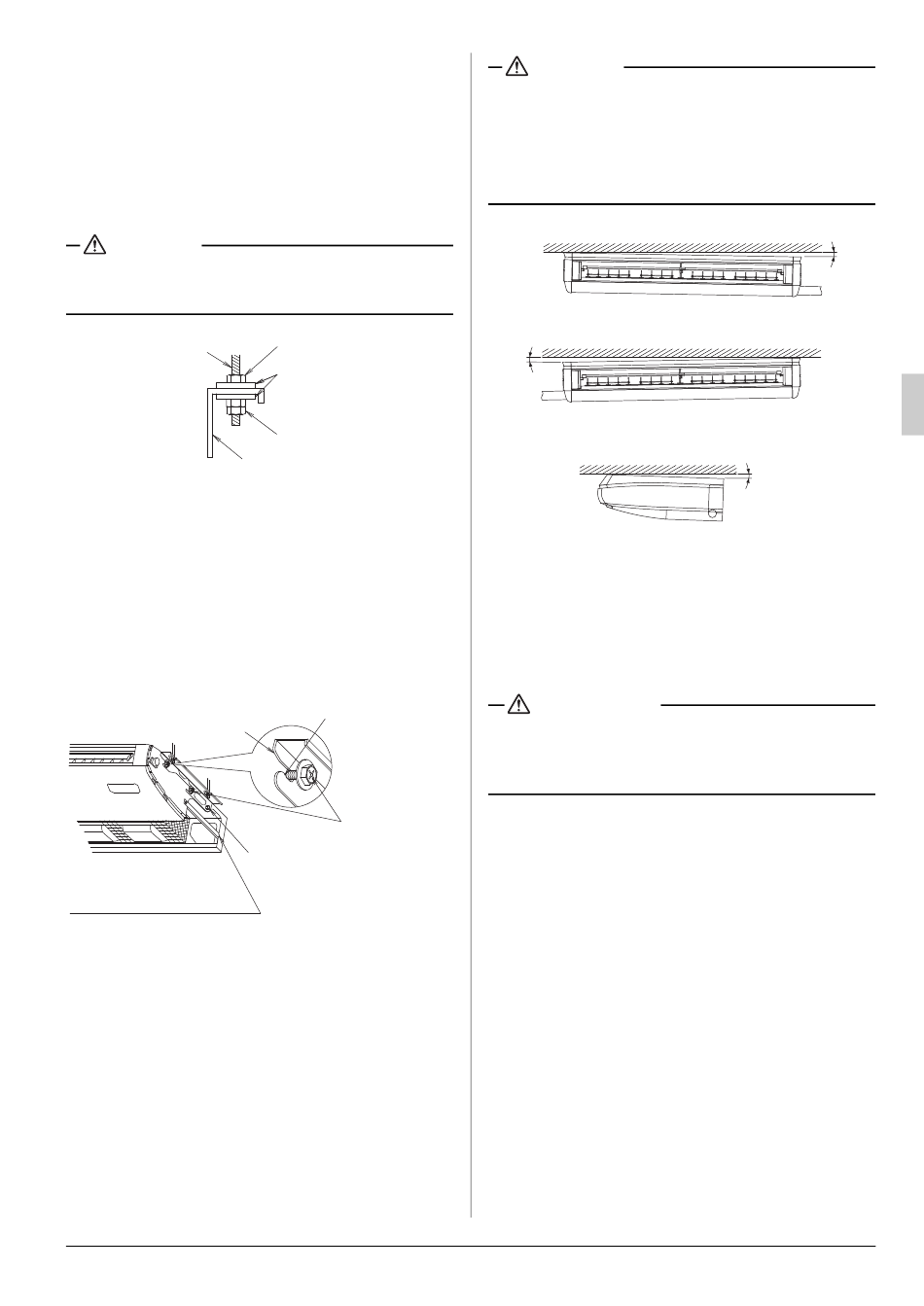

(1) Fixez le support au boulon de suspension.
(Reportez-vous à la Fig. 10)
ATTENTION
Pour des raisons de sécurité, assurez-vous d'utiliser une
rondelle pour support (3) (accessoire) et fixez fermement à
l'aide de doubles écrous.
Boulon de suspension
(2) Soulevez l'unité intérieure, faites-la glisser depuis l'avant et
insérez le boulon (M8) d'installation du support fermement
pour une suspension temporaire.
(Reportez-vous à la Fig. 11)
(3) Serrez les vis (M5) de fixation du support à 2 emplace-
ments, qui ont été retirées, comme elles étaient aupara-
vant. (Reportez-vous à la Fig. 11)
Il est nécessaire d'empêcher le mauvais alignement de
l'unité intérieure.
(4) Serrez fermement les boulons (M8) d'installation du sup-
port à 4 emplacements. (Reportez-vous à la Fig. 11)
Support
Plaque de renfort (gauche/droite)
Lorsque vous transportez l'unité
intérieure, ne saisissez pas les
plaques de renfort.
(5) Lors de la suspension de l'unité intérieure, assurez-vous
d'utiliser le niveau pour avoir une meilleure évacuation et
l'installer horizontalement. Si cela est possible sur le lieu
d'installation, installez également de manière à ce que le
côté de la tuyauterie d'évacuation soit légèrement plus bas.
(Reportez-vous à la Fig. 12)
Français
Écrou (fourni sur place)
Rondelle pour support (3)
(accessoire)
Écrous doubles
Fig. 10
Support
Pièce de fixation
Boulon d'installation
du support (M8)
Vis de fixation
du support
(M5)
Fig. 11
ATTENTION
• Le fait d'installer l'unité intérieure à un angle opposé à la
tuyauterie d'évacuation pourrait causer une fuite d'eau.
• N'insérez pas de matériaux autres que ceux spécifiés
dans le jeu entre le support et la rondelle (3) pour sup-
port.
Sauf si les rondelles sont correctement fixées, les boulons
de suspension peuvent sortir du support.
A
B
≤ 1°
A.B
A. Lorsque la tuyauterie d'évacuation est inclinée vers la
droite ou vers la droite et en arrière.
Mettez-la à niveau ou inclinez-la légèrement vers la
droite ou l'arrière. (Dans 1°.)
B. Lorsque la tuyauterie d'évacuation est inclinée vers la
gauche ou vers la gauche et en arrière.
Mettez-la à niveau ou inclinez-la légèrement vers la
gauche ou l'arrière. (Dans 1°.)
AVERTISSEMENT
L'unité intérieure doit être correctement installée à un
endroit pouvant supporter sa masse.
Si la résistance est insuffisante, l'unité intérieure peut
tomber et causer des blessures.
6.
TRAVAUX DE TUYAUTERIE DE FLUIDE
FRIGORIFIQUE
• Pour les tuyauteries de fluide frigorifique de l'unité extérieure,
consultez le manuel d'installation joint à l'unité extérieure.
• Effectuez correctement l'isolation de la tuyauterie de gaz et
de la tuyauterie de fluide frigorifique. Si elles ne sont pas
isolées, cela peut causer une fuite d'eau. Pour la tuyauterie
de gaz, utilisez un matériau isolant dont la température résis-
tante à la chaleur est supérieure à 120 °C. Pour une utilisa-
tion dans un endroit à taux d'humidité élevé, renforcez le
matériau isolant pour la tuyauterie de fluide frigorifique. Si
elle n'est pas renforcée, la surface du matériau isolant peut
suinter.
• Avant les travaux d'installation, assurez-vous que le fluide
frigorifique est R410A. (Si le fluide frigorifique n'est pas
R410A, cela ne fonctionnera pas comme prévu.)
≤ 1°
≤ 1°
Fig. 12
6
