MODE DE RACCORDEMENT DES
CÂBLES ET EXEMPLE DE RACCORDE-
MENT

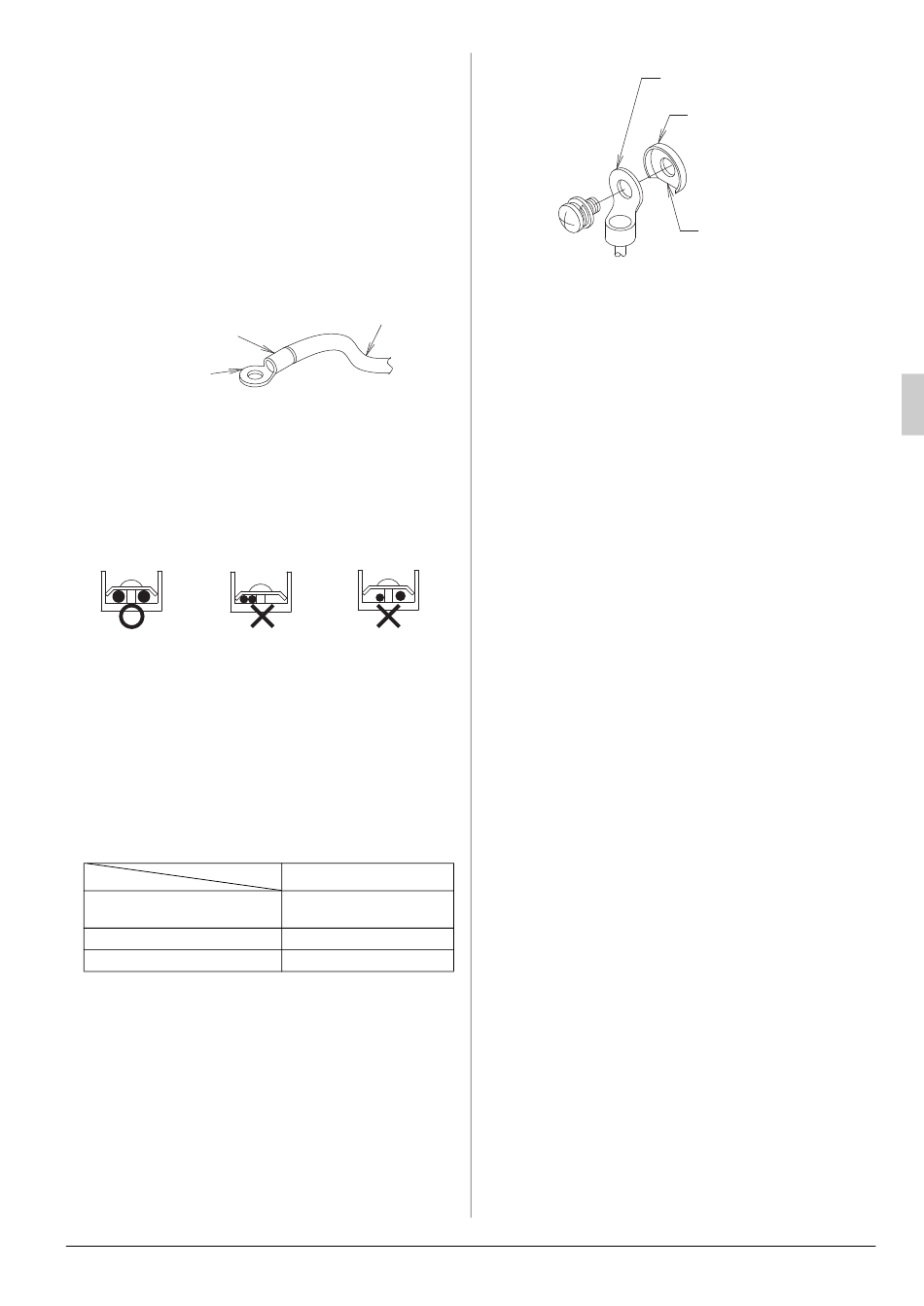

Méthode de raccordement de câblage
Attention concernant le câblage
• Les unités intérieures dans le même système peuvent être
raccordées à l'alimentation à partir d'un interrupteur de con-
trôle de section. Toutefois, le choix de l'interrupteur de con-
trôle de section, du disjoncteur de surintensité de section et
de la dimension du câblage doit être conforme à la législation
locale.
• Pour le raccordement au bornier, utilisez des cosses à sertir
avec un manchon isolant ou isolez le câblage.
Gaine isolante
Bornes de type à
sertir de type bague
• Si l'élément ci-dessus n'est pas disponible, assurez-vous de
respecter les points suivants.
• Il est interdit d'utiliser 2 câbles de différentes dimensions vers
le bornier pour l'alimentation.
Le raccordement de 2
Le raccordement de
câbles de mêmes
2 câbles d'un côté
dimensions doit être
est interdit.
effectué des deux côtés.
(Un chauffage anormal peut survenir si les câbles ne sont pas
bien serrés.)
• Utiliser les câbles requis, raccordez-les bien et fixez-les de
manière à ce que la force externe ne puisse pas s'exercer sur
les bornes.
• Utilisez un tournevis approprié pour serrer les vis des
bornes. Si un tournevis inapproprié est utilisé, il peut endom-
mager la tête de la vis et il n'est pas possible d'effectuer un
bon serrage.
• Si une borne est trop serrée, elle peut être endommagée.
Reportez-vous au tableau indiqué ci-dessous pour le couple
de serrage des bornes.
Bornier pour le câblage de la télé-
commande et de la transmission
Bornier pour alimentation
Borne de terre
• Dirigez le câble de manière à ce que le fil de terre sorte de la
partie à encoche de la rondelle à collerette. (Sinon, le contact
du fil de terre sera insuffisant et l'effet de mise à la terre peut
être perdu.)
• N'effectuez pas le brasage de la finition lorsque des câbles
toronnés sont utilisés.
Français
Câblage
Le raccordement de
câbles de différentes
dimensions est
interdit.
Couple de serrage (N·m)
0,88 ± 0,08
1,47 ± 0,14
1,69 ± 0,25
.
Bornes à sertir annulaires
9-1 RACCORDEMENT DES CÂBLES DE TRANSMIS-
SION, DES CÂBLES DE TERRE ET DE LA TÉLÉ-
COMMANDE
(1) Desserrez les vis de fixation (2 pièces) tout en maintenant
le couvercle du boîtier de commande, puis retirez le couver-
cle du boîtier de commande.
(2) Coupez le trou de sortie et placez la bague en résine (10)
(accessoire) sur le côté arrière (tôle).
(3) Raccordez les câbles de transmission par le biais de la
bague en résine (10) accessoire au bornier (X2M : 3P) tout
en faisant correspondre les numéros (1 à 3), puis raccordez
les câbles de terre à la borne de terre.
Ensuite, utilisez la fixation de câbles (11) et l'attache (4)
fixée pour lier les câbles sans exercer de pression sur la
section de raccordement des câbles.
(4) Raccordez les câbles de la télécommande du trou d'ache-
minement vers les bornes (P1 et P2) du bornier (X1M : 4P).
(il n'y a pas de polarité)
Ensuite, utilisez la fixation de câbles (11) et l'attache (4)
fixée pour lier les câbles sans exercer de pression sur la
section de raccordement des câbles.
Rondelle à collerette
Partie à encoche
12
