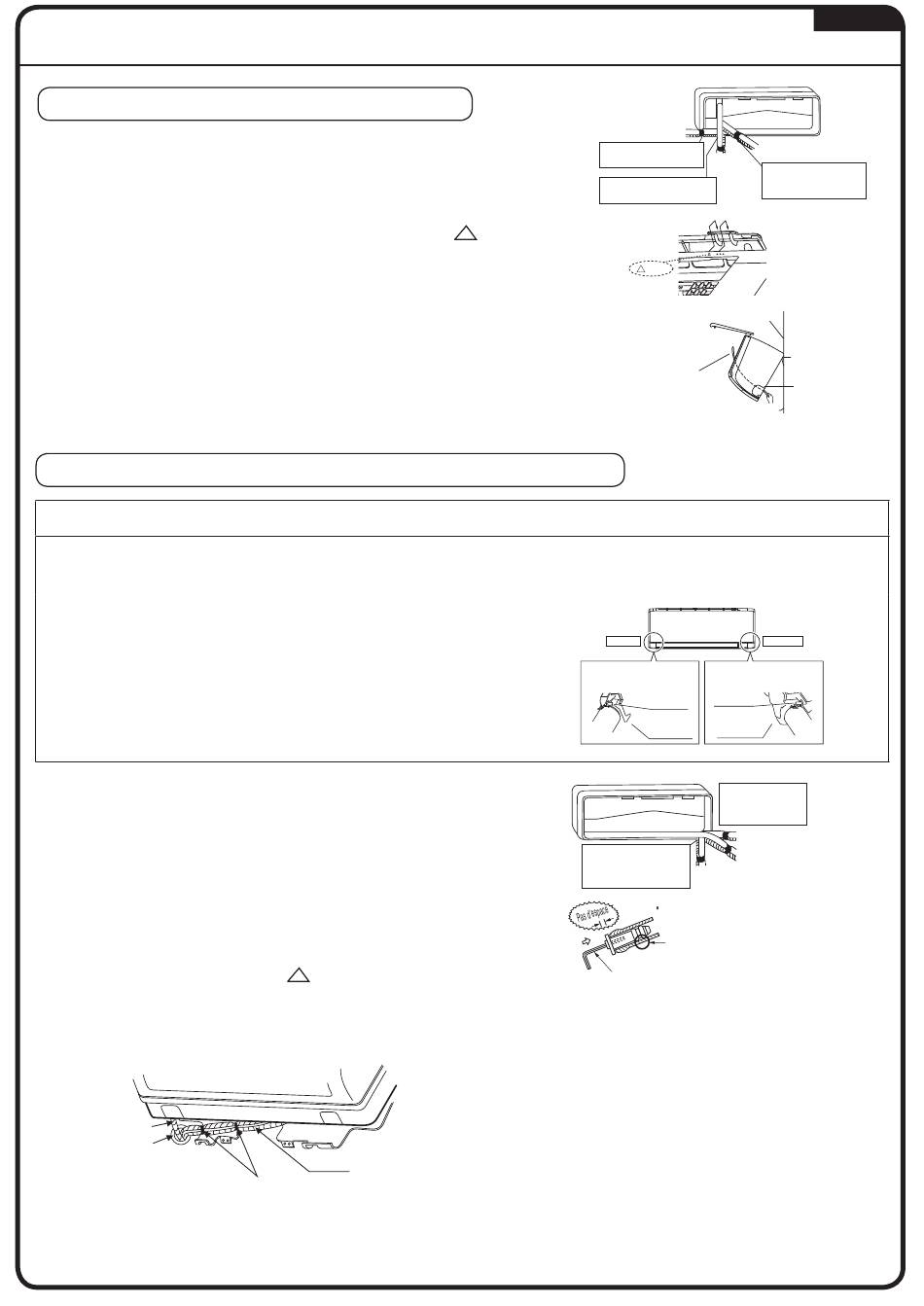

INSTALLATION DE L'UNITÉ INTÉRIEURE
Tuyauterie sur le côté droit, à l'arrière droite ou en bas à droite
1) Fixer le tuyau de drainage sur le dessous des tuyaux de réfrigérant à l'aide de ruban adhésif en
vinyle.
2) Regrouper les tuyaux de réfrigérant et le tuyau de drainage et les entourer de ruban isolant.
3) Passer le tuyau de drainage et les tuyaux de réfrigérant par le trou mural, puis mettre l'unité
intérieure sur les crochets de la plaque de montage en utilisant le marquage
l'unité intérieure comme guide.
4) Ouvrir le panneau avant, puis ouvrir le couvercle de service. (Consulter les conseils d'installation.)
5) Passer les câbles inter unité depuis l'unité extérieure par le trou mural d'alimentation, puis par
l'arrière de l'unité intérieure. Les tirer par l'avant. Courber préalablement les extrémités des câbles
vers le haut pour un travail plus aisé. (Si les extrémités du câble inter unité doivent d'abord être
dénudées, regrouper les extrémités des fils avec du ruban adhésif.)
6) Appuyer sur le cadre inférieur de l'unité intérieure à deux mains pour l'installer sur les crochets de
la plaque de montage. Veillez à ce que les fils ne s'accrochent pas au bord de l'unité intérieure.
Tuyauterie sur le côté gauche, à l'arrière gauche ou en bas à gauche
Comment remplacer le bouchon de drainage et le tuyau de drainage
• Méthode de retrait
1) Faire pivoter pour détacher le serre-câble du crochet de droite et
retirer le tuyau de drainage.
2) Retirer le bouchon de drainage sur le côté gauche et l'attacher
sur le côté droit.
3) Insérer le tuyau de drainage et serrer en faisant pivoter le
serre-câble vers le crochet.
Oublier de le serrer pourrait entraîner des fuites d'eau.
1) Fixer le tuyau de drainage sur le dessous des tuyaux de réfrigérant à
l'aide de ruban adhésif en vinyle.
2) S'assurer de connecter le tuyau de drainage au port de drainage au
lieu d'un bouchon de drainage.
3) Modeler le tuyau de réfrigérant le long du marquage du parcours du
tuyau sur la plaque de montage.
4) Passer le tuyau de drainage et les tuyaux de réfrigérant par le trou
mural, puis mettre l'unité intérieure sur les crochets de la plaque de
montage en utilisant le marquage
comme guide.
5) Tirer le câblage inter unité.
6) Connecter les tuyaux inter unité.
Tuyau d'évacuation
Colmater ce trou
avec du mastic.
en haut de l'unité intérieure
Plaque de montaage
Enrouler du ruban isolant
autour de la portion courbée
du tuyau de réfrigérant. Faire
Attacher avec du
chevaucher au moins la
chatterton.
moitié de la largeur du ruban.
Tuyauterie du côté droit
Retirez le couvercle du port du tube
ici pour le tuyautage du côté droit
Retirez le couvercle du port du tube ici
pour le tuyautage du côté inférieur droit
en haut de
Marque
Lors du dénudement des
extrémités du câble inter
unité à l'avance, regrouper
les extrémités des fils à
l'aide de ruban isolant.
Position de fixation du tuyau de drainage
Le tuyau de drainage se trouve à l'arrière de l'unité.
Côté gauche
Fixation sur le côté gauche
Tuyau d'évacuation
Retirez le couvercle du port du
tube ici pour le tuyautage du côté
arrière gauche
Insérer une clé
hexagonale (4mm)
FRANÇAIS
Tuyauterie du côté arrière droit
Tuyauterie du
Courber le tuyau de réfrigérant
côté inférieur
et le tuyau de drainage et les
droit
entourer de ruban isolant.
Plaque de montage
Accrochez les crochets de l'appareil
intérieur ici.
Plaque de montage
Câble inter unité
Guide de fil
Côté droit
Face avant de l'unité
Fixation sur le côté droit
(par défaut)
Serre-câble
Serre-câble
Tuyau d'évacuation
Vue arrière de l'unité
Retirez le couvercle du
port du tube ici pour le
tuyautage du côté gauche
Tuyauterie du côté gauche
Tuyauterie du côté arrière gauche
Tuyauterie du côté inférieur gauche
Comment placer le bouchon de drainage
Ne pas appliquer d'huile lubrifiante
(huile de machine réfrigérante) lors
de l'insertion. Une telle application
entraînerait une détérioration et une
fuite du bouchon.
6
