8.1 Général
Relier le système électrique de la chaudière à la terre en
respectant les exigences des autorités réglementaires. En
l'absence de telles normes, respecter :
•
aux États-Unis, le National Fuel Gas Code, ANSI/NFPA 70.
•
au Canada, le Code électrique canadien CAN/CSA C22.1
(première partie) : Norme de sécurité relative aux
installations électriques.
8.2 Knockouts électriques (Figure 8-1)
•
Cinq knockouts ont localisé sur le fond de châssis.
A.
Trois knockouts localisés sous la boîte de jonction
sont réservés pour les fi ls à haute tension (les fi ls de
signal). Le programme d'installation pour choisir des
connecteurs pour l'usage sur les knockouts, utilisant
le diamètre total de paquets de fi l.
B.
Deux knockouts ont localisé à la droite des knockouts
à haute tension (hors de de boîte de jonction) sont
réservés pour l'installation électrique de tension
basse. L'oeillet pourrait être utilisé si les connecteurs
métalliques ne sont pas commodes pour les fi ls de
tension bas. L'usage a fourni des oeillets en utilisant
ces knockouts.
8.3 Raccordements électriques (Figure 8-2)
•
Nº de chaudière
A.
Fournir un circuit indépendant de 120 volts,
15 ampères avec fusibles ou disjoncteur, tel qu'exigé
par les autorités réglementaires.
B.
Ouvrir la boîte de jonction à haute tension (voir
fi gures 3-3) pour accéder à la plaque à bornes
d'alimentation.
C.
Raccorder le circuit 120 V CA à la plaque à bornes
d'alimentation (L, N, G) de 120 V CA.
•
Pompe de chauffage central (si utilisée).
A.
Isoler la pompe du module de commande si l'intensité
de la pompe ampères dépasse 2 amplis (ou 1 ampli si
la pompe de DHW externe est utilisée).
B.
Raccorder la pompe à la plaque à bornes
d'alimentation (L, N, G) de la pompe de chauffage
central (CH PUMP).
•
Pompe d'eau chaude à usage domestique (si utilisée).
A.
Isoler la pompe du module de commande si l'intensité
de la pompe dépasse 0,1 ampère.
B.
Raccorder la pompe à la plaque à bornes
d'alimentation (L, N, G) de la pompe d'eau chaude
domestique (DHW PUMP).
8.4 Raccordements de basse tension (Figure 8-3)
•
Bornes d'interface utilisateur
A.
Câblage vers les bornes de l'interface utilisateur (USER
INTERFACE) de la plaque à basse tension fait en usine
B.
Facultatif : installer l'interface utilisateur à distance
pour en faciliter l'accès. Consulter le mode d'emploi
du régulateur pour obtenir des renseignements
supplémentaires.
C.
La longueur maximum de fi l est 100 pi (30m) pour 22
ga.
8 - RACCORDEMENTS ÉLECTRIQUES
AVERTISSSEMENT
!
Danger d'électrocution. COUPER l'alimentation électrique
au panneau électrique avant de faire des raccordements
électriques. Négliger de respecter cette consigne pourrait
entraîner la mort ou des blessures graves.
Les autres schémas de câblage se trouvent dans la
section 15 de ce manuel

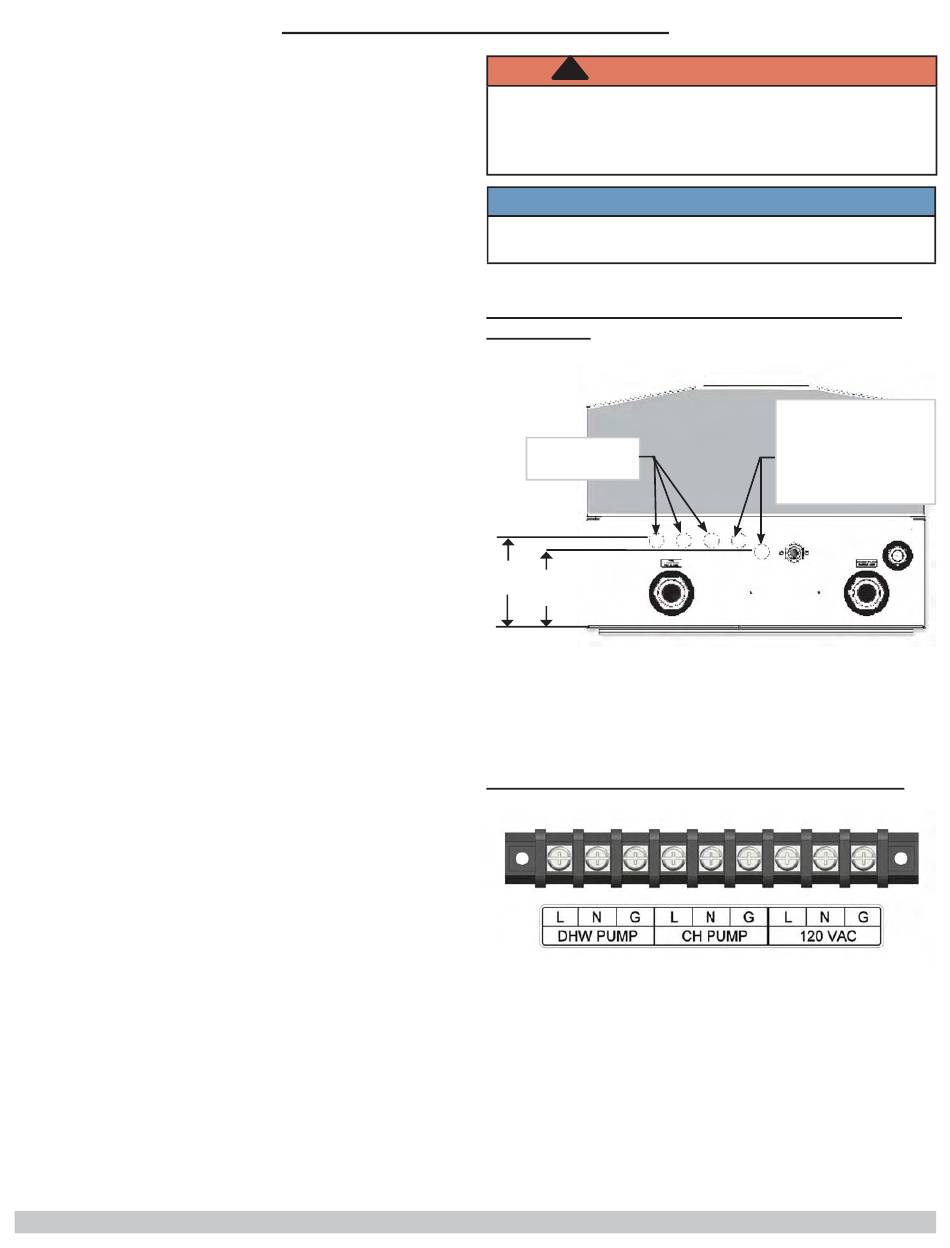

8-1 LE FOND ELECTRIQUES DE KNOCKOUTS DE
CHAUDIERE
High Voltage
Knockouts
5"
4½"
(1.6m)
(1.4m)
8-2 RACCORDEMENTS AU CIRCUIT ÉLECTRIQUE
26
AVIS
.
Front of Boiler
Low Voltage
Knockouts
(Use supplied
grommets when using
these knockouts)
Back of Boiler
