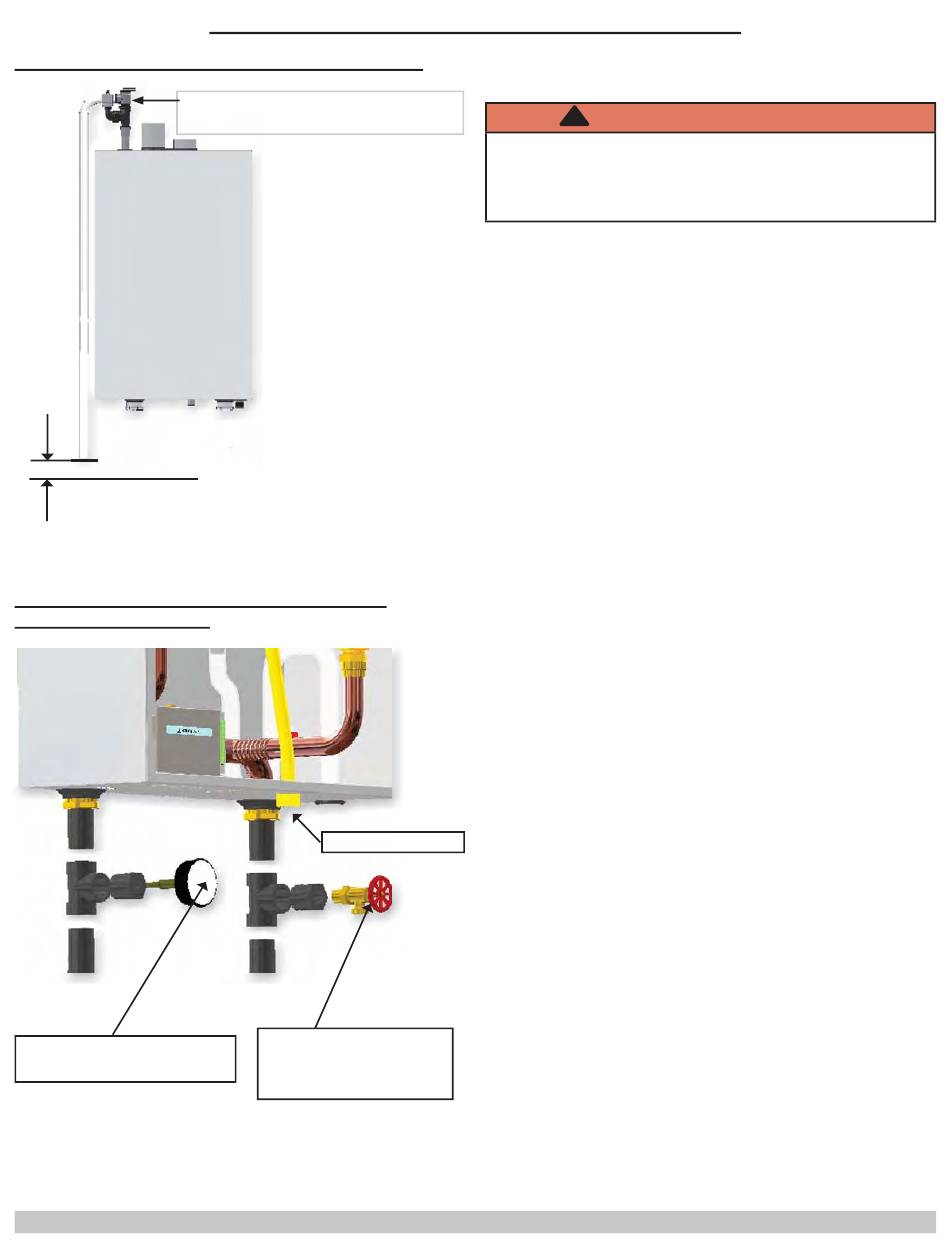

FIGURE 5-2 Canalisation de soupape de sûreté
La Soupape de Soulagement de
sécurité
Vérifi er les normes des codes
locaux touchant la distance
maximum du plancher.
FIGURE 5-3 Installation de l'indicateur de
température/pression
Indicateur
de température/pression
5 - CANALISATIONS DU SYSTÈME À EAU CHAUDE
Gazer la Provision
Drainer Soupape montrée
à Connexion de Retour de
Système à la Chaudière
•
La soupape de sûreté doit être installée avec la tige en
position verticale.
AVERTISSSEMENT
!
Danger de brûlure et d'ébouillantage. La soupape de
sûreté peut laisser échapper de la vapeur ou de l'eau
chaude pendant le fonctionnement. Installer un tuyau
d'évacuation en suivant ces directives.
•
Installer un tuyau d'évacuation à la soupape de sûreté.
(Voir fi gures 5-2 et 5-4.)
•
Utiliser un tuyau de ¾ po ou plus gros.
•
Installer un tuyau pouvant tolérer une température
maximum de 375 °F (191 °C) ou supérieure.
•
Le tuyau d'évacuation de la chaudière doit être
indépendant de tout autre tuyau d'évacuation.
•
Établir la dimension et la disposition du tuyau
d'évacuation de manière à éviter de réduire la capacité
de la soupape de sûreté sous la capacité minimum
indiquée sur la plaque signalétique.
•
Installer le tuyau de manière à ce qu'il soit le plus
court et droit possible et se dirige vers un endroit qui
empêchera l'utilisateur d'être ébouillanté et aboutira
dans une canalisation d'écoulement adéquate.
•
Le cas échéant, installer un raccord près de la sortie de
la soupape de sûreté.
•
Le cas échéant, installer un ou des coudes près de la sortie
de la soupape de sûreté et en aval du raccord éventuel.
•
L'extrémité du tuyau doit être lisse (non filetée).
5.4 Accessoires de canalisations
•
Indicateur de température/pression. Installer un indicateur
de pression à l'aide du mamelon et du té fournis avec la
chaudière. Voir fi gure 5-3.
5.5 Canalisations du système
•
Ne pas installer de robinet d'arrêt entre la chaudière et la
soupape de sûreté.
•
Système à une seule chaudière. Consulter les indications
générales des fi gures 5-4, 5-5, 5-6 et 5-7. Facteurs
supplémentaires :
•
Le système de commande est conçu pour une
seule pompe de chauffage central. L'installateur est
responsable de l'intégration de plusieurs pompes de
chauffage central.
•
Le système de commande permet d'accorder la priorité
pour l'eau chaude à usage domestique Cette fonction
pourrait être perdue si la pompe de chauffage central
n'est pas directement raccordée au système de
commande.
•
Système à plusieurs chaudières. Consulter les indications
générales de la fi gure 5-8. Facteurs supplémentaires :
12
