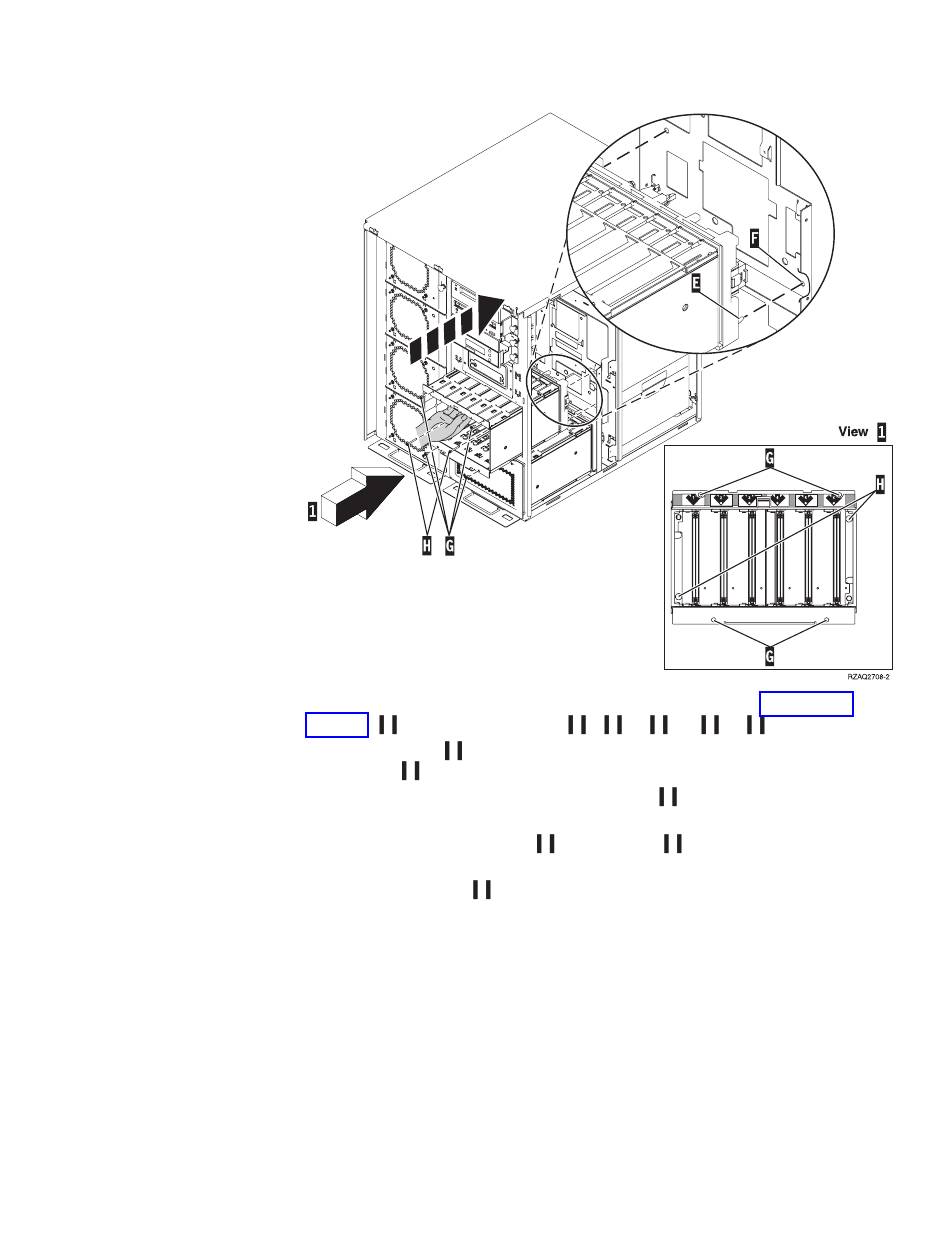

__ 14. Faites glisser le boîtier d'unités de disques dans l'ouverture en faisant
passer les câbles dans les ouvertures du châssis.
__ 15. Connectez les câbles à l'unité centrale comme illustré à la figure 4 à la
page 54. A doit être connecté à A , B à B et C à C .
__ 16. Alignez le tenon E situé sur le boîtier d'unités de disques avec
l'ouverture F sur l'unité centrale.
__ 17. Commencez à mettre en place les quatre vis G sans les serrer afin de fixer
le boîtier d'unités de disques à l'unité centrale.
__ 18. Mettez en place les deux vis H (voir la vue 1 ). Pour ce faire, utilisez
l'outil livré avec le boîtier d'unités de disques.
__ 19. Serrez les quatre vis G .
Installation du boîtier d'unités de disques 7124 ou 7127
53
