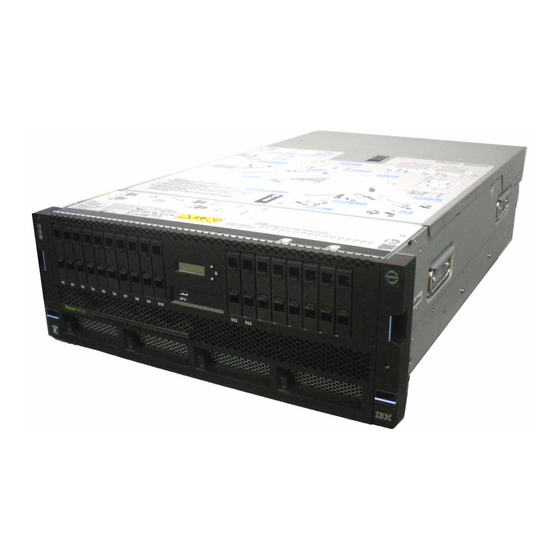

Power Systems Installation du serveur IBM Power System S914 (9009-41A) GC43-4305-00...
Page 3
Power Systems Installation du serveur IBM Power System S914 (9009-41A) GC43-4305-00...
Page 4
Avant d'utiliser le présent document et le produit associé, prenez connaissance des informations générales figurant aux sections «Consignes de sécurité», à la page ix et «Remarques», à la page 33, du manuel Consignes de sécurité IBM, GF11-0951, et du manuel IBM Environmental Notices and User Guide, Z125–5823.
Illustrations Les illustrations sont fournies à titre d'exemple. Certaines peuvent contenir des données propres à la France. Terminologie La terminologie des titres IBM peut différer d'un pays à l'autre. Reportez-vous au tableau ci-dessous, au besoin. IBM France IBM Canada ingénieur commercial représentant...
; v Vérifier la mise en place des obturateurs sur les connecteurs libres. Si vous utilisez des périphériques non IBM avec cet équipement, nous vous recommandons d'utiliser des câbles blindés mis à la terre, à travers des filtres si nécessaire.
Brevets Il est possible qu'IBM détienne des brevets ou qu'elle ait déposé des demandes de brevets portant sur certains sujets abordés dans ce document. Le fait qu'IBM vous fournisse le présent document ne signifie pas qu'elle vous accorde un permis d'utilisation de ces brevets. Vous pouvez envoyer, par écrit, vos demandes de renseignements relatives aux permis d'utilisation au directeur général des relations...
Page 10
Power Systems : Installation du serveur IBM Power System S914 (9009-41A)
Pour éviter tout risque de choc électrique : v Si IBM a fourni le ou les cordons d'alimentation, branchez cette unité uniquement avec le cordon d'alimentation fourni par IBM. N'utilisez pas ce dernier avec un autre produit.
Page 12
Des bords, des coins et des joints tranchants peuvent se trouver à l'intérieur et à proximité du système. Manipulez le matériel avec soin pour éviter tout risque de coupure, d'égratignure et de pincement. (D005) (R001 partie 1/2) : Power Systems : Installation du serveur IBM Power System S914 (9009-41A)
Page 13
DANGER : Observez les consignes suivantes lors de l'utilisation du système en armoire ou lorsque vous travaillez à proximité de ce dernier : v Un mauvais maniement de l'équipement lourd peut engendrer blessures et dommages matériels. v Abaissez toujours les vérins de mise à niveau de l'armoire. v Installez toujours des équerres de stabilisation sur l'armoire.
Page 14
Armoires dotées de tiroirs fixes : Sauf indication du fabricant, les tiroirs fixes ne doivent pas être retirés à des fins de maintenance. Si vous tentez de retirer une partie ou l'ensemble du tiroir, l'armoire risque de devenir instable et le tiroir risque de tomber. Power Systems : Installation du serveur IBM Power System S914 (9009-41A)
Page 15
ATTENTION : Le retrait des composants des parties supérieures de l'armoire améliore sa stabilité au cours du déplacement. Pour déplacer une armoire remplie de composants dans une pièce ou dans un bâtiment, procédez comme suit. v Pour réduire le poids de l'armoire, retirez les équipements, à commencer par celui situé en haut. Si possible, restaurez la configuration d'origine de l'armoire.
Page 16
DANGER : Un serveur monté en armoire n'est pas une étagère ou un espace de travail. (L002) (L003) Power Systems : Installation du serveur IBM Power System S914 (9009-41A)
Page 17
DANGER : Cordons d'alimentation multiples. Le produit peut être équipé de plusieurs cordons ou câbles d'alimentation en courant alternatif ou continu. Pour supprimer tout risque de danger électrique, débranchez tous les cordons et câbles d'alimentation. (L003) (L007) ATTENTION : Proximité d'une surface très chaude. (L007) (L008) Consignes de sécurité...
Page 18
Rayonnement laser lorsque le capot est ouvert. Evitez toute exposition directe au rayon laser. Evitez de regarder fixement le faisceau ou de l'observer à l'aide d'instruments optiques. (C030) Power Systems : Installation du serveur IBM Power System S914 (9009-41A)
Page 19
___ chercher à la réparer ou à la démonter Ne la remplacez que par une pile agréée par IBM. Pour le recyclage ou la mise au rebut, reportez-vous à la réglementation en vigueur. Piles et batteries usagées doivent obligatoirement faire l'objet d'un recyclage conformément à...
Page 20
à l'aide d'une seule main, celui-ci est probablement surchargé. Ne déroulez pas le treuil plus loin que le niveau supérieur ou inférieur de déplacement de la plateforme. Un déroulement xviii Power Systems : Installation du serveur IBM Power System S914 (9009-41A)
Informations sur l'alimentation électrique et sur le câblage relatives au document GR-1089-CORE du NEBS (Network Equipment-Building System) Les commentaires suivants s'appliquent aux serveurs IBM qui ont été déclarés conformes au document GR-1089-CORE du NEBS (Network Equipment-Building System) : Cet équipement peut être installé : v dans des infrastructures de télécommunications réseau...
Page 22
Power Systems : Installation du serveur IBM Power System S914 (9009-41A)
Pourquoi et quand exécuter cette tâche Vous aurez peut-être besoin de lire les documents suivants avant de commencer l'installation du serveur : v La version la plus récente de ce document est disponible en ligne. Voir Installation du serveur IBM Power System S914 (9009-42A) (http://www.ibm.com/support/knowledgecenter/POWER9/p9eg1/ p9eg1_roadmap.htm).
Vérifiez que vous avez reçu tous les composants commandés. Remarque : Les informations sur votre commande sont incluses avec le produit. Vous pouvez également obtenir des informations sur la commande auprès de votre partenaire commercial IBM ou autre. En cas de pièces manquantes, endommagées ou ne correspondant pas à la commande, consultez l'une des ressources suivantes : v Votre distributeur IBM.
Page 25
8. Sur le côté droit, localisez l'unité EIA qui correspond à l'unité EIA inférieure indiquée sur le devant de l'armoire. 9. Marquez le trou inférieur et le trou supérieur de l'unité EIA. 10. Marquez les trous correspondants sur le côté gauche de l'armoire. Installation du serveur IBM Power System S914 (9009-41A)
à l'aide de rondelles ou de cales d'espacement. Si vous ne disposez pas des glissières et des raccords adaptés à votre armoire, contactez votre revendeur IBM. Pour installer le support de montage dans l'armoire, procédez comme suit.
Page 27
3. Faites pivoter le support de fixation du rail (3) vers l'extérieur et tirez l'avant du rail vers l'avant de l'armoire, jusqu'à ce que les broches soient alignées sur les trous appropriés de l'armoire (4). Figure 4. Pivotement du support de fixation et alignement des broches Installation du serveur IBM Power System S914 (9009-41A)
Pour installer le système dans l'armoire, exécutez la procédure suivante : Procédure 1. Retirez le couvercle de transport situé à l'arrière et à l'avant du système, le cas échéant. Power Systems : Installation du serveur IBM Power System S914 (9009-41A)
Page 29
Figure 6. Positionnement du serveur sur le support de montage 3. Poussez sur les boutons de déverrouillage des deux rails (1), et poussez le serveur (2) sur toute la longueur dans l'armoire, jusqu'à ce qu'il soit en place. Installation du serveur IBM Power System S914 (9009-41A)
Patte du bras de routage des câbles interne Crochet de montage interne Patte du bras de routage des câbles interne Crochet de montage externe Patte d'extension Patte du bras de routage des câbles interne Power Systems : Installation du serveur IBM Power System S914 (9009-41A)
Page 31
Figure 9. Pivotement de la patte d'extension du bras de routage des câbles 3. Insérez la patte du bras de routage des câbles interne (A) dans le crochet de montage interne (B) jusqu'à ce que le crochet de montage externe (D) s'enclenche. Installation du serveur IBM Power System S914 (9009-41A)
VIOS (Virtual I/O Server) sur l'une de vos partitions logiques. Accédez aux instructions relatives à la console, l'interface ou le terminal applicable dans le tableau suivant. Power Systems : Installation du serveur IBM Power System S914 (9009-41A)
Branchez le cordon d'alimentation au bloc d'alimentation. b. Branchez sur la source d'alimentation les cordons d'alimentation du système et des autres dispositifs connectés. c. Si votre système utilise une unité PDU (distribution d'alimentation), exécutez la procédure suivante : Installation du serveur IBM Power System S914 (9009-41A)
Capacity on Demand. La console HMC communique avec des systèmes gérés à l'aide d'applications de maintenance afin de détecter, regrouper et envoyer des informations aux services IBM à des fins d'analyse. Power Systems : Installation du serveur IBM Power System S914 (9009-41A)
Page 35
Si vous utilisez un commutateur, vérifiez que la vitesse de ce dernier est définie sur Détection auto. Si le serveur est directement connecté à la console HMC, assurez-vous que la vitesse de la carte Ethernet sur la console HMC est associée au paramètre Détection auto. Pour plus d'informations Installation du serveur IBM Power System S914 (9009-41A)
Connectez-vous au système en tant qu'administrateur local. b. Veillez à installer le dernier niveau de service pack IBM i Access. Le site Web à partir duquel télécharger le dernier Service Pack pour IBM i Access est à l'adresse IBM i Access(http://www- 03.ibm.com/systems/i/software/access/windows/casp.html).
Page 37
Un nom unique qui n'est pas encore enregistré dans le service DNS pour une autre adresse 2) Si vous utilisez IBM i V6R1 ou une version ultérieure, appuyez sur la touche de tabulation. La zone Adresse TCP/IP de l'outil de maintenance est activée.
Page 38
Ce code peut indiquer que le système n'est pas préinstallé avec IBM i et que vous devez définir le type de console sur LAN (réseau local). 8. Exécutez cette étape si le système n'est pas préinstallé avec IBM i. Pour définir le type de console sur LAN, procédez comme suit.
Page 39
1) Utilisez le numéro d'emplacement enregistré auparavant pour déterminer la fonction Bn à sélectionner. Par exemple, si vous utilisez la carte d'E-S de l'emplacement C2, vous pouvez sélectionner le paramètre de console B2 pour configurer l'emplacement de la carte. Installation du serveur IBM Power System S914 (9009-41A)
à A6005008, appelez votre fournisseur de services IBM pour obtenir une assistance. Remarque : Vous devez configurer et démarrer une interface TCP IBM i sur un second port (T2, T3, T4) avant de déplacer la console. Vous avez ainsi la certitude qu'une méthode de secours sera disponible pour accéder au serveur.
(MDC) pour pouvoir ouvrir une console et accéder à votre système d'exploitation. Pour quitter le mode MDC, procédez comme suit : 1. Sélectionnez Ressources > Tous les systèmes. Installation du serveur IBM Power System S914 (9009-41A)
Page 42
Sélectionnez Configuration système > Heure locale. g. Réglez l'heure. h. Sélectionnez Sauvegarde des paramètres. 4. Vérifiez le niveau du microprogramme du système géré. a. Dans la zone de navigation, cliquez sur Mises à jour. Power Systems : Installation du serveur IBM Power System S914 (9009-41A)
Page 43
7. Créez des partitions à l'aide de modèles. v Si vous créez des nouvelles partitions, vous pouvez utiliser les modèles figurant sur votre console HMC. Pour plus d'informations, voir Accès à la bibliothèque de modèles (http://www.ibm.com/ support/knowledgecenter/POWER9/p9efc/p9efc_accessing_template_library.htm). v Si vous disposez de partitions existantes sur un autre système, vous pouvez capturer ces configurations, les sauvegarder dans la bibliothèque de modèles et déployer le modèle de partition.
(mois, jour et année) et l'heure (heures, minutes, secondes). e. Modifiez la date ou l'heure (ou les deux) et cliquez sur Sauvegarder les paramètres. 3. Pour démarrer un système, procédez comme suit. Power Systems : Installation du serveur IBM Power System S914 (9009-41A)
Pourquoi et quand exécuter cette tâche Vous aurez peut-être besoin de lire les documents suivants avant de commencer l'installation du serveur : v La version la plus récente de ce document est disponible en ligne. Voir Installation du serveur IBM Power System S914 (9009-42A) (http://www.ibm.com/support/knowledgecenter/POWER9/p9eg1/ p9eg1_roadmap.htm).
Vérifiez que vous avez reçu tous les composants commandés. Remarque : Les informations sur votre commande sont incluses avec le produit. Vous pouvez également obtenir des informations sur la commande auprès de votre partenaire commercial IBM ou autre. En cas de pièces manquantes, endommagées ou ne correspondant pas à la commande, consultez l'une des ressources suivantes : v Votre distributeur IBM.
à l'arrière du serveur. 2. Exécutez la procédure suivante : a. Branchez le cordon d'alimentation au bloc d'alimentation. b. Branchez sur la source d'alimentation les cordons d'alimentation du système et des autres dispositifs connectés. Installation du serveur IBM Power System S914 (9009-41A)
Capacity on Demand. La console HMC communique avec des systèmes gérés à l'aide d'applications de maintenance afin de détecter, regrouper et envoyer des informations aux services IBM à des fins d'analyse. Power Systems : Installation du serveur IBM Power System S914 (9009-41A)
Page 49
1. Si vous souhaitez connecter directement la console HMC au système géré, reliez le connecteur Ethernet 1 de la console HMC au port HMC1 du système géré. Voir figure 13. Figure 13. Connexion de la console HMC au système géré Installation du serveur IBM Power System S914 (9009-41A)
Branchez sur la source d'alimentation les cordons d'alimentation du système et des autres dispositifs connectés. c. Si votre système utilise une unité PDU (distribution d'alimentation), exécutez la procédure suivante : Power Systems : Installation du serveur IBM Power System S914 (9009-41A)
Pour accéder à l'interface ASMI à l'aide de la console HMC, procédez comme suit : a. Dans la zone de navigation, développez Gestion de systèmes > Serveurs. b. Dans la zone de contenu, sélectionnez le système géré. Installation du serveur IBM Power System S914 (9009-41A)
Page 52
6. Créez des partitions à l'aide de modèles. v Si vous créez des nouvelles partitions, vous pouvez utiliser les modèles figurant sur votre console HMC. Pour plus d'informations, voir Accès à la bibliothèque de modèles (http://www.ibm.com/ support/knowledgecenter/POWER9/p9efc/p9efc_accessing_template_library.htm). Power Systems : Installation du serveur IBM Power System S914 (9009-41A)
Pour plus d'informations, voir Modèles de partition (http://www.ibm.com/support/ knowledgecenter/POWER9/p9efc/p9efc_partition_template_concept.htm). v Si vous souhaitez utiliser un modèle existant d'une autre source, vous pouvez l'importer et l'utiliser. Pour plus d'informations, voir Importation d'un modèle de partition (http://www.ibm.com/ support/knowledgecenter/POWER9/p9efc/p9efc_import_partition_template.htm). 7. Installez un système d'exploitation et mettez-le à jour.
Page 54
AIX ou Linux, voir Obtention de correctifs du microprogramme de serveur via AIX ou Linux sans console de gestion (http://www.ibm.com/support/knowledgecenter/POWER9/p9ha5/ fix_firm_no_hmc_aix.htm). v Si vous utilisez VIOS, voir Mise à jour du serveur Virtual I/O Server (http://www.ibm.com/ support/knowledgecenter/POWER9/p9hb1/p9hb1_vios_managing_updating.htm). Power Systems : Installation du serveur IBM Power System S914 (9009-41A)
Le présent document peut contenir des inexactitudes ou des coquilles. Il est mis à jour périodiquement. Chaque nouvelle édition inclut les mises à jour. IBM peut, à tout moment et sans préavis, modifier les produits et logiciels décrits dans ce document.
être considérées uniquement comme un objectif. Tous les tarifs indiqués sont les prix de vente actuels suggérés par IBM et sont susceptibles d'être modifiés sans préavis. Les tarifs appliqués peuvent varier selon les revendeurs.
Informations d'accessibilité connexes Outre les sites Web du support et du centre d'assistance IBM, IBM propose un service de téléphone par téléscripteur à l'usage des clients sourds ou malentendants leur permettant d'accéder aux services des ventes et du support : Service de téléscripteur...
IBM, le logo IBM et ibm.com sont des marques d'International Business Machines dans de nombreux pays. Les autres noms de produits et de services peuvent être des marques d'IBM ou d'autres sociétés. La liste actualisée de toutes les marques d'IBM est disponible sur la page Web Copyright and trademark information à...
Conseil concernant le rapprochement des législations des Etats membres relatives à la compatibilité électromagnétique. IBM décline toute responsabilité en cas de non-respect de cette directive résultat d'une modification non recommandée du produit, y compris l'ajout de cartes en option non IBM.
Page 60
Cette recommandation décrit l'avis de la JEITA pour les produits dépassant 20 A par phase, monophasés. Cette recommandation décrit l'avis de la JEITA pour les produits dépassant 20 A par phase, triphasés. Power Systems : Installation du serveur IBM Power System S914 (9009-41A)
Page 61
Son emploi dans une zone résidentielle peut créer des interférences. L'utilisateur devra alors prendre les mesures nécessaires pour les supprimer. Liste des personnes d'IBM à contacter à Taïwan : Avis d'interférences électromagnétiques (EMI) - Corée...
Page 62
Um dieses sicherzustellen, sind die Geräte wie in den Handbüchern beschrieben zu installieren und zu betreiben. Des Weiteren dürfen auch nur von der IBM empfohlene Kabel angeschlossen werden. IBM übernimmt keine Verantwortung für die Einhaltung der Schutzanforderungen, wenn das Produkt ohne Zustimmung von IBM verändert bzw.
Eloigner l'appareil du récepteur. v Brancher l'appareil sur une prise différente de celle du récepteur, sur un circuit distinct. v Prendre contact avec un distributeur agréé IBM ou un représentant commercial IBM pour obtenir de l'aide. Utilisez des câbles et connecteurs correctement blindés et mis à la terre afin de respecter les limites de rayonnement définies par la réglementation de la FCC.
Page 64
électromagnétique. IBM décline toute responsabilité en cas de non-respect de cette directive résultat d'une modification non recommandée du produit, y compris l'ajout de cartes en option non IBM. Dans l'Union européenne, contactez : IBM Deutschland GmbH Technical Regulations, Abteilung M456...
Page 65
Um dieses sicherzustellen, sind die Geräte wie in den Handbüchern beschrieben zu installieren und zu betreiben. Des Weiteren dürfen auch nur von der IBM empfohlene Kabel angeschlossen werden. IBM übernimmt keine Verantwortung für die Einhaltung der Schutzanforderungen, wenn das Produkt ohne Zustimmung von IBM verändert bzw.
IBM se réserve le droit de retirer les autorisations accordées ici si, à sa discrétion, l'utilisation des publications s'avère préjudiciable à ses intérêts ou que, selon son appréciation, les instructions susmentionnées n'ont pas été...
Page 67
LE FABRICANT DECLINE NOTAMMENT TOUTE RESPONSABILITE RELATIVE A CES INFORMATIONS EN CAS DE CONTREFACON AINSI QU'EN CAS DE DEFAUT D'APTITUDE A L'EXECUTION D'UN TRAVAIL DONNE. Remarques...
Page 68
