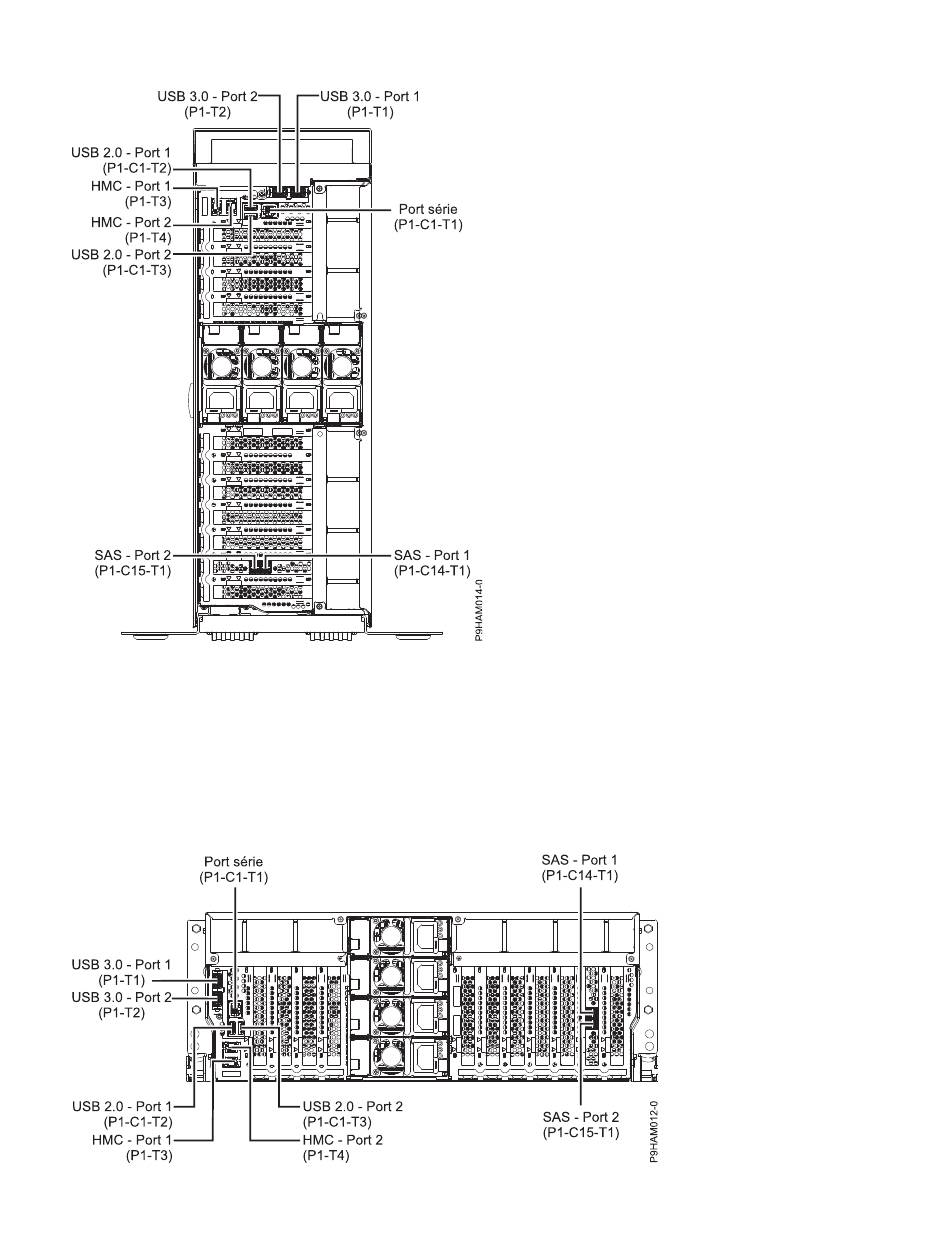

Figure 42. Emplacement des connecteurs du système 8286-41A autonome (fonction étendue)
Emplacement des connecteurs des systèmes 8247-42L et 8286-42A
Cette section décrit l'emplacement des connecteurs sur les modèles 8247-42L et 8286-42A montés en
armoire.
Les serveurs 8247-42L et 8286-42A (fonction étendue) disposent d'emplacements de connecteur de câble
via un port SAS pour les boîtiers d'unité de disque.
Figure 43. Emplacement des connecteurs des systèmes 8247-42L et 8286-42A (fonction étendue)
41
Informations de référence
