Emplacement des connecteurs pour les serveurs POWER8

Cette section décrit l'emplacement des connecteurs des serveurs POWER8.
Emplacement des connecteurs des systèmes 8247-21L, 8247-22L, 8284-21A et
8284-22A
Cette section décrit l'emplacement des connecteurs des systèmes 8247-21L, 8247-22L, 8284-21A et
8284-22A.
Les serveurs 8247-21L, 8247-22L, 8284-21A et 8284-22A à fonction étendue fournissent des emplacements
de connecteur de câble via un port SAS pour les boîtiers d'unité de disque.

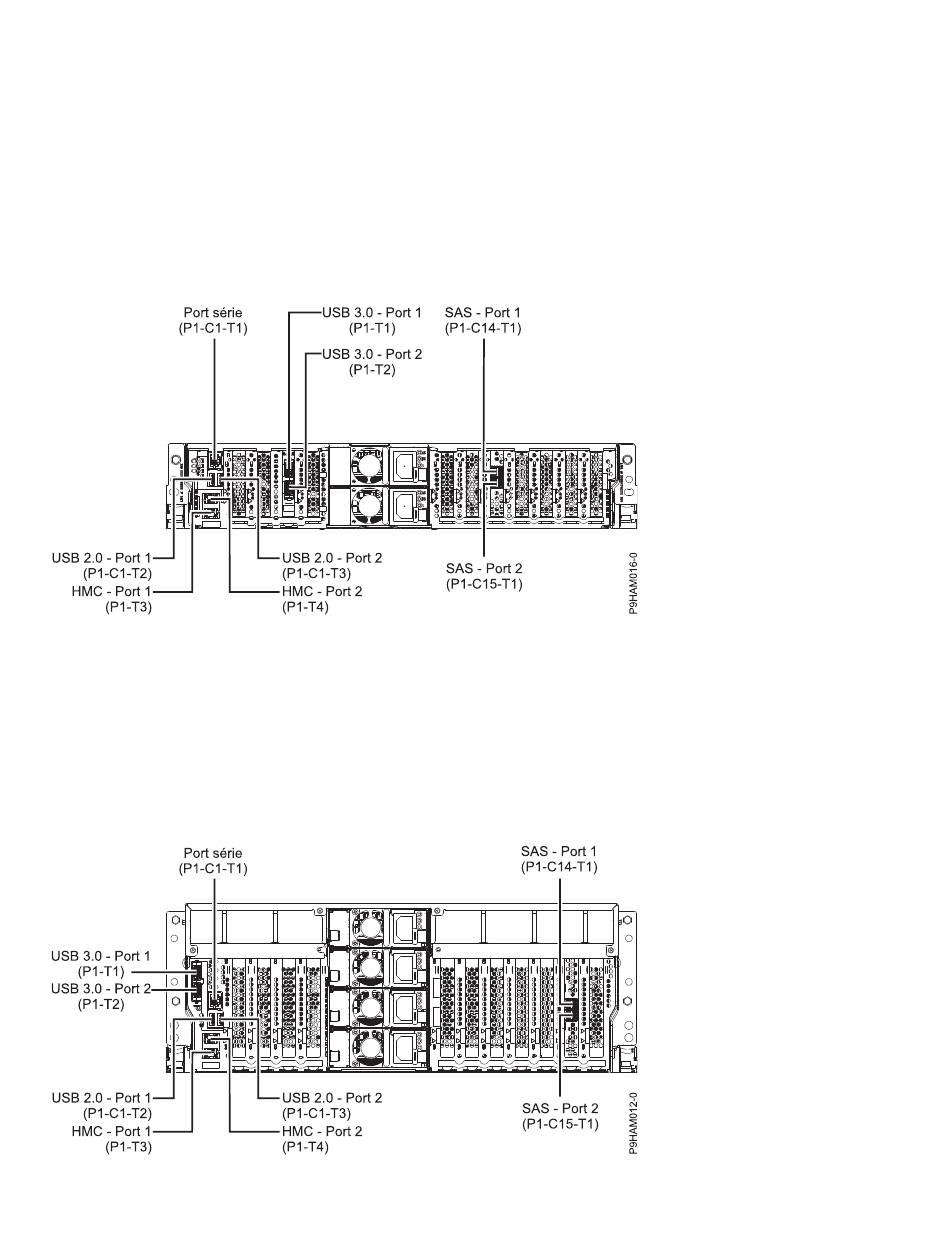

Figure 40. Emplacement des connecteurs des systèmes 8247-21L, 8247-22L, 8284-21A et 8284-22A à fonction
étendue
Emplacement des connecteurs sur le système 8286-41A
Cette section décrit l'emplacement des connecteurs sur les modèles 8286-41A montés en armoire et
autonomes.
Le serveur 8286-41A dispose d'emplacements de connecteur de câble via un port SAS pour les boîtiers
d'unité de disque.
Figure 41. Emplacement des connecteurs du système 8286-41A monté en armoire (fonction étendue)
