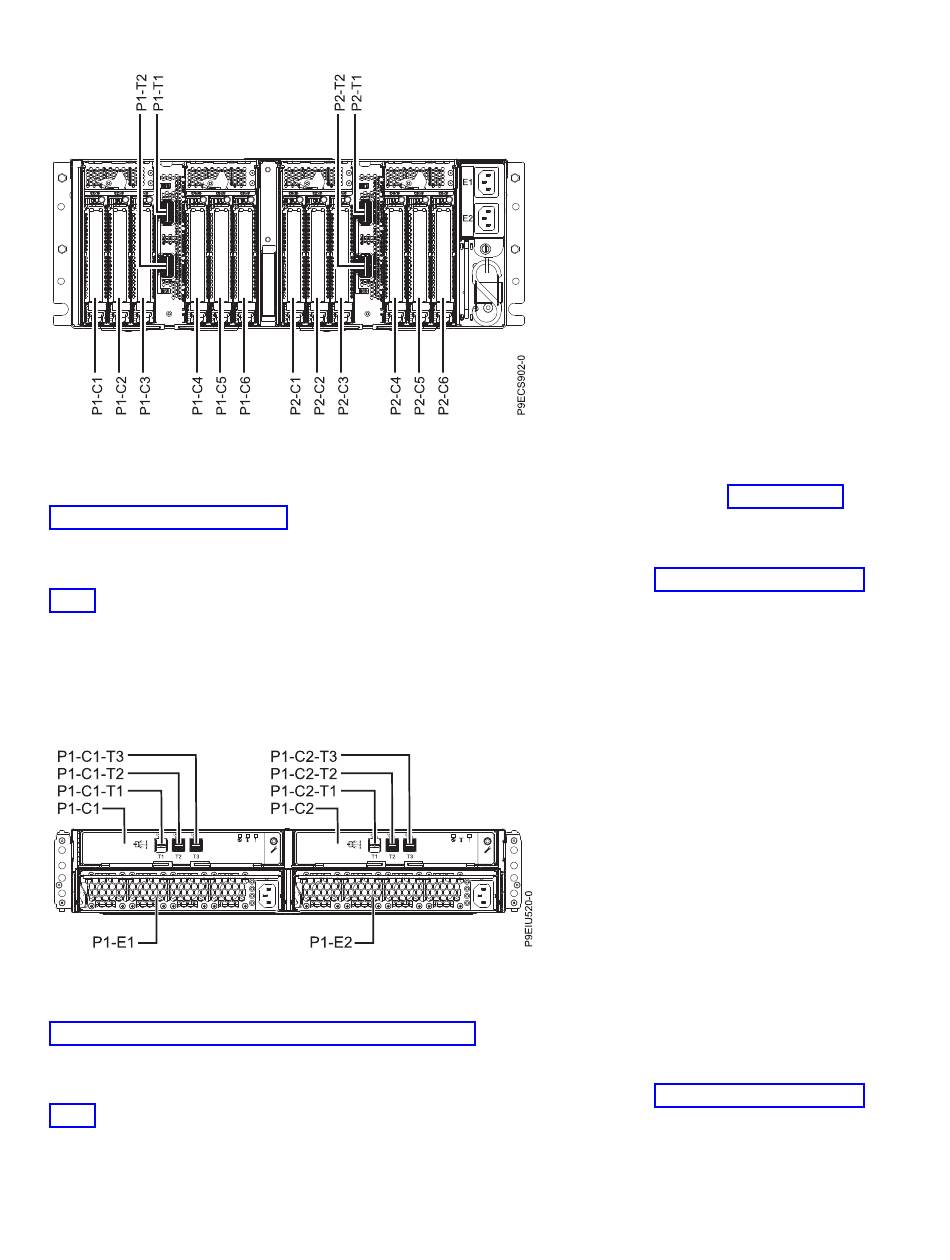

Figure 36. Tiroir d'extension EMX0 PCIe3 indiquant les connecteurs de câble du module de sortance à 6
emplacements PCIe3 à gauche et à droite, ainsi que ceux du tiroir d'extension en bas (T2) et en haut (T1)
Pour plus d'informations sur les emplacements du tiroir d'extension EMX0 PCIe3, voir Emplacements
tiroir d'extension EMX0 PCIe3(http://www.ibm.com/support/knowledgecenter/POWER9/p9ecs/
p9ecs_emx0_loccodes.htm).
Pour plus d'informations sur l'emplacement des serveurs sur le système, voir Part locations and location
codes(http://www.ibm.com/support/knowledgecenter/POWER9/p9ecs/p9ecs_locations.htm).

Emplacement des connecteurs des armoires de stockage ESLL et ESLS

Cette section décrit l'emplacement des connecteurs des armoires de stockage ESLL et ESLS.
Remarque : Les connecteurs T1 ne sont pas utilisés.
Figure 37. Emplacement des connecteurs des armoires de stockage ESLL et ESLS
Pour plus d'informations sur les emplacements des armoires de stockage ESLL et ESLS, voir
Emplacements des armoires de stockage ESLL et ESLS(http://www.ibm.com/support/knowledgecenter/
POWER9/p9ecs/p9ecs_esll_esls_loccodes.htm).
Pour plus d'informations sur l'emplacement des serveurs sur le système, voir Part locations and location
codes(http://www.ibm.com/support/knowledgecenter/POWER9/p9ecs/p9ecs_locations.htm).

Emplacement des connecteurs pour les serveurs POWER9

Cette section décrit l'emplacement des connecteurs des serveurs POWER9.
