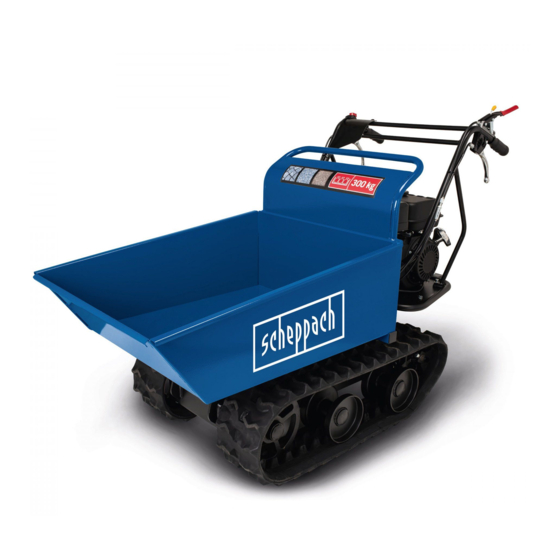

DP4000
Motorbetriebener Muldenkipper
DE
Originalbedienungsanleitung
Dumper
GB
Translation of original instruction manual
Mini-transporteur tout terrain
FR
Traduction des instructions d'origine
Minitransporter adatto a qualsiasi terreno
IT
Traduzione dalle istruzioni d'uso originali
Korbový sklápěč poháněný motorem
CZ
Překlad originálního návodu k obsluze
Motorový vozík
SK
Preklad originálneho návodu na obsluhu
Motoros billentős dömper
HU
Az eredeti használati útmutató fordítása
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
08
23
37
52
66
80
94
