Caractéristiques techniques ISOM AMD 322
120
100
80
R
max
E
(%)
60
40
20
0
0,1
0,3

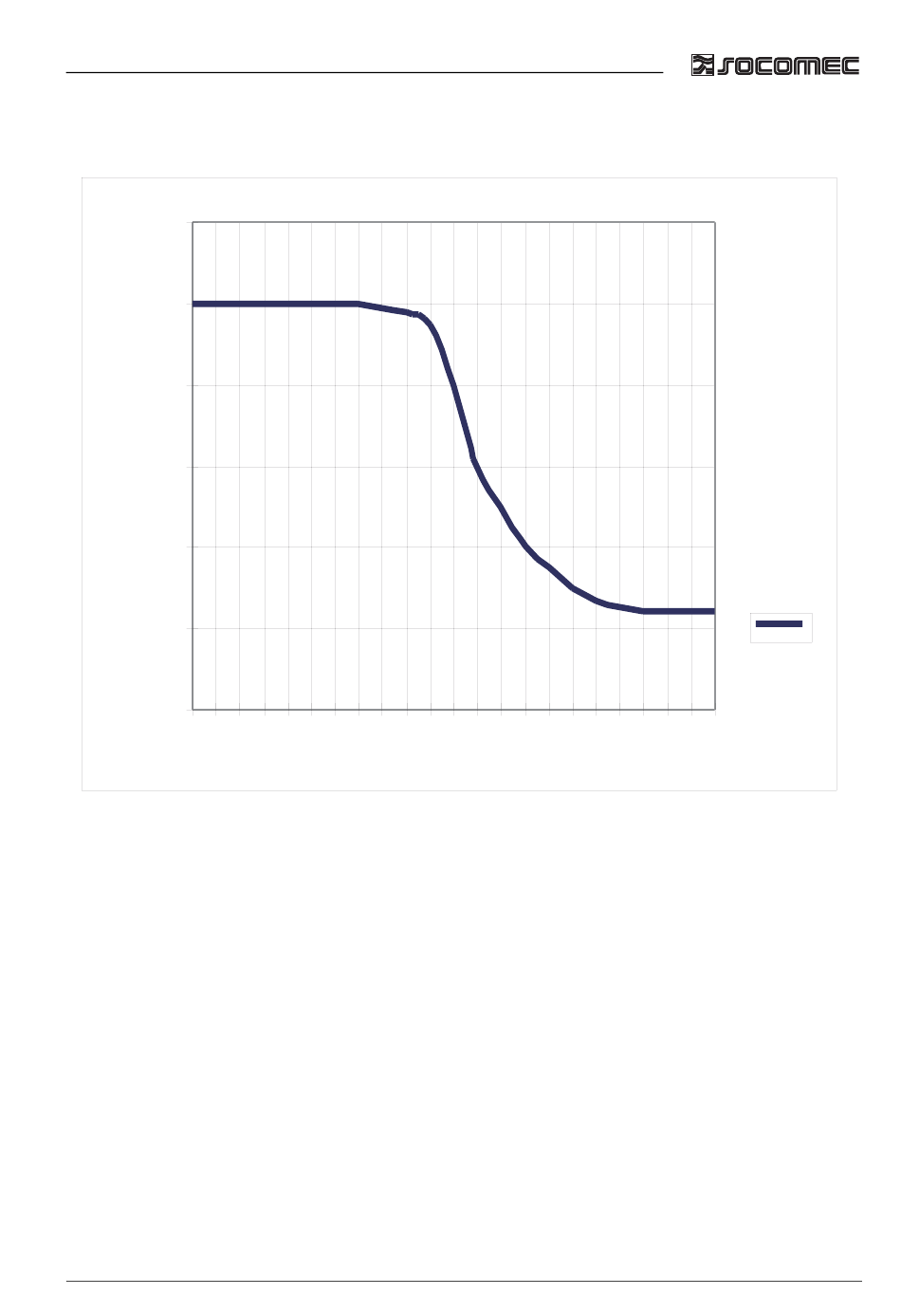

Courbe 3 : réduction de la sensibilité pour des capacités de fuite globale du
réseau supérieures à la valeur maximale admissible de CE (courbes 2a et 2b).
A propos des courbes, il est à noter que la somme des capacités en
amont des différents tores doit être au moins égale à 50 % de la capacité
totale pour éviter une baisse de la sensibilité. Dans le cas contraire, des
signalisation de défauts erronées peuvent survenir. La capacité maxi-
male de fuite du réseau est de 20000 µFV, ce qui représente dans un
réseau de 400V : 20000µF.V/400V = 50 µF. Un franchissement de la
valeur de seuil peut provoquer des déclenchements intempestifs.
L'utilisation de tores ouvrants peut réduire la sensibilité de recherche :
nous consulter.
NT 874 611F
0,5
0,7
1,1
1,5
2,2
2,5
4
6
x Ce max
8
10
55
