MONTAGE DE L'ATTELAGE À DÉCROCHAGE MANUEL

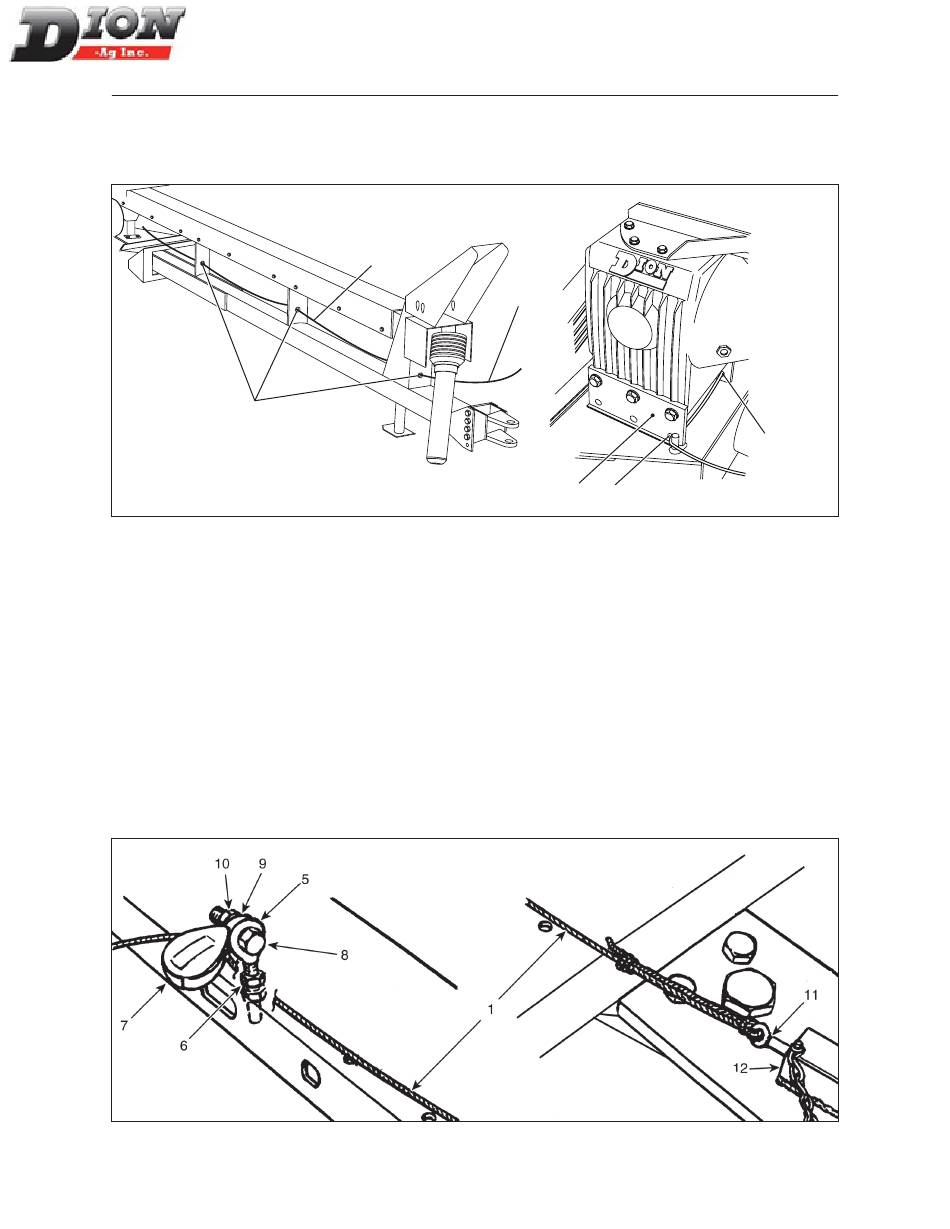

ÉTAPE 1 - FIGURE 35
Passer la corde (item 1) à partir de l'avant dans les
trous indiqués (item 2).
Figure 35
ÉTAPE 3 - FIGURE 36
Installer un boulon à oeil (item 5) dans le trou indi-
qué avec deux (2) écrous à bride 5/16" dia. (item
6). Serrer les écrous à la main. Boulonner la poulie
(item 7) sur le boulon à oeil avec un (1) boulon hex.
5/16" x 1-1/4" lg (item 8), deux (2) rondelles plates
3/8" dia. (item 9) et un (1) écrou hex. 5/16" dia. (item
10). Passer la corde (item 1) dans la poulie (item 7).
Figure 36
42
1
2
Manuel No. F4112E952 V1.2
ÉTAPE 2 - FIGURE 35
Passer la corde (item 1) dans les deux (2) trous (item
3) à la base de la transmission angulaire (item 4).
1
3
4
ÉTAPE 4 - FIGURE 36
Attacher la corde (item 1) dans l'oeil de la tige (item
11) de la barrure de l'attelage (item 12). Tirer sur la
corde puis ajuster la hauteur de la poulie de façon à
bien dégager la corde. La position de la poulie doit
être dirigée légèrement vers l'arrière. Bien serrer
tous les écrous.
NOTE : Ajuster la corde sur la cabine du tracteur en
s'assurant qu'elle n'accroche pas en tour-
nant.
NOTE : L'opérateur doit tirer suffisamment fort sur la
corde pour libérer la barrure complètement.
3
