60 | Eliminar avarias

Atribuir circuito de carga do acumulador (1 ou 2) através do
interruptor de codificação:
Se um circuito de carga do acumulador estiver liga-
do diretamente ao equipamento térmico, o módu-
lo não pode ser colocado em 9 em nenhum
módulo. Neste caso, o primeiro circuito de carga
do acumulador atrás do compensador hidráulico é
o circuito de aquecimento 2.
• 1 circuito de carga do acumulador: interruptor de codifica-
ção em 9
• 2 circuitos de carga do acumulador:
circuito de carga do acumulador 1 = interruptor de codifi-
cação em 9;
circuito de carga do acumulador 2 = interruptor de codifi-
cação em 10
4.2 Colocação em funcionamento da instalação e
do módulo

4.2.1 Ajustes para circuito de aquecimento

1. Atribuir módulo a um circuito de aquecimento (depen-
dendo da unidade de comando instalada 1 ... 8).
2. Se necessário, ajustar o interruptor de codificação noutros
módulos.
3. Ligar a tensão de rede de toda a instalação.
Se o indicador de funcionamento do módulo acender perma-
nentemente a verde:
4. Colocar a unidade de comando em funcionamento de
acordo com as instruções de instalação e ajustar de forma
adequada.
4.2.2 Ajustes para o circuito de carga do acumulador
1. Atribuir o módulo a um circuito de carga do acumulador
(9 ... 10).
2. Se necessário, ajustar o interruptor de codificação noutros
módulos.
3. Ligar a tensão de rede de toda a instalação.
Se o indicador de funcionamento do módulo acender perma-
nentemente a verde:
4. Colocar a unidade de comando em funcionamento de
acordo com as instruções de instalação e ajustar de forma
adequada.
6 720 819 865 (2016/10)
5 Eliminar avarias
Usar unicamente peças de substituição originais.
Os danos provocados por peças de substituição
não fornecidas pelo fabricante são excluídos da
responsabilidade.
Quando não for possível eliminar uma avaria, con-
tacte o técnico responsável dos serviços de assis-
tência.

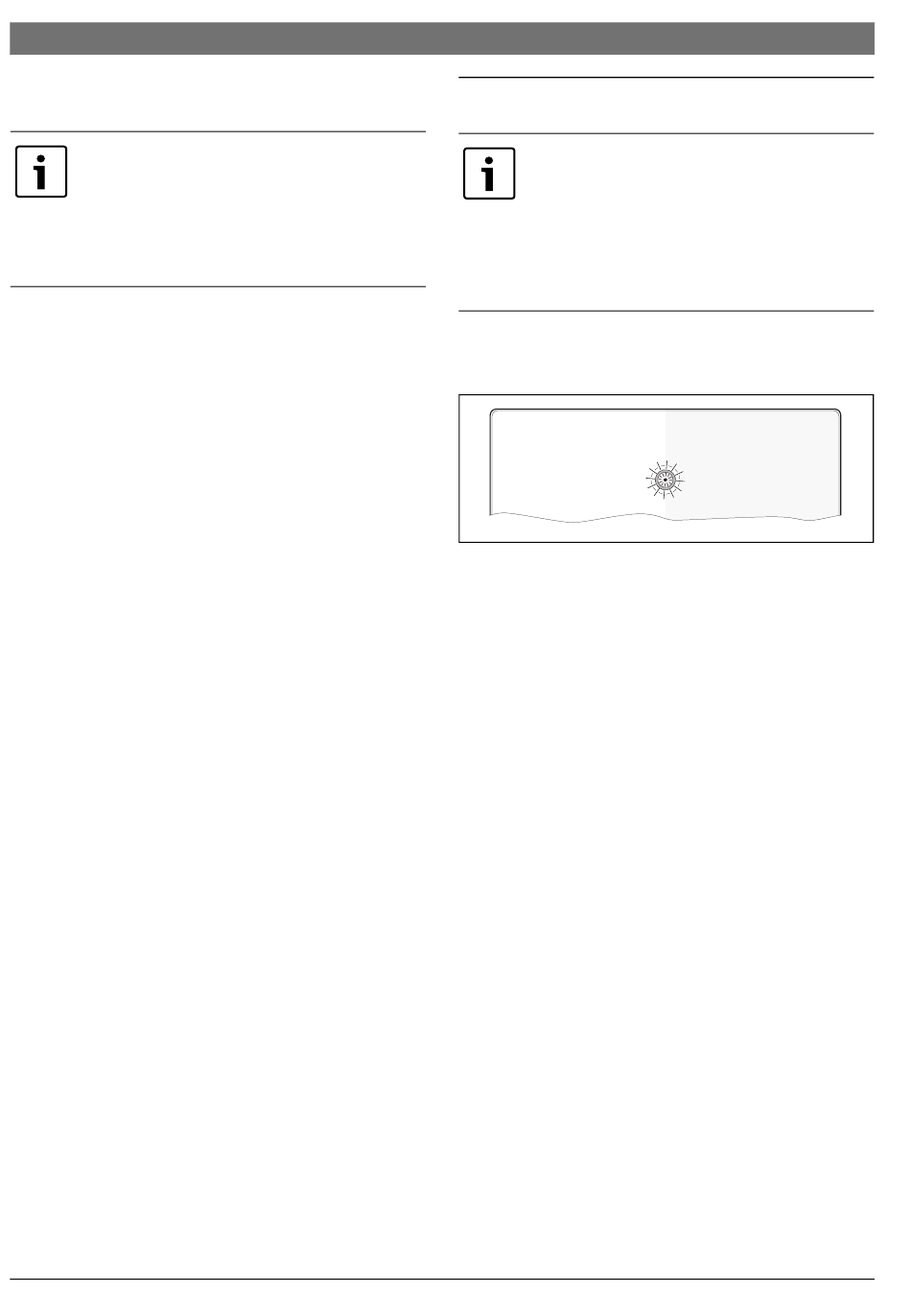

O indicador de funcionamento mostra o estado de operação do
módulo.
Caso ocorra uma avaria no módulo, a misturadora no circuito
de aquecimento misto ligado é colocada numa posição definida
pelo módulo. Assim, é possível continuar a operar a instalação
com uma potência térmica reduzida.
Algumas avarias também são atribuídas no visor atribuído ao
circuito de aquecimento e, se necessário, indicadas na unidade
de comando superior.
4 5 6
3 7
2
8
1 9
10
0
6 720 645 409-20.1o
MM100
