Exigences de mesures du foyer
A. Ouverture d'évacuation minimale pour
le foyer
Les exigences d'ouverture minimales du foyer pour un
encadrement régulier d'une profondeur de 19 mm (3/4 po) sont
montrées à la figure 4.2. Pour les ouvertures plus petites, un
encadrement optionnel d'une profondeur de 38 mm (1-1/2 po)
est disponible et ses dimensions sont montrées à la figure 4.3.
AVERTISSEMENT! Risque d'incendie ou de brûlure!
Prévoir un dégagement suffisant autour des bouches d'air
et pour l'accès à l'entretien. En raison des températures
élevées, l'appareil devrait être situé loin de voies
passantes et des meubles et rideaux.
• La brique (réfractaire), les portes vitrées, les rails du grillage,
le grillage et les grilles des bûches peuvent être retirés
d'une boîte à feu préfabriquée pour obtenir les exigences
d'ouvertures minimales pour le foyer encastré au gaz.

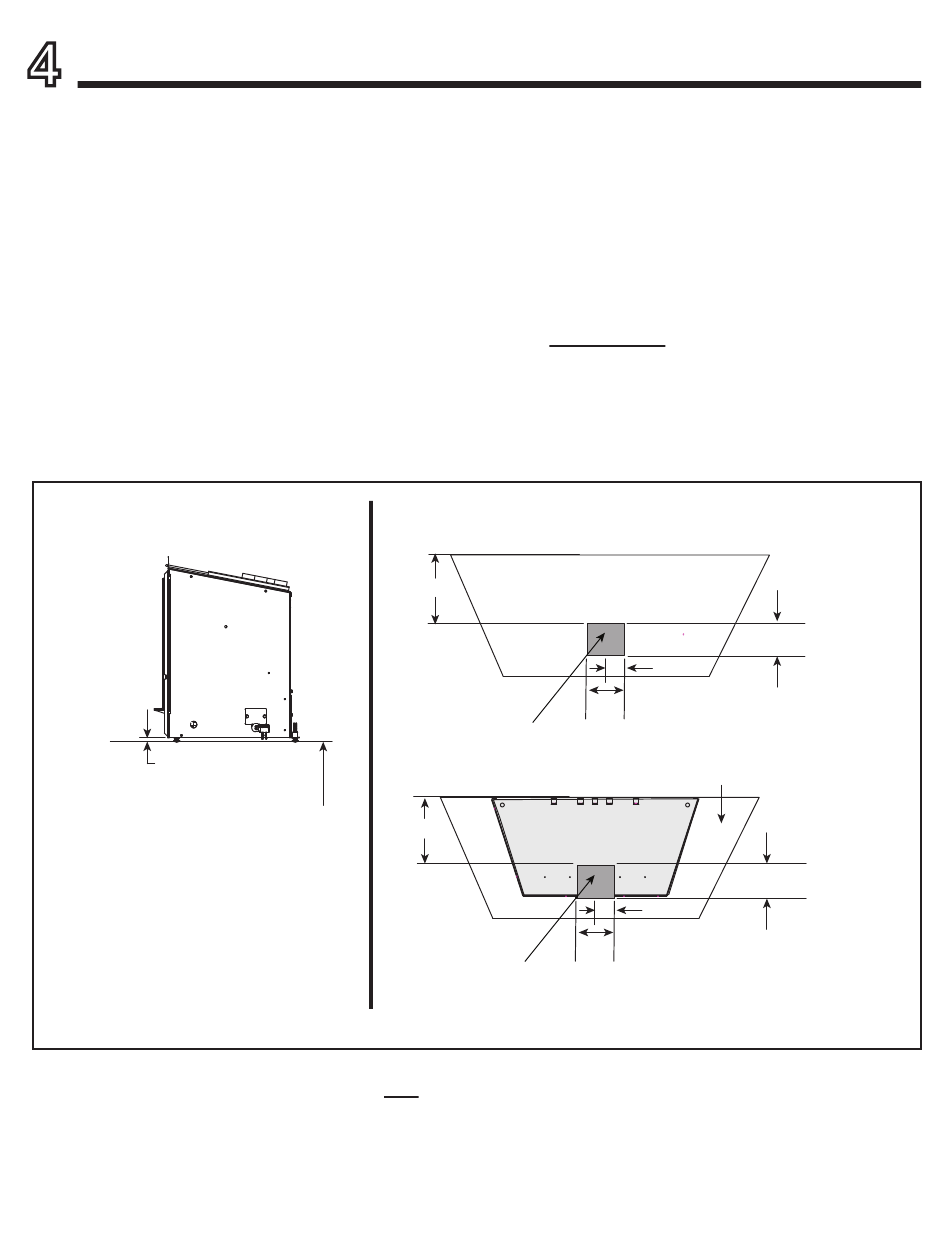

VUE LATÉRALE
HAUTEUR DE MISE À NIVEAU
13 MM (1/2 PO) (RECOMMANDÉE),
6 MM (1/4 PO) EST REQUISE
PLANCHER MÉTALLIQUE DE L'EXISTANTE
BOÎTE À FEU À COMBUSTIBLE SOLIDE
Figure 4.1-A
• L'appareil ne devrait pas être placé directement sur la base de
l'enveloppe extérieure, un vide d'air de 6 mm (1/4 po) DOIT être
présent entre le foyer encastré et la base de l'enveloppe extérieure.
Utiliser les pattes de mise à niveau pour soulever le foyer encastré
d'au moins 6 mm (1/4 po). Le foyer original ne devrait jamais
être remis au combustible solide dans cette condition. Les murs
latéraux et la structure supérieure de la boîte à feu ne devraient
jamais être altérés sauf exception des déflecteurs et des registres.
8
229 MM (9 PO)
229 MM (9 PO)
Figure 4.1-B
Majestic • MDVI30IN, MDVI35IN Manuel d'installation • 2205-980DFR • 10/16
• On peut enlever les étagères, les écrans et les déflecteurs de
la boîte à feu préfabriquée s'ils sont fixés par des attaches
mécaniques.
• Le fond métallique de la boîte à feu pour combustible solide
peut être enlevé pour faciliter l'installation du foyer encastré.
• La découpe de toute pièce de métal du foyer dans laquelle
le foyer encastré au gaz doit être installé est interdite, sauf
pour le sol tel que testé à cette fin et comme noté ci-haut et
à la figure 4.1.
• Un espace minimal de 13 mm (1/2 po) entre le bas de l'appareil
et le sol métallique de la boîte à feu pour combustible solide
est RECOMMANDÉ pour une performance optimale du
ventilateur. Voir la vue latérale à la figure 4.1.
VUE SUPÉRIEURE
PLANCHER MÉTALLIQUE DE L'EXISTANTE
BOÎTE À FEU À COMBUSTIBLE SOLIDE
152 MM
(6 PO)
RETIRER CETTE
SECTION DU
PLANCHER MÉTALLIQUE
FOYER ENCASTRÉ EN MÉTAL
152 MM
RETIRER CETTE
(6 PO)
SECTION DU
PLANCHER MÉTALLIQUE
• Si un espace minimal de 13 mm (1/2 po) ne peut être atteint,
une section du fond métallique préfabriqué peut être retiré.
Voir la figure 4.1-B.
127 MM (5 PO)
76 MM (3 PO)
BOÎTE À FEU PRÉFABRIQUÉE
127 MM (5 PO)
76 MM (3 PO)
