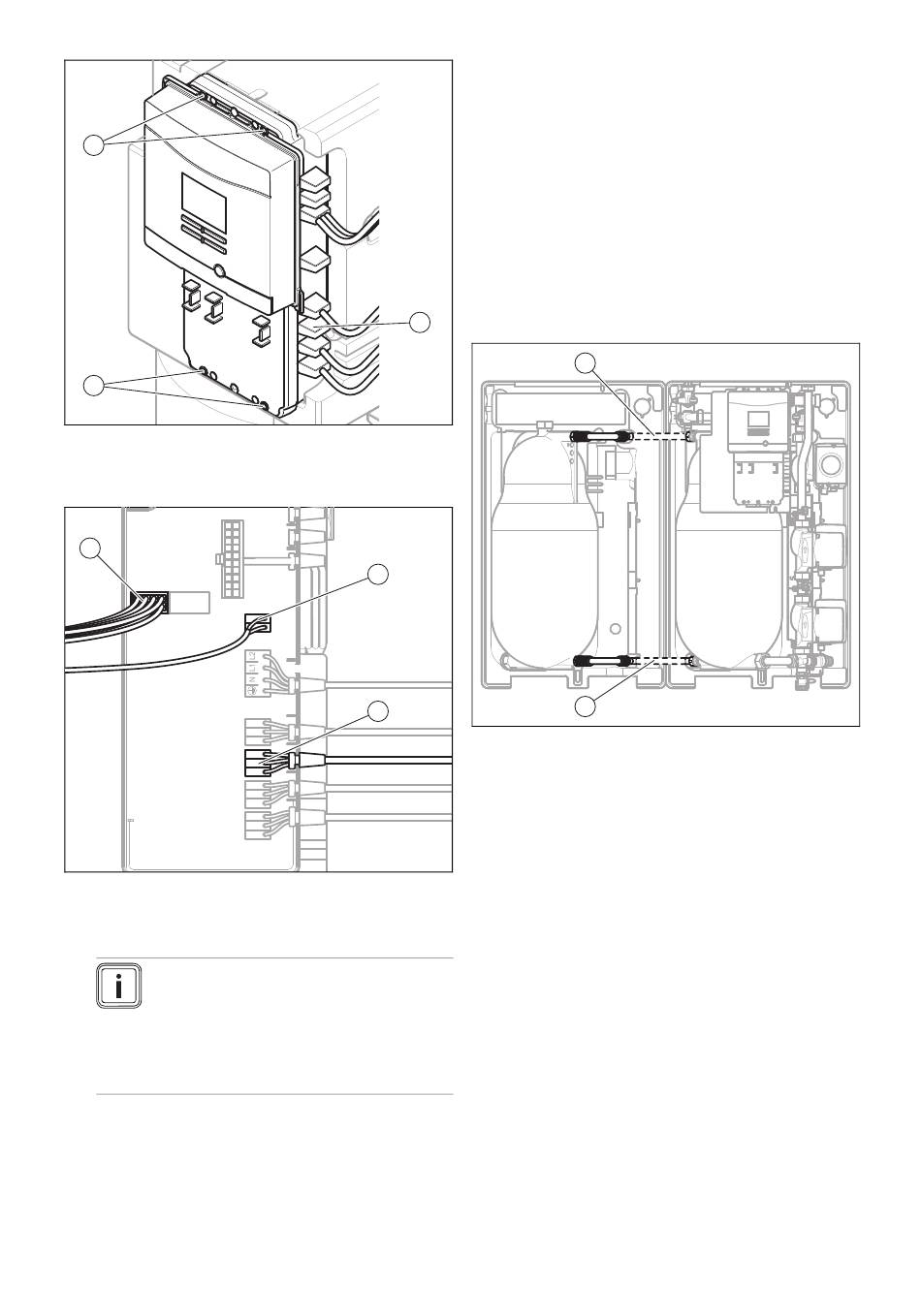

Desserrez les quatre vis (1).
2.
Ouvrez le boîtier du régulateur.
3.
Retirez le capuchon (2).
3
X1
X3
eBUS
X8
X7
X6
X5
X4
4.
Faites passer le câble électrique (fourni) de la
deuxième pompe solaire à travers l'ouverture du boîtier
de régulation, sans oublier le passe-câble.
Remarque
Pour faciliter l'opération, vous pouvez enle-
ver totalement l'écran, à condition de débran-
cher les connecteurs mâles du connecteur
femelle X1(3) et de l'eBUS (4) . Ce faisant,
conformez-vous aux mesures de prévention
des décharges électrostatiques (ESD).
5.
Insérez le connecteur mâle du câble électrique dans le
connecteur femelle bleu X6 (5) du régulateur solaire.
6.
Insérez si nécessaire le connecteur mâle de l'écran
dans le connecteur femelle X1 (3).
7.
Insérez si nécessaire le connecteur mâle de l'eBUS
dans le connecteur femelle eBUS(4).
20
2
X2
4
5
8.
Fermez le boîtier du régulateur.
9.
Serrez les vis (1) à fond.
10. Fixez le câble électrique au niveau du tube avec l'at-
tache fournie. Faites en sorte que le câble électrique ne
soit pas en contact avec le tube.
11. Raccordez le câble de commande que vous avez lo-
calisé avant de monter la deuxième pompe solaire
au connecteur femelle libre du boîtier de la deuxième
pompe solaire.
12. Fixez le câble de commande.
6.6
Suspension du module d'extension
Travaux préparatoires
▶
Suspendez le module de base. (→ page 13)
1
2
1.
Suspendez le module d'extension. Faites passer les
tubes de raccordement (1, 2) du module de base dans
les ouvertures de la paroi latérale du module d'exten-
sion.
2.
Montez les tubes de raccordement sur les adaptateurs
du réservoir du module d'extension avec des joints
plats.
7
Utilisation
7.1
Concept d'utilisation de la station de
charge solaire
La station de charge solaire est équipée d'un système d'in-
formation et d'analyse numérique (système DIA). Le sys-
tème d'information et d'analyse numérique vous permet de
visualiser et de modifier des paramètres si vous avez be-
soin d'effectuer des réglages que vous n'avez pas définis
avec le guide d'installation, voir chapitre Mise en service
(→ page 21).
Le concept d'utilisation et les modalités d'utilisation de la sta-
tion de charge solaire sont décrits dans la → notice d'em-
ploi du système solaire auroFLOW plus. Les possibilités de
visualisation et de réglage du niveau Utilisateur figurent éga-
lement dans la → notice d'emploi.
Notice d'installation et de maintenance auroFLOW plus 0020160587_04
