6 Installation
6.4.3

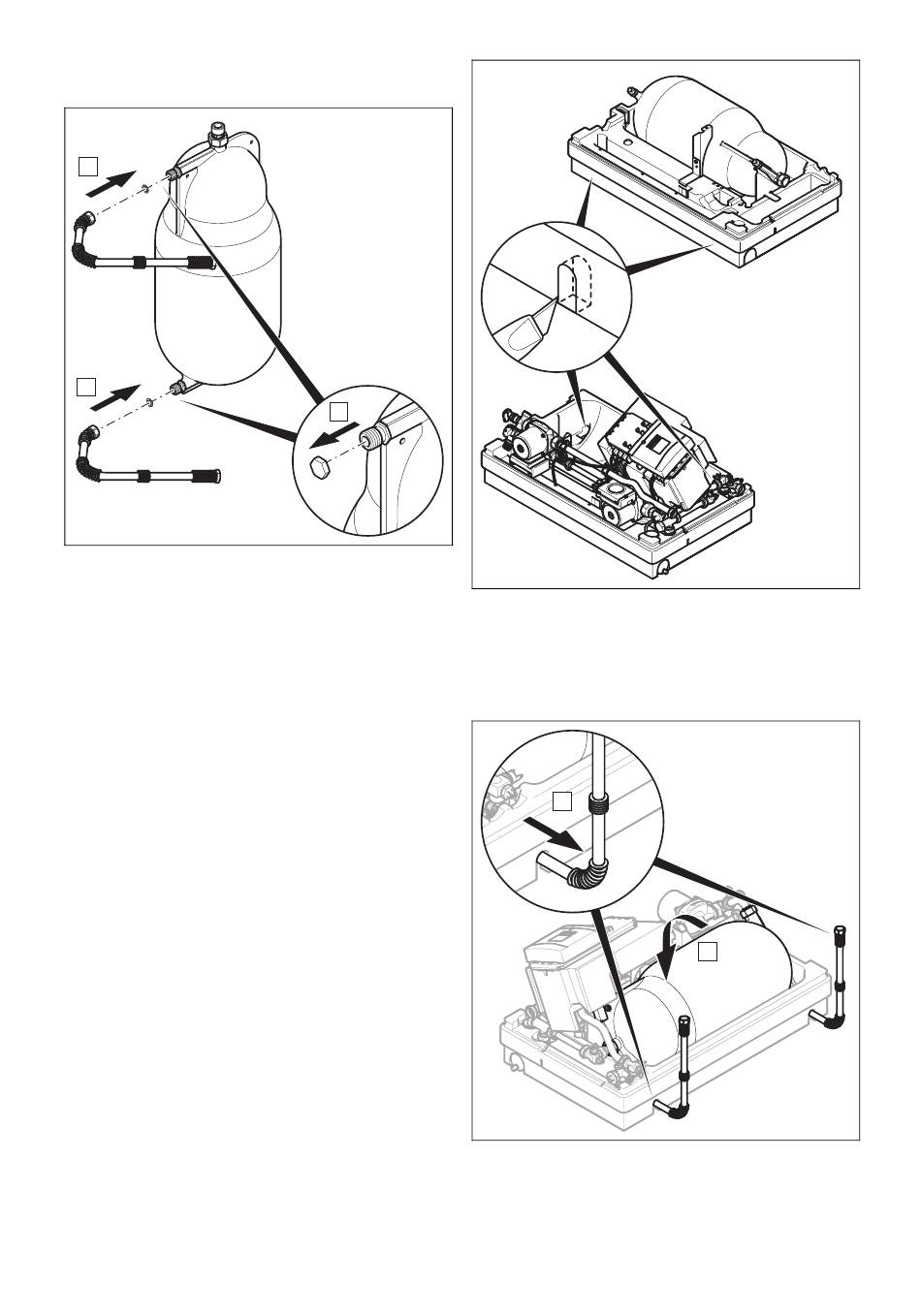

Montage des tubes de raccordement sur le
réservoir du module de base
B
C
1.
Retirez les capuchons des adaptateurs.
2.
Montez les tubes de raccordement sur les adaptateurs
du réservoir du module de base avec des joints plats.
3.
Retirez la protection avant du module d'extension (voir
Protection avant (→ page 13)).
18
A
4.
Ménagez deux ouvertures pour les tubes de raccorde-
ment aux emplacements prévus à cet effet dans la pa-
roi latérale du boîtier du module de base.
5.
Ménagez deux ouvertures pour les tubes de raccorde-
ment aux emplacements prévus à cet effet dans la pa-
roi latérale du boîtier du module d'extension.
6.
Montez le réservoir au moyen des deux vis de fixation
et des deux écrous-raccords dans le module de base.
Faites passer les tubes de raccordement dans les ou-
vertures ménagées dans la paroi latérale du boîtier.
Notice d'installation et de maintenance auroFLOW plus 0020160587_04
