6.4.4

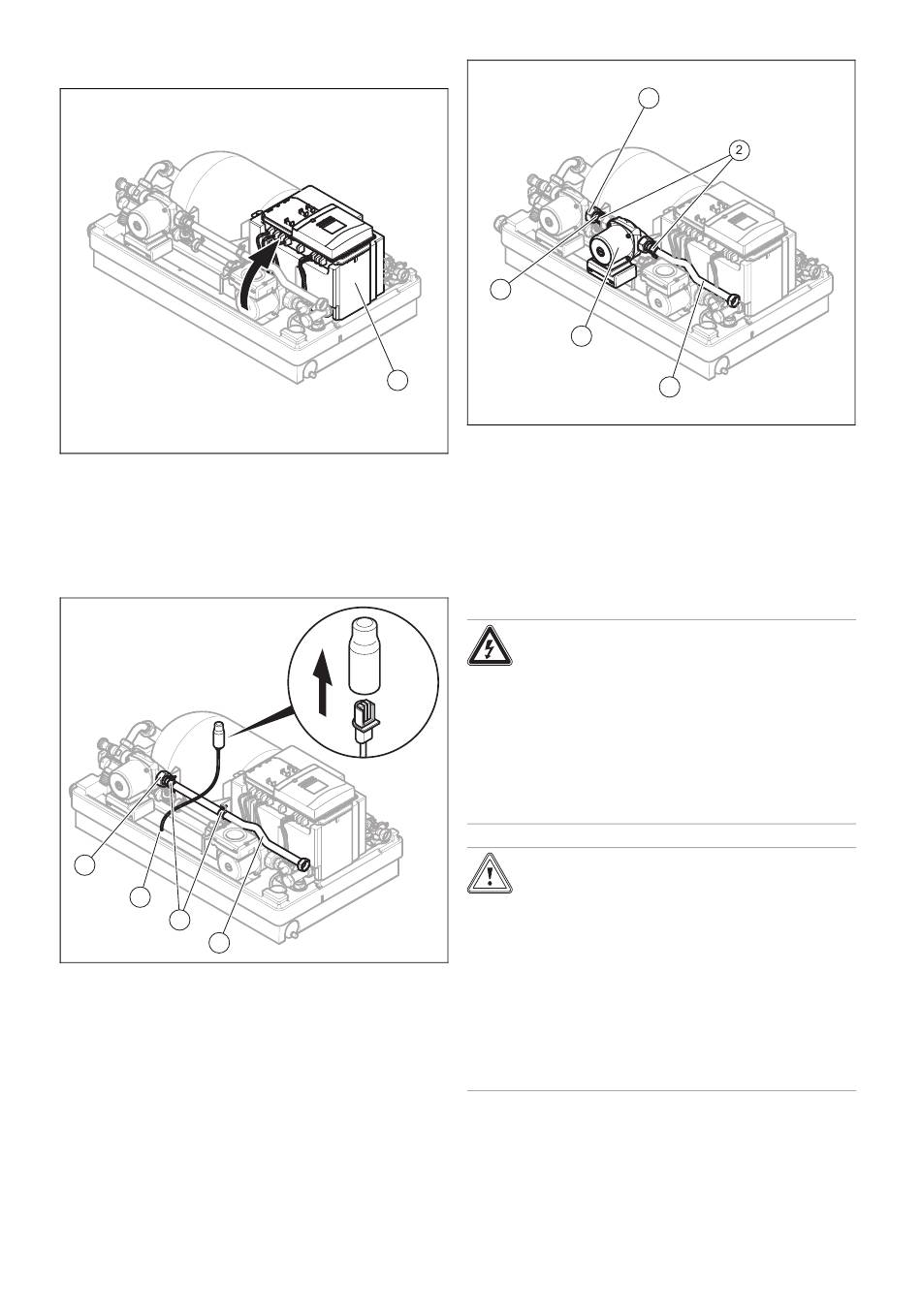

Mise en place du support du régulateur
▶
Faites coulisser le support du régulateur (1) par les tubes
jusqu'à ce qu'il soit enclenché.
6.5
Installation d'une deuxième pompe solaire
6.5.1
Raccordement hydraulique de la deuxième
pompe solaire
4
3
2
1
1.
Localisez le câble de commande de la deuxième
pompe solaire dans le faisceau de câbles (3).
2.
Faites passer le câble de commande par l'ouverture du
boîtier du module de base, de façon à pouvoir y accé-
der facilement par la suite.
3.
Retirez le capuchon de protection du câble de com-
mande.
4.
Desserrez l'écrou-raccord (4).
5.
Desserrez les vis des colliers de fixation (2).
6.
Retirez le tube (1).
0020160587_04 auroFLOW plus Notice d'installation et de maintenance
7
1
7.
Raccordez la deuxième pompe solaire (6) et le kit de
tubage (5, 7) avec des joints plats.
–
La flèche située sur le carter de la pompe doit être
orientée vers le tube long (5).
8.
Serrez l'écrou-raccord (4) à fond.
9.
Fixez la pompe avec les colliers de fixation (2).
6.5.2
Raccordement électrique de la deuxième
pompe solaire
Danger !
Danger de mort par électrocution !
Les bornes de raccordement au secteur L et
N sont en permanence sous tension !
▶
Débranchez l'appareil du secteur et met-
tez-le hors tension par l'intermédiaire d'un
dispositif séparateur avec un intervalle
de coupure d'au moins 3 mm (par ex. fu-
sibles ou commutateur de puissance).
Attention !
Risques de dommages au niveau des
câbles électriques sous l'effet des tem-
pératures élevées !
Les câbles électriques risquent de subir des
dommages sous l'effet des tubes en cuivre
qui sont traversés par du fluide caloporteur à
haute température.
▶
Faites en sorte que les câbles électriques
ne se trouvent pas à proximité des tubes
traversés par le fluide caloporteur.
Installation 6
4
6
5
19
