Raccorder la sonde extérieure
Condition: Pas de boîtier de gestion raccordé
▶
Branchez une sonde de température extérieure sur le
connecteur mâle AF, borne X41 du circuit imprimé du
régulateur.
6.16
Raccordement du capteur de température du
ballon d'eau chaude sanitaire
Condition: Pas de boîtier de gestion raccordé
▶
Branchez un capteur de température sur le câble qui
ressort du bornier X22 (bornes de raccordement 19/20)
du circuit imprimé du régulateur. La gamme des acces-
soires comporte un capteur de température (VR 10)
avec connecteur antagoniste et une rallonge avec
connecteurs mâle et femelle adaptés.
6.17
Raccordement de la vanne d'inversion
prioritaire externe (en option)
▶
Branchez la vanne d'inversion prioritaire externe au point
X14 du circuit imprimé du régulateur.
–
Le raccordement porte sur une phase permanente
« L » de 230 V et une phase commutée « S ». La
phase « S » est commandée par un relais interne et
s'élève à 230 V.
6.18
Raccordement du module de mélange
VR 70/VR 71
1.
Raccordez l'alimentation électrique du module de mé-
lange VR 70/VR 71 au point X314 du circuit imprimé de
raccordement au secteur.
2.
Raccordez le module de mélange VR 70/VR 71 au cir-
cuit imprimé du régulateur via l'interface eBUS.
6.19
Raccordement des cascades
▶
Si vous optez pour des cascades (à raison de 7 unités
max.), il faut raccorder la ligne eBUS au contact X30 via
le coupleur de bus VR32b.
6.20
Fermeture du boîtier électrique du circuit
imprimé de raccordement au secteur
1.
Serrez toutes les vis des serre-câbles.
2.
Fermez le couvercle du boîtier électrique.
3.
Rabattez le boîtier de commande.
6.21
Contrôle de l'installation électrique
▶
Une fois l'installation terminée, contrôlez l'installation
électrique et vérifiez que tous les raccordements sont
bien stables et qu'ils disposent d'une isolation électrique
correcte.
0020291546_02 Hydraulic Station Notice d'installation et de maintenance
7
Utilisation
7.1
Concept de commande du produit
Le concept de commande ainsi que les possibilités de ré-
glage et de visualisation offertes par le niveau utilisateur fi-
gurent dans la notice d'utilisation.
8
Mise en service
8.1

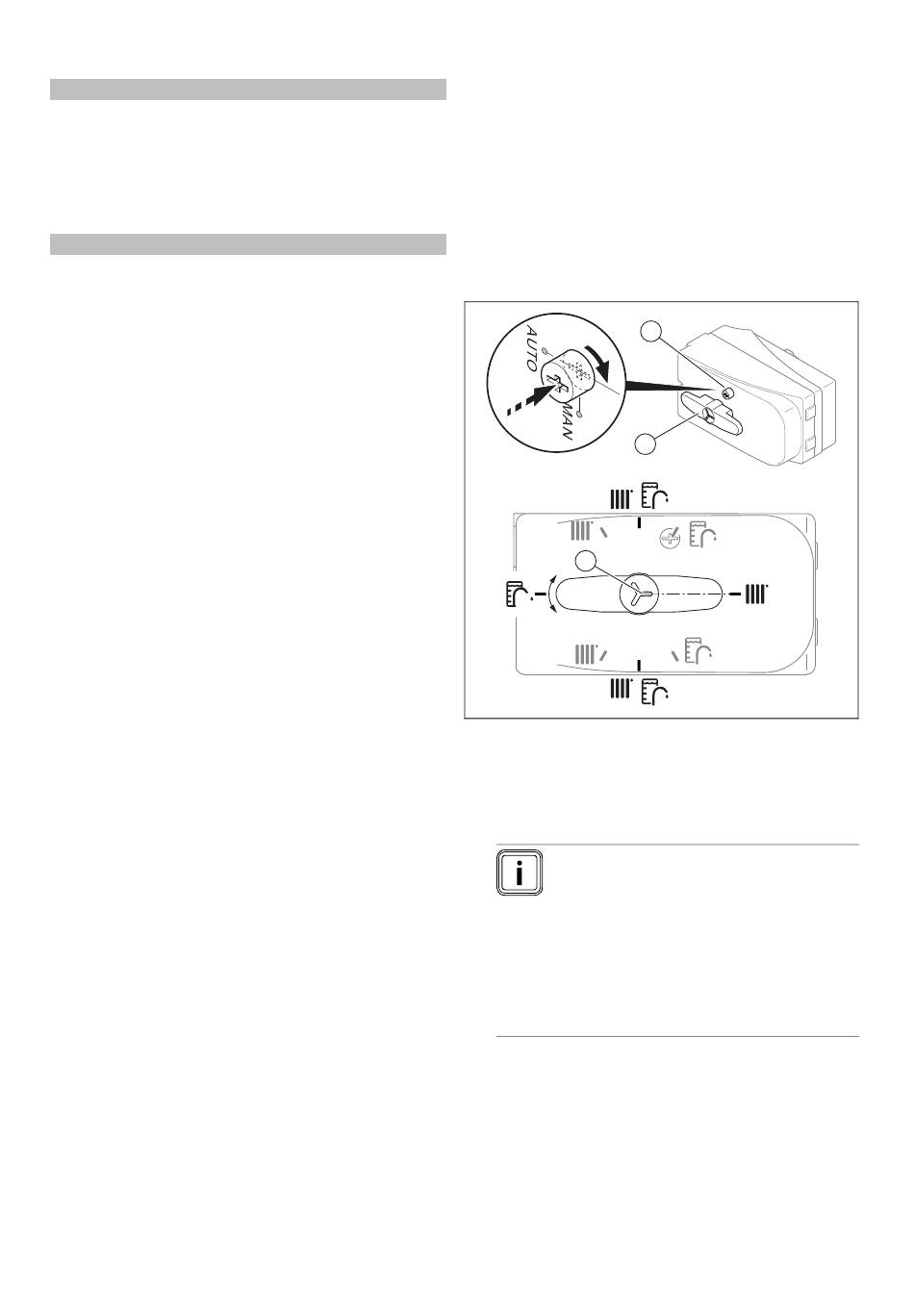

Vanne d'inversion prioritaire, réglage du
circuit chauffage/charge du ballon
90°
3
1.
Si vous voulez régler manuellement la vanne d'inver-
sion prioritaire, appuyez sur le bouton (1) et tournez-le
de 90° vers la droite.
◁
Vous pouvez alors amener le levier de sélection (2)
dans la position qui convient.
Remarque
La rainure (3) située dans le prolongement
du levier de sélection indique la position du
levier de sélection. Il suffit de tourner le le-
vier de sélection de 90° pour l'amener en po-
sition chauffage, charge du ballon ou posi-
tion intermédiaire chauffage/charge du bal-
lon (en noir). Le levier sélecteur peut adopter
d'autres positions intermédiaires (en gris) en
mode automatique.
2.
Si vous voulez commander le circuit chauffage, mettez
le levier de sélection (2) sur « Circuit chauffage ».
3.
Si vous voulez commander le ballon d'eau chaude sa-
nitaire, amenez le levier de sélection sur « Ballon d'eau
chaude sanitaire ».
4.
Si vous voulez commander le circuit chauffage et le bal-
lon d'eau chaude sanitaire, amenez le levier de sélec-
tion sur « Circuit chauffage/ballon d'eau chaude sani-
taire ».
Utilisation 7
1
2
29
