5 Montage

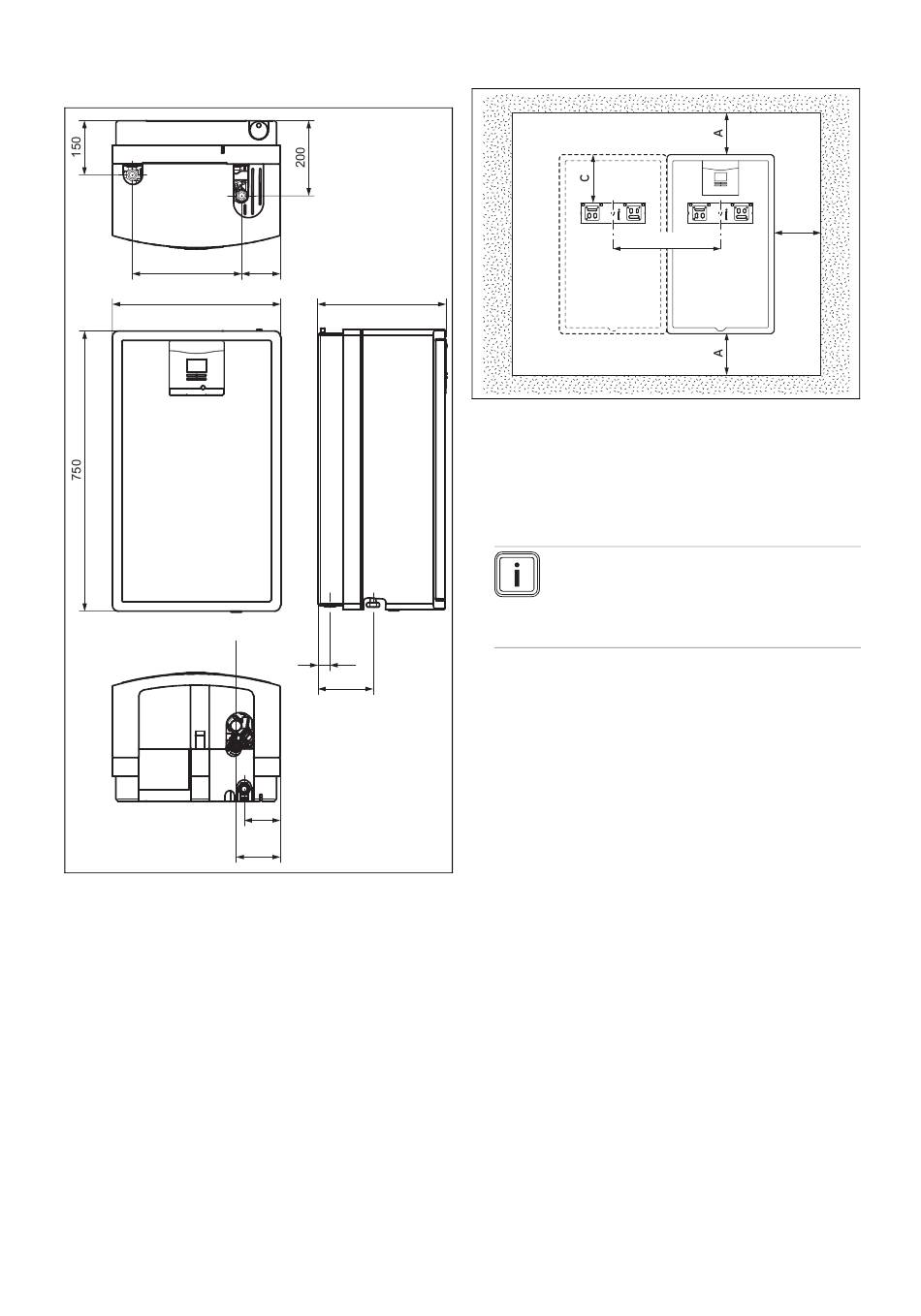

5.6
Dimensions de l'appareil et cotes de
raccordement
300
450
Le module de base et le module d'extension de la station de
charge solaire doivent être placés juste l'un à côté de l'autre.
Le module d'extension doit toujours être placé à gauche du
module de base. Il ne doit pas y avoir de décalage dans le
sens de la hauteur.
12
110
340
30
150
100
120
5.7
Espaces libres pour le montage
A
150 mm (conseillé :
350 mm)
B
200 mm
▶
Si vous utilisez des accessoires, conformez-vous bien
aux distances minimales et aux espaces libres pour le
montage.
Remarque
Il doit y avoir un espace d'au moins 150 mm
au-dessus et en dessous de l'appareil. Nous
préconisons une distance de 350 mm pour
faciliter la maintenance.
5.8
Distances par rapport à des composants
inflammables
Il n'est pas nécessaire de prévoir une distance supérieure à
l'écart minimal entre le produit et les composants en maté-
riaux inflammables.
5.9
Câble de raccordement au secteur
L'appareil est équipé d'un câble de raccordement au secteur
d'usine, qu'il faut raccorder de manière fixe sur site.
Si vous faites sortir le câble de raccordement au secteur en
bas à droite de l'appareil, sa longueur sera de 1,15 m.
Si vous faites sortir le câble de raccordement au secteur en
haut à droite de l'appareil, sa longueur sera de 1,45 m.
5.10
Bruits
Il peut se produire des bruits en cours de fonctionnement.
Le niveau sonore est fonction de la configuration du cir-
cuit solaire. Bien que ces bruits soient relativement discrets
(< 51 dBA), ils peuvent être considérés comme gênants.
▶
Installez l'appareil dans un local insonorisé (par ex. local
technique ou chaufferie).
Notice d'installation et de maintenance auroFLOW plus 0020160587_04
B
D
C
200 mm
D
450 mm
