Totale elementi
Potenza
alcalini terrosi in
termica totale
mol/m³ oppure
in kW
mmol/l
2,0
< 50
2,0
50 - 200
1,5
200 - 600
> 600 < 0,02
1. Questo valore non rientra nei limiti previsti per lo scambiatore nelle pompe di
calore.
Fig. 7.1:Valori inMdicativi per l'acqua utilizzata per il riempimento e il rabbocco
secondo la norma VDI 2035
Sugli impianti con un volume specifico di 50 l/kW, quindi al di
sopra della media, la norma VDI 2035 raccomanda l'uso di
acqua completamente desalinizzata e di uno stabilizzatore pH
per ridurre al minimo il rischio di corrosione nella pompa di calore
e nell'impianto di riscaldamento.
ATTENZIONE!
Nel caso dell'acqua completamente desalinizzata, assicurarsi di non
scendere al di sotto del valore di pH minimo consentito di 7,5 (valore
minimo consentito per il rame). Ciò potrebbe infatti causare la distruzione
della pompa di calore.
Portata minima d'acqua di riscaldamento
La portata minima d'acqua di riscaldamento della pompa di ca-
lore deve essere garantita in ogni stato d'esercizio dell'impianto
di riscaldamento. Tale condizione può essere raggiunta, ad
esempio, installando un doppio distributore senza pressione dif-
ferenziale o una valvola di sovrapressione. L'impostazione di
una valvola di sovrapressione viene spiegata nel capitolo Avvia-
mento. Un calo al di sotto della portata minima d'acqua di riscal-
damento può causare un totale danneggiamento della pompa di
calore in seguito al congelamento dello scambiatore di calore a
piastre nel circuito frigorifero.
La portata nominale è indicata nelle Informazioni sull'apparec-
chio in base alla temperatura di mandata max. e deve essere ris-
pettata durante la progettazione. In caso di temperature di pro-
getto inferiori a 30 C nella mandata, è necessaria una
progettazione in base alla portata volumetrica max. con 5 K di
differenza in A7/W35.
La portata nominale indicata (vedere "Informazioni sull'apparec-
chio" a pagina 14) deve essere garantita in ogni stato d'esercizio.
Un interruttore di portata integrato serve esclusivamente per
spegnere la pompa di calore in caso di diminuzione straordinaria
e improvvisa della portata dell'acqua di riscaldamento, e non per
la sorveglianza e la protezione della portata nominale.
NOTA
L'uso di una valvola di sovrapressione è consigliabile solo con sistemi di
riscaldamento a superficie e una portata dell'acqua di riscaldamento
max. di 1,3 m³/h. La mancata osservanza di quanto sopra può causare
blocchi dell'impianto.
www.waltermeier.com
Volume specifico dell'impianto
(VDI 2035) in l/kW
20 < 50 50
< 20
Durezza totale in °dH
16,8 11,2
 11,2 8,4
< 0,11
8,4
1
< 0,11
1
< 0,11
452165.66.02 · FD 9612

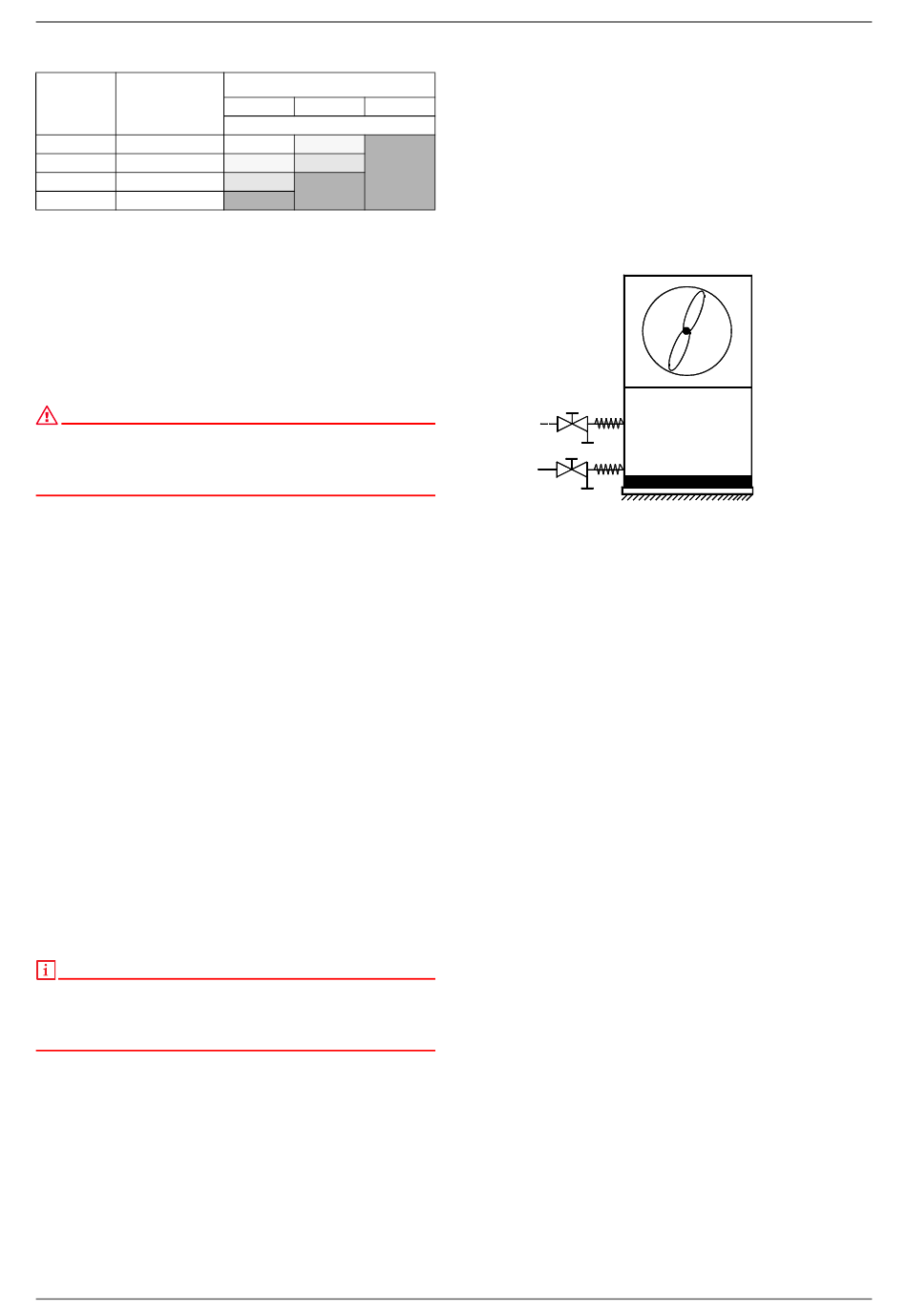

Protezione antigelo (fonte di calore)
Per le pompe di calore sottoposte a pericolo di gelate è necessa-
rio prevedere uno scarico manuale (vedere figura). Una volta che
programmatore della pompa di calore e pompa di circolazione ri-
scaldamento sono pronti all'utilizzo, la funzione antigelo del pro-
grammatore della pompa di calore entra in funzione. In caso di
1
messa fuori servizio della pompa di calore o mancanza di cor-
rente è necessario scaricare l'impianto. Negli impianti a pompa di
calore sui quali non è possibile rilevare una mancanza di cor-
rente (casa vacanze), il circuito di riscaldamento deve essere uti-
lizzato con una protezione antigelo (fonte di calore) adeguata.

7.4 Sensore di temperatura

I seguenti sensori di temperatura sono già installati o devono
essere aggiunti:
 Temperatura esterna (R1) in dotazione (NTC-2)
 Temperatura di ritorno (R2) montato (NTC-10)
 Temperatura di mandata (R9) montato (NTC-10)
Italiano
IT-7
